Приводной блок для зуботочения

Приводной блок для зуботочения, предназначенный для токарных центров, представляет собой новое решение в повышении производительности при обработке зубчатых зацеплений. Он обеспечивает возможность зуботочения как внутренних, так и наружных зубчатых зацеплений и шлицев прямо на токарном обрабатывающем центре с использованием инновационного силового блока от WTO.

Силовой блок для зуботочения от WTO гарантирует высокую жесткость и минимальное биение, обеспечивая тем самым высокое качество обработки. Гидравлический зажим обеспечивает точную и быструю смену режущего инструмента, что способствует повышению эффективности процесса.

Принцип действия этого блока заключается в строгом угловом положении обрабатываемой заготовки и режущего инструмента относительно друг друга. Синхронизация обрабатываемой заготовки и вращения инструмента, подача по оси Z, а также отвод инструмента по оси X после завершения операции зуботочения являются важными шагами в этом процессе.

Важно также предусмотреть необходимое пространство для выхода режущего инструмента в конце обработки зубчатых шестерен или шлицев.

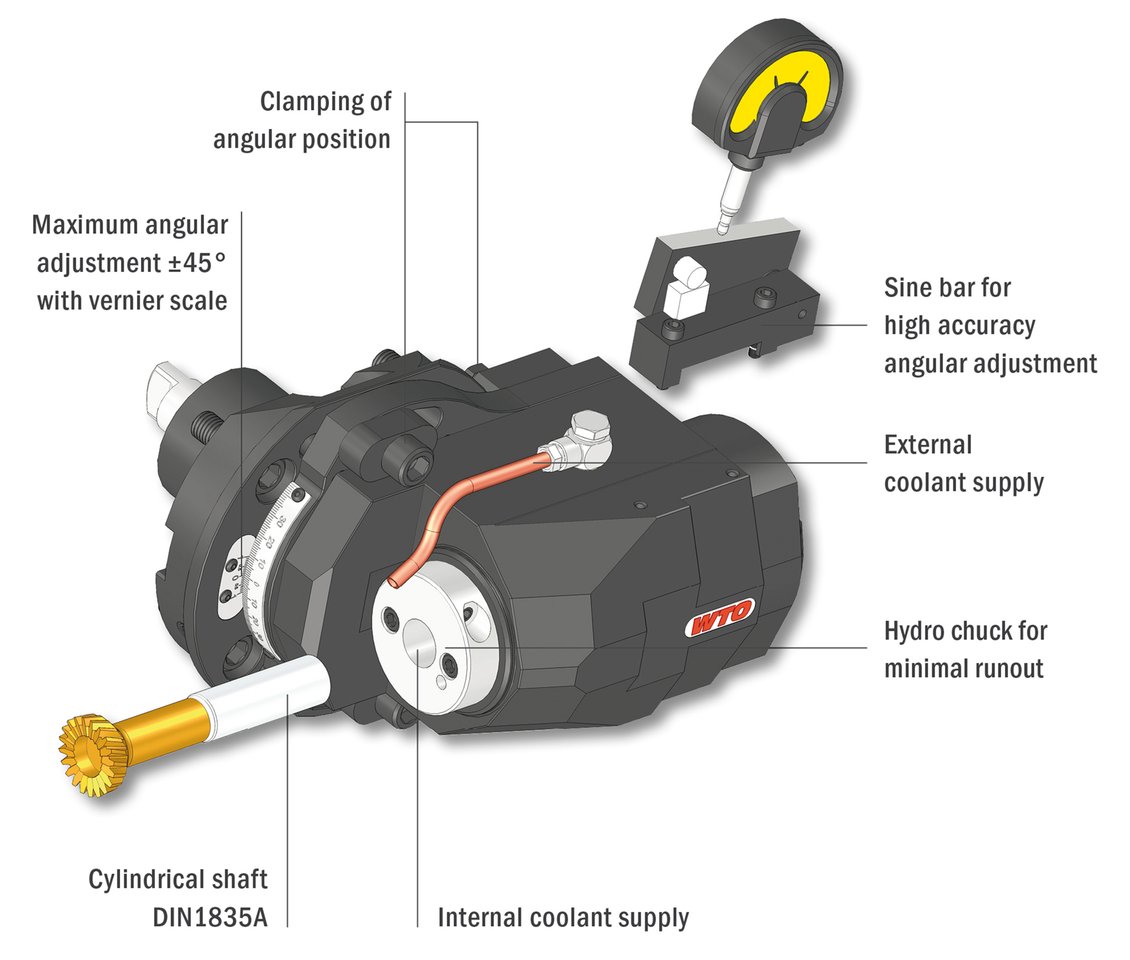

Этот блок применим для обработки различных типов деталей, таких как внутренние эвольвентные шлицы, шлицы, прямозубые и косозубые шестерни. Он обладает высокой жесткостью, минимальным биением и обеспечивает быструю смену инструмента с использованием гидропластового патрона.

Технические параметры этого блока включают передаточное число, максимальное число оборотов, максимальный крутящий момент, максимальный угол регулировки, диаметр хвостовика инструмента и подвод СОЖ.
