T200

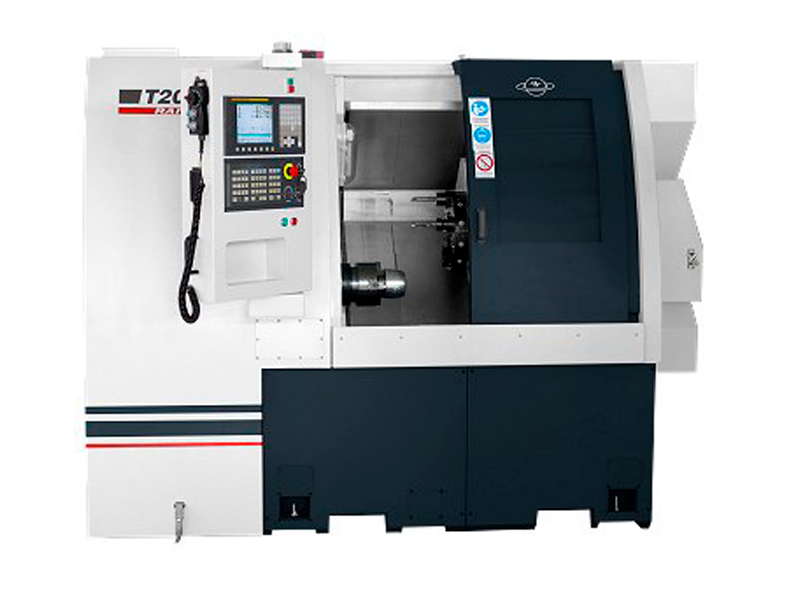

Токарные станки с ЧПУ T200
T200 RAIS - ваш надежный партнер в автоматизированной токарной обработке.
Особенности и Преимущества:
- Универсальность Обработки: T200 предназначен для токарной обработки разнообразных деталей типа тел вращения. Станок с легкостью справляется с поверхностями сложного профиля, включая ступенчатые и криволинейные формы.
- Автоматический Цикл: Одним из главных преимуществ является автоматический цикл обработки, что позволяет выполнять все необходимые работы без дополнительных настроек и приспособлений.
- Стандартные и Дополнительные Опции: Станок поставляется с полным комплектом стандартных принадлежностей, включая педали управления, охлаждающую систему, и стружкотранспортер. Помимо этого, доступны различные опции, такие как принимающее устройство, устройство подачи прутка и другие.
Технические Характеристики:
- Максимальный диаметр обработки над станиной: Ø420 мм
- Максимальный диаметр устанавливаемый над суппортом: Ø330 мм
- Ход по X: 165 + 10 мм
- Ход по Z (максимальная длина): 460/370 мм
- Максимальные обороты (стандартно/опция): 6000 / 4200 об/мин
- Мощность главного двигателя: 11/15 кВт
- Тип системы ЧПУ: Fanuc 0i (другие опции: Fanuc 32i, Siemens 828, Siemens 840D)
Инновационные технологии, выдающаяся производительность, и надежность в каждой детали – все это вы получаете с токарными станками T200 от RAIS.
Характеристики
Видео
| Максимальный диаметр обработки над станиной (мм): | Ø420 |
| Максимальный диаметр устанавливаемый над суппортом (мм): | Ø330 |
| Максимальный диаметр обработки (с рев. гол. VDI / с 8-ми поз. гол.) (мм): | Ø200/Ø250 |
| Ход по X (мм): | 165 + 10mm |
| Ход по Z (максимальная длина) (мм): | 460/370 |
| Угол наклона суппорта: | 45º |
| Высота центра (над полом) (мм): | 1020 |
| Передний торец шпинделя: | A2-5 // A2 — 6 |
| Диаметр патрона: | Ø169 (6″) // Ø205 (8″) |
| Тип патрона: | Гидравлический |
| Диаметр отверстия шпинделя (мм): | Ø52 // Ø62 |
| Максимальный диаметр прутка (мм): | Ø41 // Ø51 |
| Максимальные обороты (стандартно/опция) (об/мин): | 6000 // 4200 |
| Двигатель шпинделя: | Fanuc βi 11/15kW |
| Мощность главного двигателя (постоянная / до 30 мин.) (кВт): | 11/15 |
| Быстрый ход по осям X , Z (мм): | X 12, Z 20 |
| Тип двигателей X , Z: | Fanuc β8 12/3000, 11Nm |
| Тип направляющих: | Интегрированные линейные |
| Диаметр шариковой винтовой пары (мм): | Ø32 |
| Двигатель револьверной головки: | Fanuc 0i/ Mitsubishi/ Baruffaldi |
| Диаметр инструментального диска (мм): | Ø340 , Ø280 |
| Тип инструментального диска: | 8 позиционный (опция 12 поз.VDI 3425/30) |
| Количество инструментов: | 12 / 8 |
| Сечение резца (мм): | 25×25 |
| Макс. диаметр инструмента с цилиндрическим хвостовиком (мм): | Ø32 |
| Ход инструмента под центром шпинделя (мм): | 10 |
| Конус Морзе пиноли: | МК4 |
| Диаметр пиноли (мм): | Ø50 |
| Ход пиноли (мм): | 90 |
| Максимальное усилие на пиноль (кг): | 530 (27кг/см2) |
| Система ЧПУ: | Fanuc 0i (Fanuc 32i / Siemens 828 /Siemens 840D ) |
| Система смазки направляющих: | автоматическая |
| Объем резервуара охлаждающей жидкости (л): | 115 |
| Занимаемая площадь (мм): | 1620x3316x1911 |
| Вес (кг): | 3750 |
