EWS.Slot

EWS.Slot – Нутование, Внутренние и Внешние шестерни

Вы хотите оптимизировать процесс нутования и изготовления внутренних и внешних шестерен? Тогда EWS.Slot - ваше решение! Это инновационное нутовочное устройство, приводимое в движение револьвером станка, способно обеспечить высокую эффективность производства и точность изготовления. С EWS.Slot вы сможете выполнять нутование быстрее, чем ваши конкуренты, благодаря простому программированию и интегрированной функции подъема. Не упустите возможность улучшить производственные процессы и повысить качество вашей продукции с помощью EWS.Slot.

Откройте новые горизонты производства с оснасткой для станка EWS.Slot, доступной через официального дилера в Республике Беларусь, ООО "Техинтеркорн". Сочетание инновационных технологий, высокой точности и надежности делает эту оснастку идеальным выбором для вашего производства. EWS.Slot обеспечит вам выдающуюся производительность и безупречное качество обработки. Узнайте, как мы можем оптимизировать ваше производство с помощью этой инновационной оснастки через нашего дилера, ООО "Техинтеркорн"!

Каталог

➔

EWS.Slot

EWS.Slot – Нутование, Внутренние и Внешние шестерни

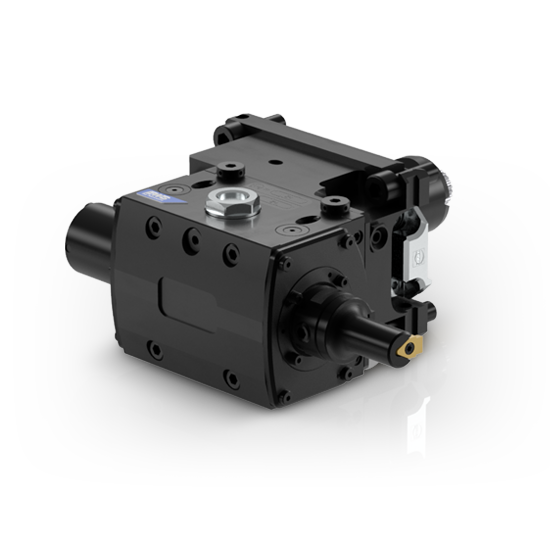

Нутовочное устройство EWS-Slot приводится в движение револьвером станка, преобразуя вращательное движение в трансляционное с включенной функцией подъема. Это делает программирование простым и интуитивным. Нутовочная единица позиционируется в заранее подготовленном отверстии таким образом, чтобы выдвинутый шток находился в конечной позиции по оси Z. Глубина нута достигается за счет постоянного продвижения по оси X, которое изменяется в зависимости от версии от 0,04 до 0,15 мм/хода.

Характеристики:

Скорость вращения шпинделя составляет от 400 до 1200 об/мин, при этом одно вращение эквивалентно одному полному ходу. Таким образом, например, паз под шпонку шириной 6 мм и глубиной 5 мм изготавливается за 7,5 секунды (800 об/мин и 0,05 мм подачи/оборот). Важно иметь в виду при этой операции, что стружка в конце нута может сломаться, поэтому должен быть сделан вырез или сверление. Однако это не касается только нутов, также возможны внутренние и внешние шестерни, что особенно интересно для деталей с частичными зубчатыми зацеплениями.

Функционал:

Новое нутовочное устройство EWS-Slot преобразует вращательное движение привода револьвера в трансляционное движение с интегрированной функцией подъема при обратном ходе. Это открывает новые возможности для экономичного производства внутренних и внешних профилей, таких как пазы под шпонки или шлицевые соединения. Нутовочные устройства могут работать с частотой до 1500 об/мин.
