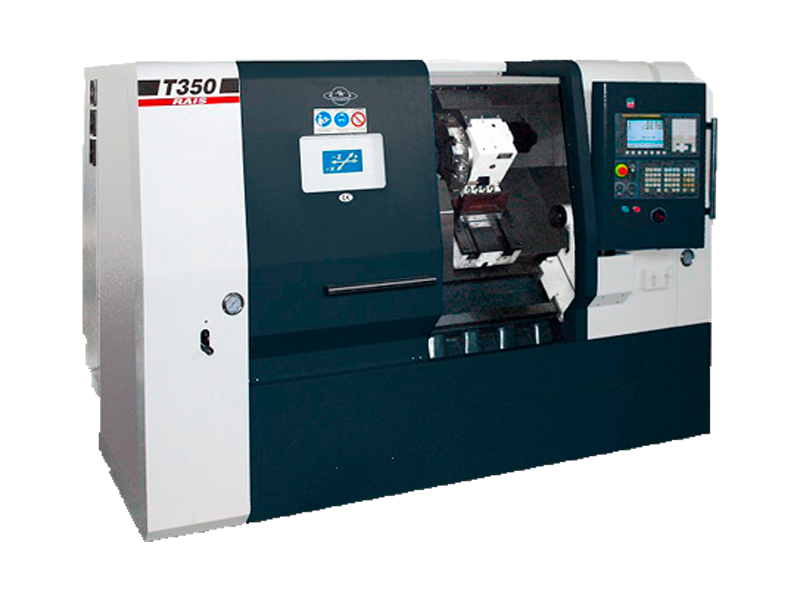

RAIS Т350: токарный станок с ЧПУ
RAIS Т350 представляет собой уникальный токарный станок, разработанный для обеспечения высокой жесткости, необходимой для эффективного резания на тяжелых режимах и увеличения срока службы инструментов. Его оребренная конструкция, контролирующая крутящий момент, гарантирует превосходную стабильность и производительность.
Технологическая Революция в Конструкции:
- Оребренная конструкция: С контролем крутящего момента обеспечивает высокую жесткость для тяжелых режимов резания и увеличения срока службы инструментов.
- Чугунные конструктивные части: Изготовлены из высококачественного чугуна, обработанного для снятия напряжений и предотвращения деформаций.
Точность и Жесткость в Дизайне:
- Угол наклона станины 45°: Обеспечивает высокую точность и жесткость для эффективного резания на тяжелых режимах.
- Направляющая с низким сопротивлением деформации: Гарантирует желаемую поверхность резания и высокую производительность.
Продвинутая Шпиндельная Технология:
- Шпиндель с высокопрецизионными подшипниками: Класс P4 NN и упорными подшипниками обеспечивают превосходную радиальную и осевую нагрузки.
Эффективный Передаточный Механизм:
- Шариковинтовые пары: С пониженным предварительным натягом и низкотемпературной обработкой для повышенного контроля жесткости.
- Гидравлическая задняя бабка: С программированным позиционированием.
Безопасность и Комфорт в Рабочей Зоне:
- Полное защитное ограждение: Обеспечивает безопасность оператора в рабочей зоне.
Стандартное Оборудование для Эффективной Работы:
- Проходной гидравлический патрон
- Задняя бабка
- 10-поз. револьверная головка
- Стружкотранспортер и тележка для стружки
- Система охлаждения
- Лампа освещения рабочей зоны
- Система автоматической смазки направляющих и шариковинтовой пары
- Педаль управления патроном
- Полное защитное ограждение рабочей зоны
Разнообразные Опции для Индивидуальных Настроек:
- 12-поз. револьверная головка (VDI40) + ось C Fanuc 0i — TD
- Приемник обработанных деталей
- Устройство подачи прутка 1,5 м
- Интерфейс устройства подачи прутка
- Непроходной механизированный патрон
- Устройство автоматической предварительной настройки инструментов
- Система охлаждающей жидкости (высокое давление: 20 бар)
- Теплообменник для электрошкафа
Характеристики
Видео
| Максимальный диаметр обработки над станиной: | 600 mm |
| Максимальный диаметр устанавливаемый над суппортом: | 400 mm |
| Максимальный диаметр обработки: | 420 mm |
| Ход по X: | 210 + 40 mm |
| Ход по Z (максимальная длина): | 600 mm (опция 650 mm) |
| Угол наклона суппорта: | 45º |
| Передний торец шпинделя: | A2-8 |
| Диаметр патрона: | 254 mm (опция 315 mm) |
| Диаметр отверстия шпинделя: | 92 mm |
| Максимальный диаметр прутка: | 76 mm |
| Максимальные обороты: | 3000 rpm |
| Мощность электродвигателя шпинделя (постоянная/ до 30 мин.): | Fanuc βiIP 18/6000 |
| Быстрый ход по осям X / Z: | 12/20 m/min |
| Тип двигателей X , Z: | Fanuc βiS 22/2000is |
| Тип направляющих: | призматичная / прецизно пасван Turcite®-B Slydway® |
| Диаметр шариковой винтовой пары: | оn X axis: 32 mm / on Z axis: 40 mm |
| Двигатель головки: | Fanuc βi / 3000 is |
| Диаметр диска: | 410 mm VDI3425/40 12 позиции |
| Тип револьверной головки: | 10 позиционный (опция: 12 поз. VDI 3425/40) |
| Количество резцедержателей: | 10 / 12 |
| Габаритные размеры хвостовика инструментов для обработки деталей вращения: | 25Х25 mm |
| Максимальный диаметр борштанги: | 32 mm |
| Ход инструмента под центром шпинделя: | 25 mm |
| Конус пиноли задней бабки: | МК5 |
| Диаметр пиноли: | 80 Х 100 mm |
| Максимальное усилие на пиноль: | 795 kg (30 kg/cm2) |
| Система ЧПУ: | Fanuc 0i (Fanuc 32i / Siemens 828 /Siemens 840D) |
| Система смазки направляющих: | Автоматическая |
| Объем резервуара охлаждающей жидкости: | 150 l |
| Габаритные размеры станка: | 3900x1770x1870 mm |
| Масса станка: | 5600 kg |
