CK800L

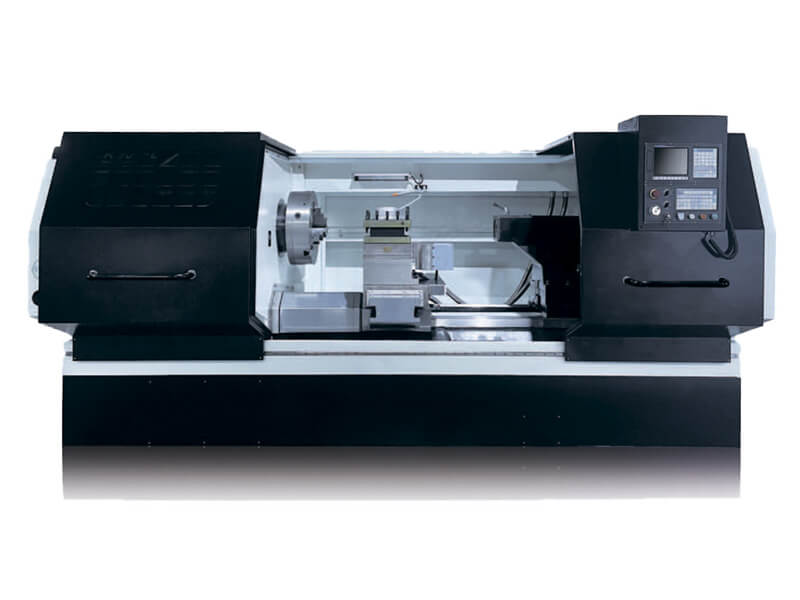

Токарный станок ЧПУ с прямой станиной CK800L

Сервошпиндель/4-х позиционная револьверная головка/Прямоугольные направляющие скольжения

На станке применена общая прямая конструкция станины, которая может поддерживать стабильную точность станка во время интенсивной резки. Ось X / Z оснащена квадратными и прямоугольными направляющими с твердой поверхностью, которые подходят для тяжелой резки и могут обеспечить точность и долговременную стабильность обработки резанием.
Коробка шпинделя использует соответствующее трехскоростное изменение скорости, и соотношение нижних скоростей достигает 1:30. Двухрядный цилиндрический роликоподшипник, главный двигатель сервопривода, высокий крутящий момент, высокая жесткость обеспечивают долгосрочную высокую точность резки.
Серводвигатель оси X / Z напрямую соединен с прецизионным шариковым винтом через муфту с высокой точностью, а два конца винта зафиксированы, что улучшает опорную жесткость гнезда, обеспечивает высокоскоростное позиционирование и не приводит к повреждению винта, вызванному тяжелыми режимами резки. Искажения сведены к минимуму.
Полная защита направляющих, охлаждающая камера и транспортер для удаления стружки отделены от основного устройства, чтобы гарантировать отсутствие термического воздействия на точность работы станка. Станок гарантирует отсутствие попадания железной стружки и охлаждающей жидкости за пределы станка при интенсивном резании и попадании охлаждающей жидкости под высоким давлением

Открыть каталог

Токарный станок ЧПУ с прямой станиной CK800L

Модель - CK800L
Тип - с прямой станиной

Рабочее пространство

Макс. проворачиваемый диаметр над станиной, Ø/мм - 860
Макс. проворачиваемый диаметр над суппортом, Ø/мм - 550
Макс. длина обработки, мм - 1100
Макс.диаметр обработки, Ø/мм - 700

Шпиндель

Размер и тип конца шпинделя, GB59001 - A2-11
Диапазон частот вращения шпинделя, об./мин - 50-300;B
Крутящий момент на шпинделе, Н·м - 4100
Диаметр отверстия в шпинделе, Ø/мм - 121
Размер патрона, дюйм - 20
Подачи Ход по оси Z, мм - 1200
Ход по оси X, мм - 480
Расстояние между направляющими, мм - 600
Скорость ускоренных перемещений по осям X/Z, м/мин - 10/12
Крутящий момент по осям X/Z, Н·м - 18/22

Револьверная головка

Тип револьверной головки - 4х-позиционная, квадратного сечения
Размер инструмента, мм - 40×40
Время смены инструмента, с - 1.5 между соседними позициями
Точность повторного позиционирования револьверной головки, мм - 0,008

Задняя бабка

Размер конуса задней бабки - MT6
Диаметр пиноли/Ход - Ø120/130

Параметры электропитания

Потребляемая мощность, кВт - 26
Потребляемый ток, A - 54

Размеры, масса

Масса станка, кг - 8000
Размеры станка, Д*Ш*В(мм) - 4060×2300×1950
