- Структура оси Y высокой жесткости, состоит из промежуточной литой каретки с углом наклона и большого горизонтального основания. Траектория движения непрерывно интерполируется между двумя осями, что близко к предельно жесткому режиму фрезерования.
- Встроенная конструкция силовой револьверной головки и высокоточная концевая муфта из трех частей расположены таким образом, чтобы обеспечить точность позиционирования, стабильной точности позиционирования и жесткость зажима
- Синхронный моторизованный шпиндель с высокой жесткостью и высоким крутящим моментом, охлаждение шпинделя осуществляется с помощью встроенной системы жидкостного и воздушного охлаждения. Устанавливайте рабочую температуру двигателя шпинделя для обеспечения срока службы и точности обработки шпинделя.
- Сервопрограммируемая задняя бабка, оснащенная программой защиты от перегрузки. Перемещение задней бабки осуществляется серводвигателем, что повышает эффективность обработки.
100MSY

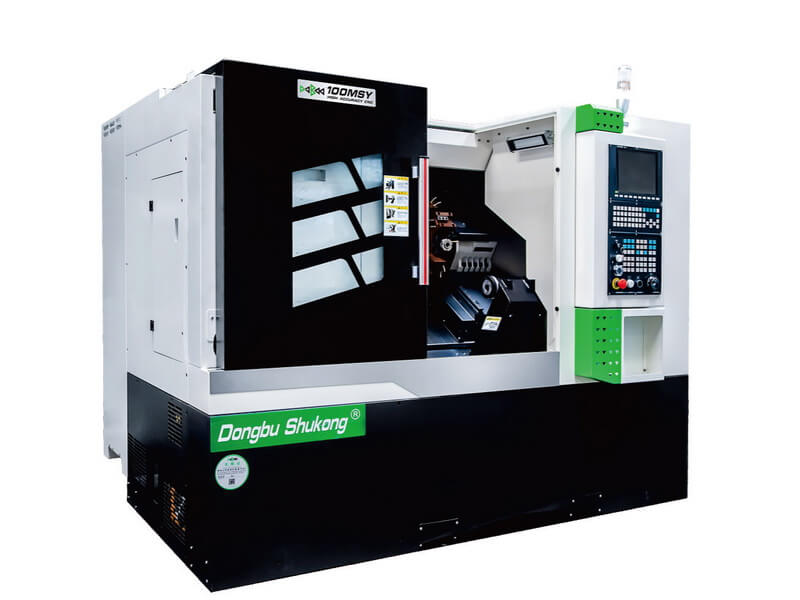

Токарный станок с ЧПУ 100MSY
Ось Y высокой жесткости / Cиловая револьверная головка /Синхронный электрический шпиндель с высоким крутящим моментом /Задняя бабка с сервоприводом
Характеристики
Токарный станок 100MSY
Модель - 100MSY
Тип - с наклонной станиной
Рабочее пространство
- Макс. проворачиваемый диаметр над станиной, Ø/мм - 500
- Макс. длина обработки, мм - 360
- Макс. диаметр прутка, Ø/мм - 45
- Макс.диаметр обработки, Ø/мм - 280
Шпиндель
- Размер и тип конца шпинделя, Gb59001 - A2-5
- Диаметр отверстия в шпинделе, Ø/мм - 52
- Диапазон частот вращения шпинделя, об./мин - 50-5000
- Тип переключения частот вращения шпинделя - Бесступенчатый
- Крутящий момент на шпинделе, Н·м - 110
- Тип токарного патрона - Гидравлический со сквозным отверстием
- Размер патрона, дюйм - 6"
Подачи
- Скорость ускоренных перемещений X-ось, м/мин- 25
- Скорость ускоренных перемещений Y-ось, м/мин - 10
- Скорость ускоренных перемещений Z-ось, м/мин - 25
- Крутящий момент двигателя подач X-ось, Н·м - 10
- Крутящий момент двигателя подач Y-ось, Н·м - 10
- Крутящий момент двигателя подач Z-ось, Н·м - 10
- Ход по оси X, мм - 240
- Ход по оси Y, мм - ±45
- Ход по оси Z, мм - 440
Тип направляющих - Качения
Револьверная головка
- Тип револьверной головки - 12-ти позиционная, BMT45
- Размер инструмента, мм - 20*20/Ø32
- Время смены инструмента, с - 0.2 (между соседними позициями)
Задняя бабка
- Тип задней бабки - Программируемая, сервопривод
- Размер конуса задней бабки - MT4
- Ход задней бабки, мм - 390
- Диаметр пиноли, ø/мм - 65
- Тип направляющих задней бабки - Качения
Параметры электропитания
- Потребляемая мощность, кВт - 22
- Потребляемый ток, A - 48
Размеры, масса
- Масса станка, кг - 3000
- Размеры станка, Д*Ш*В(мм) - 2190×1780×1800
