C5075

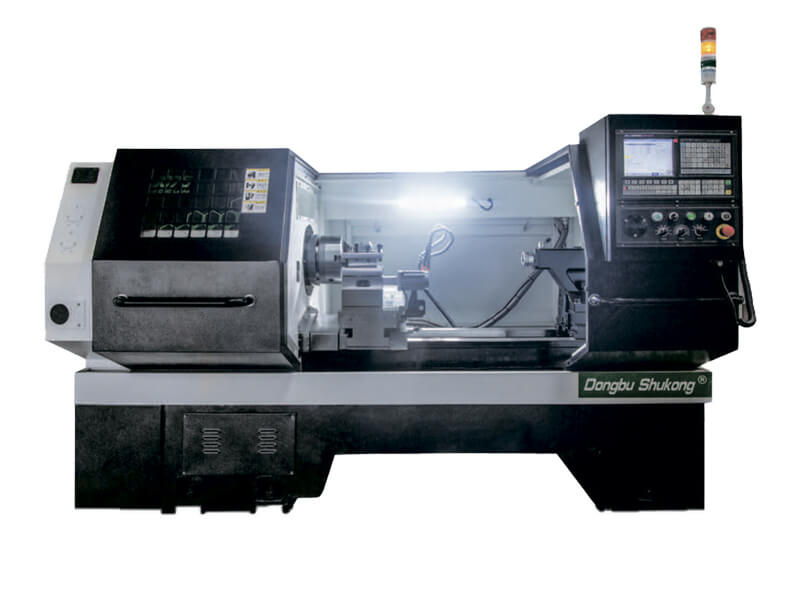

Токарный станок ЧПУ с прямой станиной C5075

Сервошпиндель/4-х позиционная револьверная головка/Прямоугольные направляющие скольжения

Серводвигатель оси X / Z напрямую соединен с прецизионным шариковым винтом через эластичную муфту с высокой точностью, а два конца винта зафиксированы, что повышает жесткость опорного гнезда, обеспечивает частое высокоскоростное позиционирование и не приводит к повреждению винта, вызванному резкой металла большой толщины. Искажения сведены к минимуму. Подшипники изготовлены из высококачественных винтовых парных прецизионных подшипников с угловым контактом 60°, отличающихся высокой скоростью вращения и точностью.
Полная защита направляющих, охлаждающая камера и транспортер для удаления стружки отделены от основного устройства, чтобы гарантировать отсутствие термического воздействия на точность работы станка.
Применена встроенная конструкция станины, которая обеспечивает стабильность точности во время интенсивной резки.
Станок гарантирует отсутствие попадания железной стружки и охлаждающей жидкости за пределы станка при интенсивном резании и попадании охлаждающей жидкости под высоким давлением
Дополнительный транспортер для удаления стружки имеет плавный дренаж, небольшой размер, стабильную транспортировку и функцию защиты от перегрузки.

Открыть каталог

Токарный станок ЧПУ с прямой станиной C5075

Модель - C5075
Тип - с прямой станиной

Рабочее пространство

Макс. проворачиваемый диаметр над станиной, Ø/мм - 500
Макс. проворачиваемый диаметр над суппортом, Ø/мм - 400
Макс. длина обработки, мм - 720
Макс.диаметр обработки, Ø/мм - 450

Шпиндель

Размер и тип конца шпинделя, GB59001 - A2-8
Диаметр отверстия в шпинделе, Ø/мм - 86
Диапазон частот вращения шпинделя, об./мин - 10-200;200-600;600-1100
Тип переключения частот вращения шпинделя - 3х-диапазонный редуктор
Крутящий момент на шпинделе, Н·м - 160
Тип токарного патрона - Ручной
Размер патрона, дюйм - 10

Подачи

Скорость ускоренных перемещений X-ось, м/мин - 16
Скорость ускоренных перемещений Z-ось, м/мин - 16
Крутящий момент двигателя подач X-ось, Н·м - 7,5
Крутящий момент двигателя подач Z-ось, Н·м - 7,5
Ход по оси X, мм - 290
Ход по оси Z, мм - 750
Тип направляющих - Скольжения

Револьверная головка

Тип револьверной головки - 4х-позиционная, квадратного сечения
Время смены инструмента, с - 1.5 между соседними позициями
Точность повторного позиционирования револьверной головки, мм - 0,008
Размер инструмента, мм - 25×25

Задняя бабка

Тип задней бабки - Ручной
Диаметр пиноли, Ø/мм - 75
Ход пиноли, мм - 200
Размер конуса задней бабки - MT5

Параметры электропитания

Потребляемая мощность, кВт - 13
Потребляемый ток, A - 25

Размеры, масса

Масса станка, кг - 3500
Размеры станка, Д*Ш*В(мм) - 2660×1470×1780
