EWS.ProLine

EWS.ProLine для револьверов Trifix®

Trifix® - новая система выравнивания для токарно-фрезерных центров Gildemeister. Размещенные с обеих сторон направляющие полосы захватывают по наклону в высокоточно изготовленные выемки на поверхности револьвера.

Из лучших источников! Недостаточная стабильность - это то, с чем система VDI все чаще связывалась в последние годы. В результате блоковые инструменты все чаще предпочитались, хотя VDI-инструменты по-прежнему предлагают большее разнообразие и гибкость.

Таким образом, следующий логичный шаг был комбинировать лучшее из обоих систем. В сотрудничестве с DMG была разработана система EWS.ProLine, чтобы в полной мере использовать потенциал новых токарных станков.

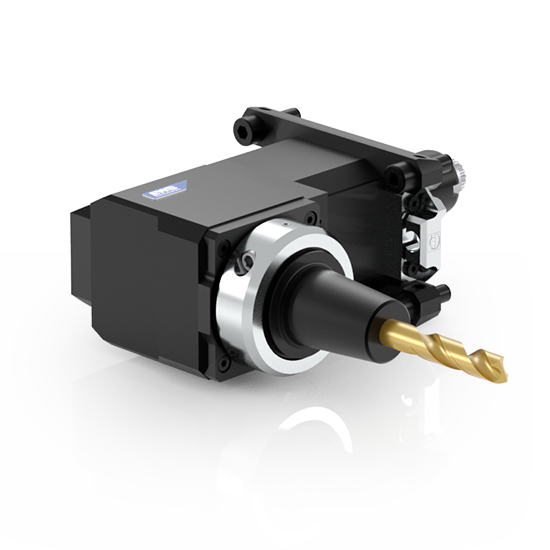

EWS.ProLine имеет обычный VDI-хвостовик, но при необходимости может быть зафиксирован на револьвере с помощью четырех винтов. Таким образом, для легкой обработки можно использовать гибкость системы VDI, а для тяжелой обработки - стабильные свойства блоковых инструментов. Угловое положение радиальных инструментов обеспечивается системой выравнивания Trifix®.

Режимы резания, как на обрабатывающих центрах с шпинделем HSK63? На токарно-фрезерном центре Gildemeister CTX Beta 1250 4A были обработаны две поверхности с двумя фрезерными головками Ø 80 параллельно в стали 16MnCr5. Глубина забора составляла 3 мм/голова, при скорости реза 180 м/мин. Была получена поверхность без дрожания и свиста, которую до этого знали только с обрабатывающих центров с шпинделем HSK63. Два осевых инструмента из серии EWS.ProLine были оснащены планетарной передачей 4:1 и имели хвостовик VDI40.
