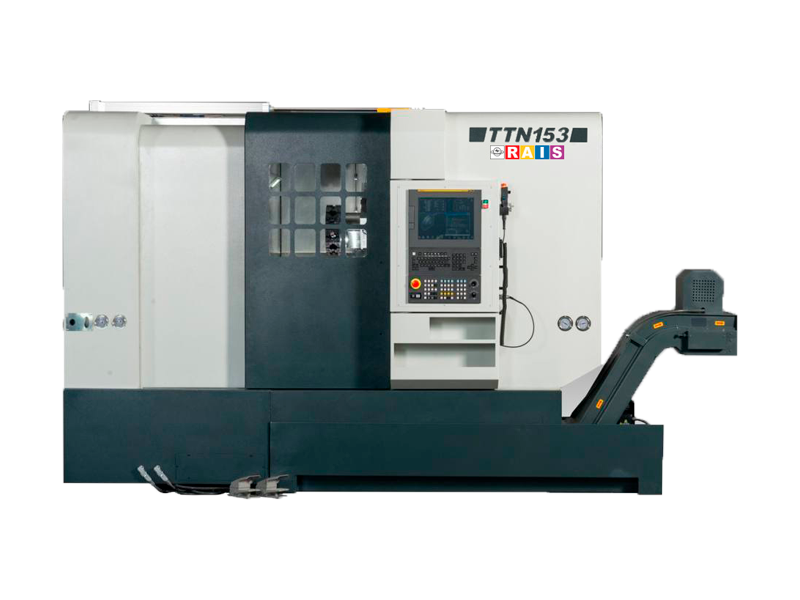

Трубонарезной станок с ЧПУ RAIS TTN153
Трубонарезной станок с ЧПУ RAIS TTN153 с двумя ручными патронами диаметром 400 мм представляет собой модель, прошедшую глубокую модернизацию и успешно устранившую ряд недостатков предыдущего поколения. Нововведения включают в себя:
- Линейные роликовые направляющие: Станок оборудован сменными линейными роликовыми направляющими размером 45, что упрощает процесс ремонта.
- Наклон 45 градусов: Конструкция станка имеет наклон в 45 градусов с полностью защищенными направляющими и системой водяного охлаждения (СВД). Это предотвращает скапливание стружки при обработке на направляющих.
- Отсутствие редуктора: Станок поставляется без редуктора, что исключает возможные проблемы с ним. Подшипники шпинделя смазываются консистентной смазкой, и не требуется постоянного контроля уровня смазочного масла.
Комплектация станка включает в себя:
- ЧПУ Fanuc Oi
- Полная защита рабочей зоны
- Система автоматической смазки направляющих
- Агрегат для смазочно-охлаждающей жидкости
- Ручной патрон диаметром 400 мм с отверстием 136 мм (передний)
- Ручной патрон диаметром 400 мм с отверстием 136 мм (задний)
- Автоматическое приспособление для уточнения длины заготовки по месту заднего седла
- 8-позиционная револьверная головка
- Приспособление для поддержки трубы на заднем конце шпинделя
- Желоб для удаления отрезанной части
В процессе модернизации оборудования для улучшения потребительских характеристик возможны незначительные изменения в конструкции станка
Характеристики
Видео
| Макс.диаметр токарной обработки в зазор: | 790 mm |
| Макс. рабочий диаметр над станиной: | 550 mm |
| Макс.диаметр токарной обработки над кареткой: | 310 mm |
| Макс.длина токарной обработки (с установленной головкой): | 700 mm |
| Максимальный диаметр прутка: | 153 mm |
| Длина пролом зазора от торца шпинделя: | 283 mm |
| Максимальная масса обрабатываемой детали (с задней бабкой): | 2000 kg |
| Перемещение по оси X: | 300 mm |
| Перемещение по оси Z: | 720 mm |
| Диапазон скоростей вращения шпинделя: | 80-1200 rpm |
| Диаметр переднего/заднего патрона: | 400 mm |
| Торец шпинделя: | A2 11 |
| Расстояние между направляющими: | 400 mm |
| Диаметр отверстия шпинделя: | 136 mm |
| Мощность двигателя: | 11/15 KW |
| Размер резца: | 25 mm |
| Диаметр хвостовика держателя для борштанги: | 40 mm |
| Ускоренная подача по оси Z: | 15 m/min. |
| Скорость подачи в ручном режиме: | 3 m/min. |
| Повторяемость: | 0.005 mm |
| Ширина направляющих станины: | 405 mm |
| Ширина направляющих под салазками: | 215 mm |
| Крутящий момент двигателя оси X: | 9.3 NM |
| Крутящий момент двигателя оси Z: | 14.8 NM |
| Конус пиноли: | 5 MT |
| Мощность двигателя насоса для охлаждающей жидкости: | 450 w |
| Капацитет насоса для охлаждающей жидкости: | 55 L/min. |
| Давление насоса для охлаждающей жидкости: | 2.4 kg/cm2 |
| Капацитет ванны для СОЖ: | 150 L |
| Мощность двигателя насоса: | 25 w |
| Капацитет насоса: | 130 cc/min. |
| Масса: | 5300 kg |
| Длина: | 3190 mm |
| Ширина: | 2225 mm |
| Высота: | 2050 mm |
