Долбежный блок

Долбежный блок разработан для эффективного создания прямых пазов и шлицев на токарных обрабатывающих центрах. Он способен работать с частотой до 1000 проходов в минуту, обеспечивая высокую производительность и точность изготовления.

Каталог

➔

Долбежный блок для токарных обрабатывающих центров WTO

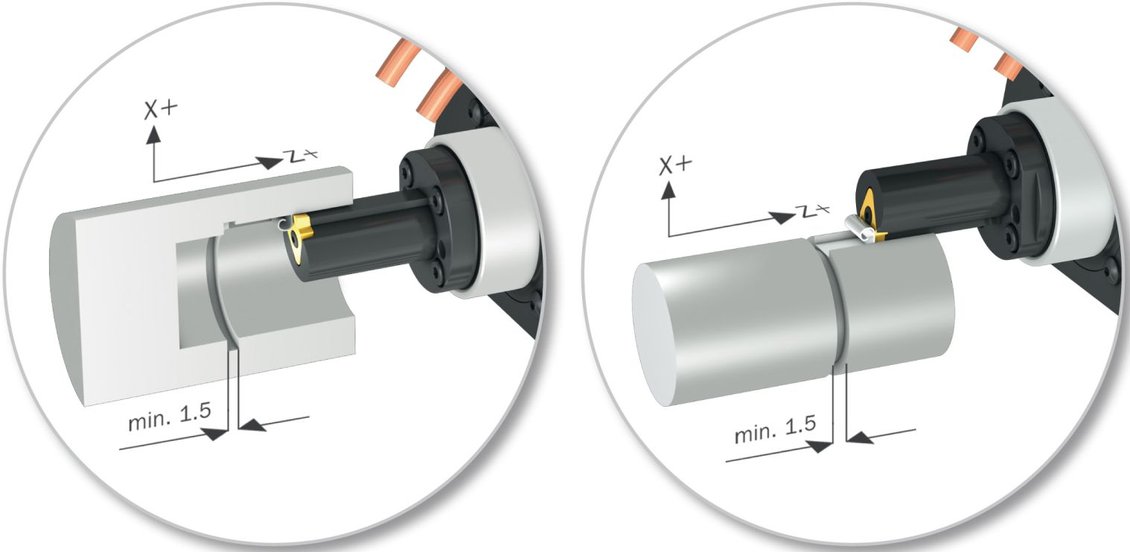

Одна и та же оправка используется как для внутреннего, так и для наружного долбления благодаря простой переустановке долбяка на 180 градусов.

Принцип работы:

Установка режущей пластины по оси Z.
Долбяк движется внутрь заготовки.
Долбяк отводится от заготовки.
Функция отскока предотвращает риск повреждения или износа при выводе долбяка.

Типовые детали:

Шпоночный паз.
Внутренний эвольвентный шлиц по стандарту DIN 5482.
Наружный эвольвентный шлиц по стандарту DIN 5480.
Обработка внутреннего и наружного диаметра.

Характеристики долбежного блока:

Для экономичного изготовления прямых пазов и шлицев.
До 1000 проходов в минуту.
Рабочий ход: 32 мм.
Максимальная ширина паза: 10 мм.
Максимальная подача на проход: 0.15 мм.
Направление обработки: Х+ или Х.
