CDS150

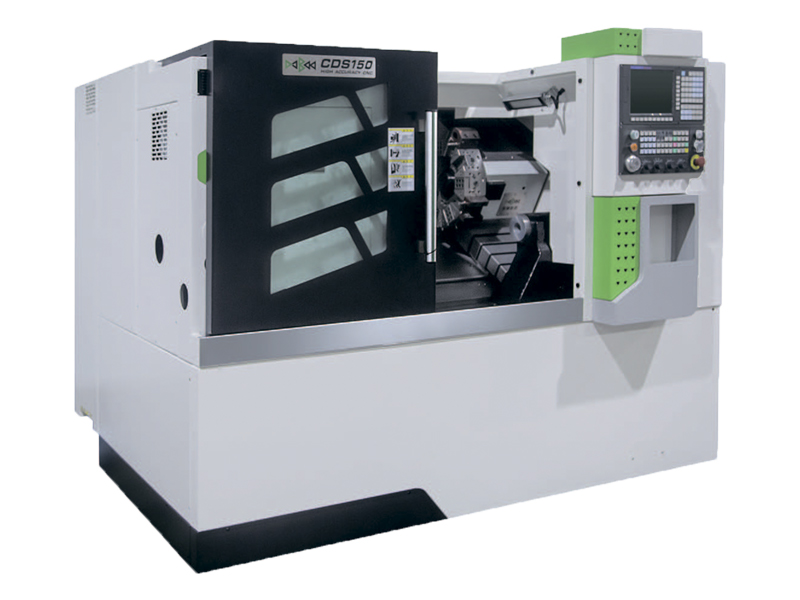

Токарный станок с ЧПУ CDS150

Синхронный шпиндель с управлением от сервопривода/Bстроенная револьверная головка/Задняя бабка с сервоприводом/Линейные направляющие качения

Двигатель шпинделя оснащен синхронным электрическим приводом шпинделя, который имеет более высокие показатели по выходному крутящему моменту, а также использует встроенную систему жидкостного и воздушного охлаждения для обеспечения рабочей температуры двигателя шпинделя, срока службы шпинделя и точности обработки.
Револьверная головка инструмента имеет более компактную конструкцию, стабильную и надежную механическую точность.
Станина имеет конструкцию с верхними и нижними основаниями направляющих. Угол наклона 30 градусов. После нескольких этапов термообработки станина может обеспечивать наилучшую точность и жесткость в течение длительного времени.
Система контроля и регулировки гидросистемы монтируются на передней панели и управляются с помощью ручек. Давление в гидравлической системе можно легко контролировать и регулировать, стоя перед станком.
Станок может быть оснащен задним или боковым механизмом удаления стружки, которые можно гибко регулировать в зависимости от условий эксплуатации.

Открыть каталог

Токарный станок CDS150

Модель - CDS150
Тип - с наклонной станиной

Рабочее пространство

Макс. проворачиваемый диаметр над станиной, Ø/мм - 500
Макс. проворачиваемый диаметр над суппортом, Ø/мм - 280
Макс. длина обработки, мм - 500
Макс. диаметр прутка, Ø/мм - 50
Макс.диаметр обработки, Ø/мм - 350

Шпиндель

Размер и тип конца шпинделя, Gb59001 - A2-6
Диаметр отверстия в шпинделе, Ø/мм - 62
Диапазон частот вращения шпинделя, об./мин - 50-4000
Крутящий момент на шпинделе, Н·м - 180
Тип токарного патрона - Гидравлический со сквозным отверстием
Размер патрона, дюйм - 8"

Подачи

Скорость ускоренных перемещений X-ось, м/мин - 30
Скорость ускоренных перемещений Z-ось, м/мин - 30
Скорость ускоренных перемещений задней бабки, м/мин - 15
Крутящий момент двигателя подач X-ось, Н·м - 15
Крутящий момент двигателя подач Z-ось, Н·м - 15
Ход по оси X, мм - 190
Ход по оси Z, мм - 590
Тип направляющих - Качения

Револьверная головка

Тип револьверной головки - 8-ми позиционная, гидравлическая или серво
Размер инструмента, мм - 25*25/Ø40

Задняя бабка

Тип задней бабки - Программируемая, сервопривод
Крутящий момент двигателя задней бабки, Н·м - 6
Ход задней бабки, мм - 460
Размер конуса задней бабки - MT5

Параметры электропитания

Потребляемая мощность, кВт - 45
Потребляемый ток, A - 100

Размеры, масса

Масса станка, кг - 4800
Размеры станка, Д*Ш*В(мм) - 2200×1680×1750
