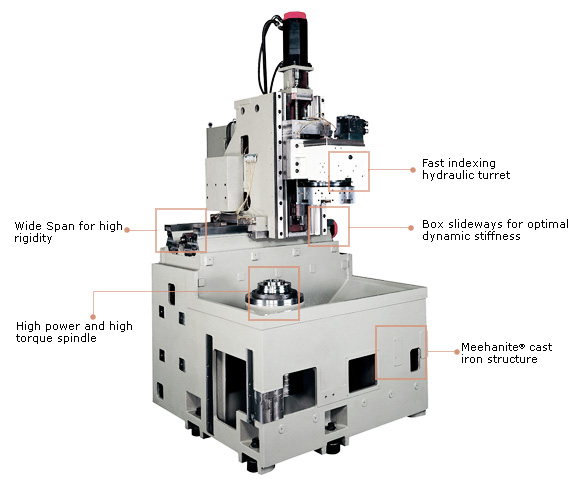

Вертикальный токарный станок VTURN-V560

Компания Victor разработала новый вертикальный токарный станок Vturn-560 для того, чтобы соответствовать повышенным требованиям к круглости для автомобильных деталей.

Компактные размеры станка позволяют расположить его в любом удобном месте
Эргономичный дизайн облегчает оператору процесс загрузки и разгрузки
Высокая круглость и чистота обработки поверхности без влияния гравитации на процесс точения
Встроенное удаление стружки без утечки СОЖ позволяют содержать цех в чистоте

Открыть каталог

Параметр\ модель		Единица измерения	Vturn-V560 (CV)
Производственные возможности	Наибольший диаметр обработки над станиной	mm	600
	Наибольший диаметр обработки над кареткой	mm	540
	Макс. длина обточки	mm	520
	Станд. диаметр обточки	mm	470
Перемещение	Ход по оси X	mm	280+130
Перемещение	Ход по оси Z	mm	540
Шпиндель	Макс. скорость шпинделя	rpm	2500
	Хвостовик шпинделя	mm	A2-8
	Диаметр отверстия шпинделя	mm	86
	Внутренний подшипник	mm	130
	Диаметр патрона	inch	12" (опц. 10"/15"/18")
	Макс. вес детали (вкл. патрон)	kg	593
Револьверная головка	Кол-во инструмента	кол-во	8
	Кол-во приводного инструмента (опц.)	кол-во	8 (VDI-40) (DIN-5482, осевого типа, левосторонний)
	Размер хвостовика инструмента	mm	32
	Макс. диаметр выдвижного шпинделя	mm	50
	Время замены	sec.	1 (гидравлически)
Скорость рабочей подачи	Ускоренная подача	m/min	X/Z = 15/24
	Шариковый винт оси X	mm	Ø50 x P10 (движущаяся стойка)
	Шариковый винт оси Z	mm	Ø40 x P12
	Продвижение резания	mm/min	X/Z=0~1260
Двигатель	Двигатель шпинделя	kW	15/18.5 (αP30i) Опц. 18.5/22 (αP40i)
	Коробка передач		Опционально
	Серводвигатель оси X/Z	kW	X:4, Z:4
	Двигатель фрезерования (опц.)	kW	4 kW
Станок	Контроллер Fanuc		0i-T
	Бак с СОЖ	литров	185
	Ш × Д × В (вкл. транспортер для удаления стружки)	mm	1560 × 3250 × 2918
	Требуемое напряжение	kVA	40 (45 для CV)
	Вес нетто	kg	6000
