Vcenter-P76/106/P136
Вертикальный фрезерный обрабатывающий центр Vcenter-P76/106/P136
- Интенсивные подачи 48/48/32 m/min (P76/P106)
- Мощность шпинделя 12000rpm - 18.5 KW(S3)
- BBT-40 / 30 инструментов
- Роликовые направляющие
- Нижняя защитная промывка (только P106)
- Удалители стружки

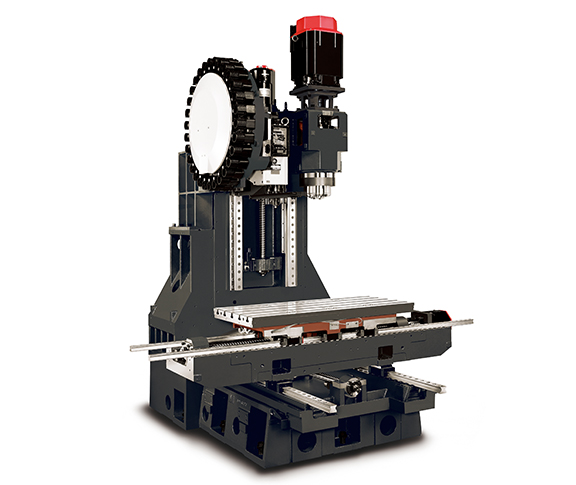

Конструктивный вид
Характеристики
Видео
| Параметр | Единица измерения | Vc-P76 | Vc-P106 | Vc-P136 | |
|---|---|---|---|---|---|
| Перемещение | Ход по оси X | mm | 760 | 1060 | 1360 |
| Ход по оси Y | mm | 500 | 600 | 700 | |
| Ход по оси Z | mm | 510 | 560 (опц. 760) | 700 | |
| Расстояние | От центра шпинделя до стойки | mm | 565 | 627 | 792 |
| От хвостовика шпинделя до поверхности стола | mm | 120 ~ 630 | 150 ~ 710 (опц. 910) | 100 ~ 810 | |
| Стол | Рабочая поверхность стола | mm | 840 x 500 | 1120 x 520 | 1400 x 700 |
| Размеры Т-образного паза | mm | 4 x 18 x 100 | 5 x 18 x 100 | 7 x 18 x 100 | |
| Макс. нагрузка на стол | kg | 500 | 600 | 1000 | |
| Шпиндель | Конус шпинделя | BBT-40 | BBT-40 | BBT-40 | |
| Двигатель шпинделя - cont/60%/25% (Fanuc) | kW | 11/15/18.5 (без CTS) 7.5/11/15 (для CTS) | 11/15/18.5 (без CTS) 7.5/11/15 (для CTS) | 11/15/18.5 (без CTS) 7.5/11/15 (для CTS) | |
| Двигатель шпинделя – cont/40%/25%/10% (Heidenhain) | kW | 11/16.5/20/28 | 11/16.5/20/28 | 11/16.5/20/28 | |
| Скорость шпинделя | rpm | 12000 (опц. 15000) | 12000 (опц. 15000) | 12000 (опц. 15000) | |
| Скорость рабочей подачи | Ускоренная подача - X/Y/Z (Fanuc) | m/min | 48 / 48 / 32 | 48 / 48 / 32 | 32 / 32 / 32 |
| Ускоренная подача - X/Y/Z (Heidenhain) | m/min | 48 / 48 / 32 | 48 / 48 / 32 | 36 / 36 / 36 | |
| Увеличение скорости по оси – X/Y/Z | m/sec2 | 0.7G / 0.7G / 0.5G | 0.7G / 0.7G / 0.5G | 0.4G / 0.4G / 0.5G | |
| Двигатель подачи по оси - X/Y/Z (Fanuc) | kW | 3 / 3 / 3 | 3 / 3 / 3 | 3 / 3 / 3 | |
| Двигатель подачи по оси - X/Y/Z (Heidenhain) | kW | 4.5 / 4.5 / 5.4 | 4.5 / 4.5 / 5.4 | 5.1 / 5.4 / 8.6 | |
| Подача резания стола | m/min | 20 | 20 | 20 | |
| Шариковый винт X/Y/Z (диам. x шаг) | mm | 40 x P16 (X) 40 x P16 (Y/Z) | 45 x P16 (X) 40 x P16 (Y/Z) | 45 x P16 (X) 45 x P16 (Y/Z) | |
| Ширина линейных направляющих (X/Y/Z) | mm | 30 / 35 / 45 | 35 / 45 / 45 | 45 / 35 (4 off) / 45 | |
| Инструмент | Макс. длина инструмента | mm | 300 | 300 | 300 |
| Макс. вес инструмента | kg | 7 | 7 | 7 | |
| Емкость магазина | 30 (опц. 40) | 30 (опц. 40) | 30 (опц. 40) | ||
| Макс. диаметр инструмента (без смежного инструмента) | mm | 75 (150) | 75 (150) | 75 (150) | |
| Время смены инструмента | sec. | 1.8 (T-T), 4.3 (C-C) | 2.1 (T-T), 4.3 (C-C) | 1.8 (T-T), 4.9 (C-C) | |
| Угол тягового стержня | deg. | 15 (JIS 40P) | 15 (JIS 40P) | 15 (JIS 40P) | |
| Метод выбора инструмента | случайный | случайный | случайный | ||
| Станок | Требуемое напряжение | kVA | 23 (без CTS) | 23 (без CTS) | 23 (без CTS) |
| Мин./макс. давление воздуха | kg/cm2 | 5.5 ~ 6.5 | 5.5 ~ 6.5 | 5.5 ~ 6.5 | |
| Емкость бака с СОЖ | L | 220 | 300 | 450 | |
| Станд. устройство ЧПУ (Fanuc) | 0i-MF (10.4”) | 0i-MF (10.4”) | 0i-MF (10.4”) | ||
| Опц. устройство ЧПУ (Heidenhain) | TNC-620 (15”) | TNC-620 (15”) | TNC-620 (15”) | ||
| Требуемая площадь | mm | 2818 x 2719 | 3363 x 2812 | 4293 x 2963 | |
| Макс. высота станка | mm | 2731 | 2841 | 3074 | |
| Вес станка | kg | 5500 | 6450 | 9000 |
