Vcenter G135 VICTOR

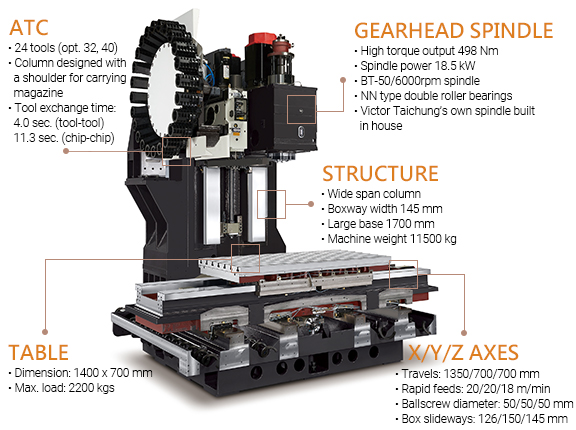

Вертикальный фрезерный обрабатывающий центр с ЧПУ Vcenter-G135

Производительность редуктора:

Ход: 1350/700/700 мм (X / Y / Z)
Шпиндель редуктора ВТ-50/6000
Коробчатые направляющие для всем осям
Максимальный вес детали 2200 кг
ШВП Ø50 мм
В комплекте съемники стружки

Открыть каталог

ПУНКТ		Ед. изм	Vcenter-G135
Перемещения по осям	Ход по оси - X	mm	1350
	Ход по оси - Y	mm	700
	Ход по оси - Z	mm	700
Расстояние	От центра шпинделя до колонны	mm	792
Расстояние	От хвостовика шпинделя до поверхности стола	mm	100 ~ 800
Стол	Рабочая область стола	mm	1400 x 700
	Габариты Т-образных пазов	mm	7 x 18 x 100
	Макс. грузоподъемность стола	кг	2200
Шпиндель	Конус шпинделя		BT-50 (opt. BBT-50)
	Мощность мотора шпинделя / 30 мин	kW	15 / 18
	Скорость вращения шпинделя	об/мин	6000
Револьверная головка	Ускоренная подача по осям - X/Y/Z	m/min	20 / 20 / 18
	Увеличение скорости (хода) по осям – X/Y/Z	m/sec2	0.28G/0.28G/0.25G
	Мощность мотора подачи по осям - X/Y/Z	kW	3 / 3 / 3
	Скорость рабочей подачи стола	m/min	15
	ШВП (диам x шаг) по осям X/Y	mm	50 x P10
Скорость подачи	Макс. длина инструмента	mm	300
	Макс. вес инструмента	кг	15
	Ёмкость инструментального магазина		24 (opt. 32, 40)
	Макс. диаметр инструмента (без смежных инструментов)	mm	127 (250)
	Время смены инструмента	сек.	4.0 (T-T), 11.3 (C-C)
	Угол штревеля	град.	45
	Метод выбора инструмента		Random
Инструменты (ISO-230-2)	Positioning accuracy (bi-directional)	mm	0.010
Инструменты (ISO-230-2)	Repeatability	mm	0.005 (±0.0035)
Станок	Потребляемая мощность	kW	30 (excl. CTS)
	Мин./ Макс. давление воздуха	кг/см²	5.5 / 6.5
	Ёмкость бака СОЖ	л	300
	Стандартный ЧПУ контроллер		0i-MF Plus (10.4")
	Требуемая площадь	mm	4293 x 2963
	Высота станка	mm	3074
	Вес станка	кг	11500
