Vcenter-A130

Вертикальный фрезерный обрабатывающий центр Vcenter-A130

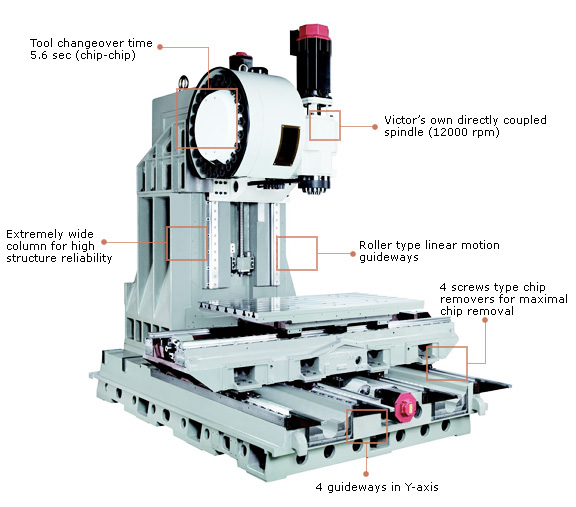

Четыре линейные направляющие движения на оси Y
Увеличение скорости по оси Z 0.6G
Интенсивные подачи 36/36/36 m/min минимизирует время холостого хода
Непосредственно соединенный шпиндель 12000rpm гарантирует качество обработки поверхности детали
Очень жесткая стойка
Легкий доступ к рабочей области и превосходное удаление стружки и СОЖ

Открыть каталог

Параметр		Единица измерения	Vcenter-A130
Перемещение	Ход по оси X	mm	1300
	Ход по оси Y	mm	780
	Ход по оси Z	mm	700
Расстояние	От центра шпинделя до стойки	mm	770
Расстояние	От хвостовика шпинделя до поверхности стола	mm	100 ~ 800
Стол	Рабочая поверхность стола	mm	1400 x 700
	Размеры Т-образного паза	mm	7 x 18 x 100
	Макс. нагрузка на стол	kg	1500
Шпиндель	Конус шпинделя		BT-40
	Двигатель шпинделя - cont / 30 / 10min	kW	7.5 / 11 / 15 опц. 15 / 18.5 / -
	Скорость шпинделя	rpm	12000 (опц. 15000)
Скорость рабочей подачи	Ускоренная подача - X / Y / Z	m/min	36 / 36 / 36
	Увеличение скорости по оси - X / Y / Z	m/sec²	0.5G / 0.5G / 0.6G
	Двигатель подачи по оси - X / Y / Z	kW	4.5 / 4.5 / 5.5
	Подача резания стола	m/min	10 (опц. 15)
	Шариковый винт X (диам. x шаг)	mm	45 x P12
	Шариковый винт Y	mm	45 x P12
	Шариковый винт Z	mm	45 x P12
	Ширина линейных направляющих (X / Y / Z)	mm	45 / 35 / 55
Инструмент	Макс. длина инструмента	mm	300
	Макс. вес инструмента	kg	7
	Емкость магазина		24 (опц. 40)
	Макс. диаметр инструмента (без смежного инструмента)	mm	76 (125)
	Время смены инструмента	sec.	2.4 (T-T), 5.4 (C-C)
	Угол тягового стержня	deg.	15 (JIS 40P)
	Метод выбора инструмента		случайный
Станок	Требуемое напряжение	kVA	40 (без CTS)
	Мин./макс. давление воздуха	kg/cm²	5.5 ~ 6.5
	Емкость бака с СОЖ	L	650
	Станд. устройство ЧПУ (Fanuc)		0i-MD (10.4")
	Требуемая площадь (с транспортером)	mm	5400 x 4303
	Макс. высота станка	mm	3102
	Вес станка	kg	11000
