Vcenter-85B/102B

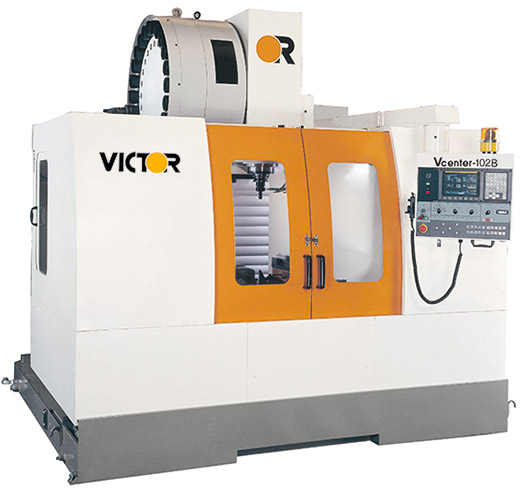

Вертикальный фрезерный обрабатывающий центр Vcenter-85B/102B
- Прямоугольные направляющие для 3 осей
- Продуктивное устройство для смены инструмента
- Все основные структурные компоненты сделаны из миханитового чугуна для обеспечения однородности литья
- Универсальный усиленный шпиндель
- Универсальные направляющие для опциональной динамической жесткости
- Высочайшая жесткость структуры с опциональным межрельсовым расстоянием 700 mm для поддержки длинного стола на конечной точке перемещения по оси X
- Подача СОЖ под высоким давлением вымывает стружку из нижнего защитного экрана, что обеспечивает оптимальное эффективное удаление стружки во время обработки

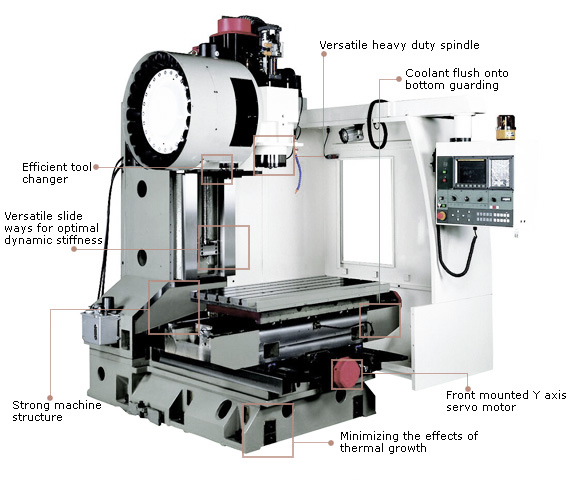

Конструктивный вид
Характеристики
| Параметр | Единица измерения | Vcenter-85B | Vcenter-102B | |
|---|---|---|---|---|
| Перемещение | Ход по оси X | mm | 850 | 1020 |
| Ход по оси Y | mm | 520 (опц. 600) | 520 (опц. 600) | |
| Ход по оси Z | mm | 560 | 560 | |
| Расстояние | От центра шпинделя до стойки | mm | 600 | 600 |
| От хвостовика шпинделя до поверхности стола | mm | 150 ~ 710 | 150 ~ 710 | |
| Стол | Рабочая поверхность стола | mm | 1100 x 510 | 1100 x 510 |
| Размеры Т-образного паза | mm | 5 x 18 x 100 | 5 x 18 x 100 | |
| Макс. нагрузка на стол | kg | 1000 | 1000 | |
| Шпиндель | Конус шпинделя | BT-40 | BT-40 | |
| Двигатель шпинделя-cont / 30 min | kW(AC) | 5.5 / 7.5 | 7.5 / 9.0 | |
| Скорость шпинделя | rpm | 6000 (опц. 8000) | 6000 (опц. 8000) | |
| Скорость рабочей подачи | Ускоренная подача подача - X/Y/Z | m/min | 20 / 20 / 18 | 20 / 20 / 18 |
| Двигатель подачи по оси - X/Y/Z | kW | 3 / 3 / 3 | 3 / 3 / 3 | |
| Подача резания стола | m/min | 10 | 10 | |
| Шариковый винт X/Y (диам. x шаг) | mm | 40 x P12 | 40 x P12 | |
| Шариковый винт Z | mm | 40 x P10 | 40 x P10 | |
| Инструмент | Макс. длина инструмента | mm | 250 | 250 |
| Макс. вес инструмента | kg | 7 | 7 | |
| Емкость магазина | 24 (круглый) | 24 (круглый) | ||
| Макс. диаметр инструмента (без смежного инструмента) | mm | 80 (125) | 80 (125) | |
| Время смены инструмента | sec. | 1.5(T-T), 5.9(C-C) | 1.5 (T-T), 6.2 (C-C) | |
| Угол тягового стержня | deg. | 90 (опц. 45) | 90 (опц. 45) | |
| Метод выбора инструмента | случайный | случайный | ||
| Станок | Требуемое напряжение | kVA | 23 | 23 |
| Мин./макс. давление воздуха | kg/cm2 | 5.5 / 6.5 | 5.5 / 6.5 | |
| Емкость бака с СОЖ | L | 280 | 280 | |
| Станд. устройство ЧПУ | Fanuc 0i-M | Fanuc 0i-M | ||
| Требуемая площадь | mm | 2450 x 2400 | 2750 x 2400 | |
| Макс. высота станка | mm | 2815 | 2815 | |
| Вес нетто | kg | 5700 | 6100 |
