Vcenter-205

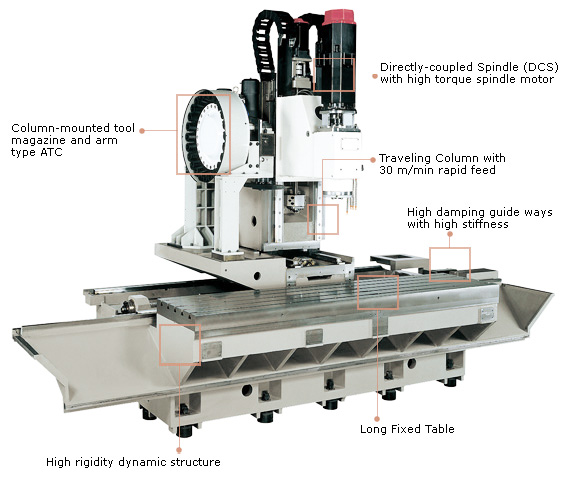

Вертикальный фрезерный обрабатывающий центр Vcenter-205 (с подвижной стойкой)

Новый вертикальный фрезерный обрабатывающий центр Vcenter-205 компании Victor был разработан в результате тщательного исследования и на основе отзывов многочисленных потребителей. Он обладает длинной несъемной планшайбой для достижения точности при выполнении разнообразных задач при быстроте перемещения 30 m/min на всех осях. Подвижная стойка позволяет выполнять маятниковую загрузку и цикличную обработку для уменьшения времени загрузки и разгрузки и максимального использования шпинделя.

Открыть каталог

Параметр		Единица измерения	Vcenter-205
Перемещение	Ход по оси X	mm	2050
	Ход по оси Y	mm	550
	Ход по оси Z	mm	560
Расстояние	От центра шпинделя до стойки	mm	638
Расстояние	От хвостовика шпинделя до поверхности стола	mm	180 ~ 740
Стол	Рабочая поверхность стола	mm	2500 x 550
	Размеры Т-образного паза	mm	5 x 18 x 100
	Макс. нагрузка на стол	kg	1200
Шпиндель	Конус шпинделя		BT-40
	Двигатель шпинделя - cont / 30 / 10min	kW	7.5 / 11 / 15 (опц. 15 / 18.5 / - )
	Скорость шпинделя	rpm	12000
Скорость рабочей подачи	Ускоренная подача - X/Y/Z	m/min	30 / 30 / 30
	Двигатель подачи по оси - X/Y/Z	kW	4 / 3 / 4
	Подача резания стола	m/min	7.5 (опц. 10)
	Диаметр шарикового винта X	mm	50
	Диаметр шарикового винта Y	mm	40
	Диаметр шарикового винта Z	mm	40
	Ширина линейных направляющих (X/Y/Z)	mm	45 / 45 / 45
Инструмент	Макс. длина инструмента	mm	350
	Макс. вес инструмента	kg	8
	Емкость магазина		24 disc (опц. 32, 40)
	Макс. диаметр инструмента (без смежного инструмента)	mm	ø80 (ø127)
	Время смены инструмента	sec.	2.9 (T-T), 7.2 (C-C)
	Угол тягового стержня	deg.	15
	Метод выбора инструмента		случайный
Станок	Требуемое напряжение	kVA	40
	Требуемое давление воздуха	kg/cm²	5.5 ~ 6.5
	Емкость бака с СОЖ	L.	400 (опц. 600 с транспортером)
	Станд. устройство ЧПУ		FANUC 0i-MD
	Требуемая площадь	mm	5300 x 3430
	Макс. высота станка	mm	3045
	Вес станка	kg	9050
