Vcenter-165
Вертикальный фрезерный обрабатывающий центр Vcenter-165
- Роликовые подшипники шпинделя для работы на тяжелых режимах
- Композитный материал для снижения трения - турсит B
- Все направляющие постоянно смазываются
- 2-х ступенчатая коробка передач для высокого крутящего момента на низких rpm
- 3-х осевые прямоугольные направляющие
- Система автоматической смены инструмента двухплечевого типа и магазин для 40 наименований инструмента

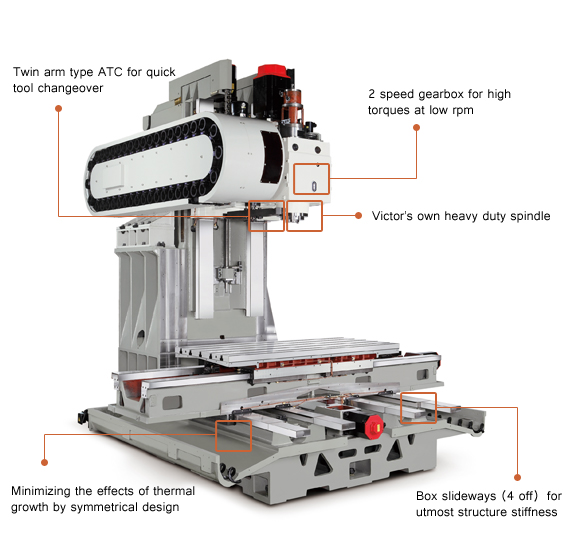

Конструктивный вид
Характеристики
| Параметр | Единица измерения | Vcenter-165 | |
|---|---|---|---|
| Перемещение | Ход по оси X | mm | 1650 |
| Ход по оси Y | mm | 850 | |
| Ход по оси Z | mm | 900 | |
| Расстояние | От центра шпинделя до стойки | mm | 850 |
| От хвостовика шпинделя до поверхности стола | mm | 200 ~ 1100 | |
| Стол | Рабочая поверхность стола | mm | 1700 x 800 |
| Размеры Т-образного паза | mm | 5 x 22 x 150 | |
| Макс. нагрузка на стол | kg | 2500 | |
| Шпиндель | Конус шпинделя | BBT-50 | |
| Двигатель шпинделя - cont / 30 min | kW(AC) | 15 / 18.5 | |
| Скорость шпинделя | rpm | 6000 | |
| Скорость рабочей подачи | Ускоренная подача - X/Y/Z | m/min | 20 / 20 / 18 |
| Двигатель подачи по оси - X/Y/Z | kW | 4 / 4 / 7 | |
| Подача резания стола | m/min | 10 | |
| Шариковый винт X/Y (диам. x шаг) | mm | 50 x P10 | |
| Шариковый винт Z | mm | 50 x P10 | |
| Инструмент | Макс. длина инструмента | mm | 400 |
| Макс. вес инструмента | kg | 15 | |
| Емкость магазина | 24 (опц. 40) | ||
| Макс. диаметр инструмента (без смежного инструмента) | mm | 127 (250) | |
| Время смены инструмента | sec. | 4.9(T-T), 11(C-C) | |
| Угол тягового стержня | deg. | 45 | |
| Метод выбора инструмента | случайный | ||
| Станок | Требуемое напряжение | kVA | 30 |
| Мин./макс. давление воздуха | kg/cm2 | 5.5 / 6.5 | |
| Емкость бака с СОЖ | L | 760 | |
| Станд. устройство ЧПУ | FANUC 0i-M (10.4") | ||
| Требуемая площадь | mm | 4276 x 3370 | |
| Макс. высота станка | mm | 3335 | |
| Вес нетто | kg | 16500 |
