Vcenter-145
Вертикальный фрезерный обрабатывающий центр с ЧПУ VCENTER-145
Данная модель укреплена и усовершенствована для работы на тяжелых режимах благодаря заземленным прямоугольным направляющим и стойке миханитового литья, которые с легкостью амортизируют все высокорадиальные и осевые усилия резания, возникающие при работе на тяжелых режимах. Поверхность передней бабки / направляющих скольжения соединены турситовым композиционным материалом с низким коэффициентом трения, который позволяет избежать прерывистое скольжение.
Благодаря более чем 60-летнему опыту производства станков с ЧПУ и применению передовых технологий в сочетании со строгим контролем качества компания Victor гарантирует поставку вертикальных фрезерных обрабатывающих центров с ЧПУ самой высокой производительности.

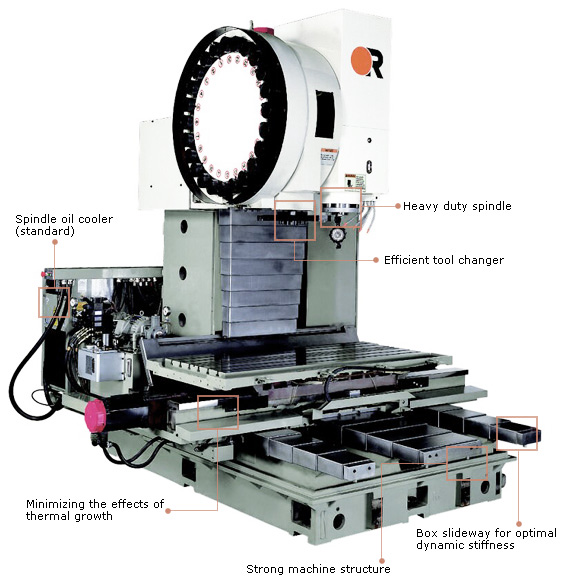

Конструктивный вид
Характеристики
| Параметр | Единица измерения | Vcenter-145 | |
|---|---|---|---|
| Перемещение | Ход по оси X | mm | 1450 |
| Ход по оси Y | mm | 700 | |
| Ход по оси Z | mm | 700 | |
| Расстояние | От центра шпинделя до стойки | mm | 725 |
| Хвостовика шпинделя до поверхности стола | mm | 200 ~ 900 | |
| Стол | Рабочая поверхность стола | mm | 1650 x 650 |
| Размер Т-образного паза | mm | 6 x 18 x 100 | |
| Макс. нагрузка на стол | kg | 2200 | |
| Шпиндель | Конус шпинделя | BT-50 | |
| Двигатель шпинделя - cont / 30 min | kW(AC) | 11 / 15 | |
| Скорость шпинделя | rpm | 6000 | |
| Скорость рабочей подачи | Ускоренная подача - X/Y/Z | m/min | 18 / 18 / 15 |
| Двигатель подачи по оси - X/Y/Z | kW | 4.0/4.0/4.0 | |
| Подача резания стола | m/min | 10 | |
| Шариковый винт X/Y (диам. x шаг) | mm | 50 x P10 | |
| Шариковый винт Z | mm | 50 x P10 | |
| Инструмент | Макс. длина инструмента | mm | 400 |
| Макс. вес инструмента | kg | 15 | |
| Емкость магазина | 24 (диск) | ||
| Макс. диаметр инструмента (без смежного инструмента) | mm | 110 (200) | |
| Время смены инструмента | sec. | 4.9(T-T), 11(C-C) | |
| Угол тягового стержня | deg. | 45 | |
| Метод выбора инструмента | случайный | ||
| Станок | Требуемое напряжение | kVA | 30 |
| Мин./макс. давление воздуха | kg/cm2 | 5.5 / 6.5 | |
| Емкость бака с СОЖ | L | 600 (2 x 300) | |
| Станд. устройство ЧПУ | FANUC 0i-M | ||
| Требуемая площадь | mm | 3800 x 3765 | |
| Макс. высота станка | mm | 3029 | |
| Вес нетто | kg | 13200 |
