Vcenter-102E
Вертикальный фрезерный обрабатывающий центр с ЧПУ VCENTER-102E
Экономичный и надежный для массового производства
- Устройство автоматической смены инструмента с двойной поворотной рукой осуществляет непрерывную смену инструмента лучше, чем устройство смены дискового типа, в то же время смена инструмента происходит быстрее - лишь за 3.5 секунды с оснасткой BT-40 или CT-40.
- Линейные направляющие произведены в Японии.
- Все основные структурные компоненты сделаны из миханитового чугуна для обеспечения однородности литья.
- Шпиндель собственного производства. Данный шпиндель оснащен угловым упорным подшипником для увеличения контактной поверхности, он легко справляется с большой осевой и радиальной нагрузкой, а компьютерное моделирование помогает вычислить нахождение подшипника для максимальной жесткости шпинделя.

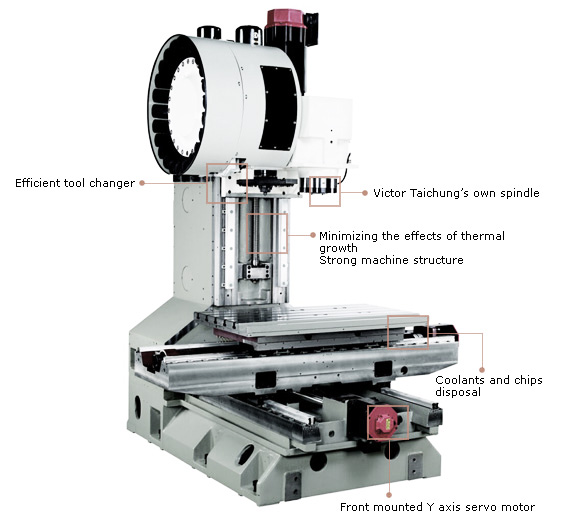

Конструктивный вид
Характеристики
| Параметр \ Модель | Единица измерения | Vcenter-102E | |
|---|---|---|---|
| Перемещение | Ход по оси X | mm | 1020 |
| Ход по оси Y | mm | 600 | |
| Ход по оси Z | mm | 560 | |
| Расстояние | От центра шпинделя до стойки | mm | 600 |
| Хвостовика шпинделя до поверхности стола | mm | 150 ~ 710 | |
| Стол | Рабочая поверхность стола | mm | 1100 x 510 |
| Размер Т-образного паза | mm | 5 x 18 x 100 | |
| Макс. нагрузка на стол | kg | 750 | |
| Шпиндель | Конус шпинделя | BT-40 | |
| Двигатель шпинделя - cont / 30 / 10min | kW | 11/15 | |
| Скорость шпинделя | rpm | 8000 | |
| Скорость рабочей подачи | Ускоренная подача - X / Y / Z | m/min | 24 / 24 / 20 |
| Двигатель подачи по оси - X / Y / Z | kW | 2.5 / 2.5 / 2.5 | |
| Подача резания стола | m/min | 7.5 | |
| Шариковый винт X/Y (диам. x шаг) | mm | 40 x P12 | |
| Шариковый винт Z | mm | 40 x P10 | |
| Инструмент | Макс. длина инструмента | mm | 250 |
| Макс. вес инструмента | kg | 7 | |
| Емкость магазина | 24 (круглый) | ||
| Макс. диаметр инструмента (без смежного инструмента) | mm | 80 | |
| Время смены инструмента | sec. | 3.5 | |
| Угол тягового стержня | deg. | 90 (опц. 45) | |
| Метод выбора инструмента | случайный | ||
| Станок | Требуемое напряжение | kVA | 30 |
| Мин./макс. давление воздуха | kg/cm2 | 5.5 ~ 6.5 | |
| Емкость бака с СОЖ | L | 280 | |
| Станд. устройство ЧПУ | FANUC 0iMate-MD | ||
| Требуемая площадь | mm | 2750 x 2485 | |
| Макс. высота станка | mm | 2640 | |
| Вес нетто | kg | 6100 |
