Звездообразные щупы RENISHAW

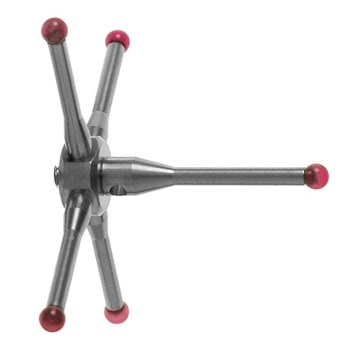

Звездообразные щупы RENISHAW (неподвижные) предоставляют возможность измерения сложных элементов и отверстий с использованием нескольких наконечников. Эти щупы состоят из четырех или пяти жестко закрепленных рубиновых наконечников на центральном элементе из нержавеющей стали. Предлагаются три стандартных размера, а также возможность создания индивидуальных звездообразных щупов с использованием 5-позиционного центра щупа и любых наконечников из ассортимента фирменных щупов Renishaw.

Звездообразные щупы позволяют контролировать широкий спектр различных элементов, сокращая время измерительного цикла за счет использования нескольких наконечников. Это уменьшает необходимость перемещения щупа к крайним точкам внутренних элементов, таких как стороны или канавки в отверстиях. Их использование также обеспечивает эффективные измерения по оси Z (вверх) с использованием 5-позиционного датчика, при условии, что кончики щупов выступают за пределы диаметра корпуса датчика. Каждый наконечник звездообразного щупа требует проверки базового положения (иногда называемой "контроль исходного положения" или "калибровка") так же, как и в случае щупа с единственным наконечником. "Размах" звездообразных щупов измеряется между центрами шариков
