Щупы RENISHAW с резьбой M2 с дисковыми наконечниками

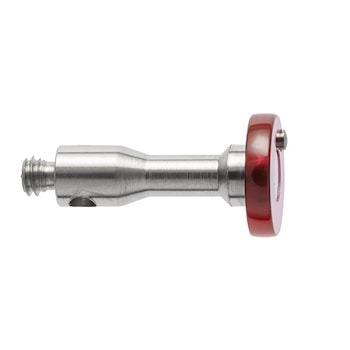

Щупы RENISHAW с резьбой M2 и дисковыми наконечниками применяются для измерения выточек и канавок внутри отверстий, которые могут быть недоступны для звездообразных щупов. Дисковые щупы представляют собой сечения шариков с высокой степенью сферичности и доступны с различными значениями диаметра и толщины. Они обладают полной регулировкой вращения и могут быть дополнены центральным щупом, что делает их универсальными и легкими в использовании.

Контактное измерение с использованием дискового щупа аналогично измерениям на экваторе большого шарика щупа или вблизи него. Однако доступна лишь малая часть поверхности шарика, поэтому более тонкие диски требуют точного углового выравнивания для правильного контакта с измеряемым элементом. Для калибровки требуется только один диаметр (обычно в эталонном кольце), но результативные измерения могут проводиться только в направлениях Х и Y. Добавление "валика на конце радиуса" позволяет калибровать щуп по оси Z и выполнять измерения по этой оси при условии, что центр "валика на конце радиуса" находится за пределами диаметра датчика. "Валик на конце радиуса" может быть калиброван на сфере или калибровочном бруске. Вращение и фиксация диска относительно его центральной оси позволяют позиционировать "валик на конце радиуса" в соответствии с требованиями задачи. Диски также могут иметь резьбу для крепления центрального щупа, что обеспечивает возможность измерения дна глубоких отверстий.
