Как подобрать токарный станок с ЧПУ для производства

Правильный подбор токарного станка с ЧПУ напрямую влияет на производительность, точность обработки, стабильность выпуска продукции и себестоимость деталей. При выборе оборудования важно учитывать не только стоимость станка, но и особенности производства, тип обрабатываемых материалов, размеры деталей, требования к точности, уровень автоматизации и доступность сервисного обслуживания. Современные токарные станки с ЧПУ отличаются конструкцией станины, характеристиками шпинделя, системой управления, возможностями автоматизации и диапазоном обрабатываемых деталей, поэтому ошибка при подборе оборудования может привести к снижению эффективности производства и дополнительным затратам.

В этой статье подробно разберем, как подобрать токарный станок с ЧПУ для различных производственных задач, какие технические характеристики действительно важны, чем отличаются разные типы станков и на какие параметры необходимо обращать внимание при покупке оборудования для металлообработки.

Как подобрать токарный станок с ЧПУ для производства — полное руководство по выбору

Правильный подбор токарного станка с ЧПУ напрямую влияет на производительность предприятия, точность обработки деталей, стабильность технологических процессов и итоговую себестоимость продукции. Современное оборудование для металлообработки отличается конструкцией, мощностью шпинделя, типом направляющих, системой ЧПУ, возможностями автоматизации и диапазоном обрабатываемых деталей, поэтому выбор станка требует комплексного подхода. Ошибки на этапе подбора оборудования могут привести к недостаточной жесткости обработки, ограничению производственных возможностей, быстрому износу инструмента, увеличению времени цикла и дополнительным затратам на модернизацию производства.

При покупке токарного станка с ЧПУ предприятия часто ориентируются только на стоимость оборудования или базовые технические характеристики, не учитывая реальные производственные задачи, тип обрабатываемых материалов, требования к точности и перспективы дальнейшего роста производства. Также распространенными ошибками являются неправильный выбор типа станины, недостаточный крутящий момент шпинделя, отсутствие запаса по диаметру обработки, игнорирование сервисной поддержки и сложностей с дальнейшим обслуживанием оборудования.

Данная статья будет полезна предприятиям машиностроительной отрасли, инструментальным и ремонтным цехам, производственным компаниям с мелкосерийным и серийным выпуском продукции, а также специалистам, которые планируют модернизацию металлообрабатывающего производства. В материале подробно рассмотрим, как подобрать токарный станок с ЧПУ под конкретные задачи, на какие технические параметры необходимо обращать внимание, чем отличаются различные виды оборудования и какие характеристики действительно влияют на эффективность обработки металла.

Этапы подбора токарного станка с ЧПУ

Правильный подбор токарного станка с ЧПУ должен основываться не только на стоимости оборудования или отдельных технических характеристиках, но и на комплексном анализе производственных задач предприятия. Последовательный подход позволяет избежать ошибок при покупке оборудования и подобрать станок, который будет эффективно работать в долгосрочной перспективе.

• Шаг 1. Определяем задачи производства — необходимо проанализировать тип выпускаемых деталей, материалы обработки, размеры заготовок, требования к точности, объемы производства и перспективы расширения номенклатуры продукции.
• Шаг 2. Рассчитываем размеры рабочей зоны — на данном этапе определяется необходимый диаметр обработки, расстояние между центрами, параметры патрона и рабочий диапазон станка с учетом технологического запаса.

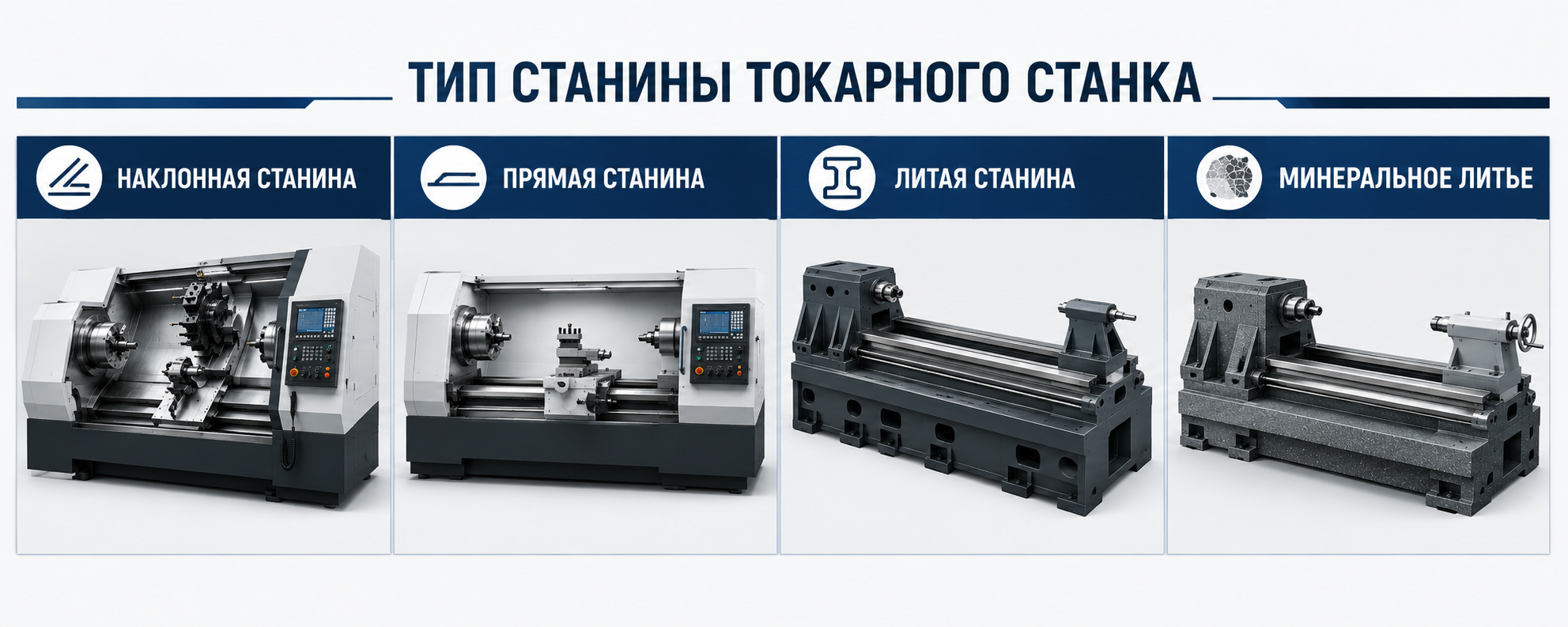

• Шаг 3. Выбираем тип конструкции станка — оцениваются тип станины, направляющих, жесткость конструкции, наличие приводного инструмента, противошпинделя и возможности автоматизации оборудования.
• Шаг 4. Подбираем систему ЧПУ — важно учитывать удобство программирования, совместимость с CAD/CAM системами, наличие специалистов, сервисную поддержку и уровень автоматизации производства.
• Шаг 5. Анализируем технические характеристики — оцениваются мощность шпинделя, крутящий момент, скорость перемещений, количество инструментальных позиций, производительность и возможности обработки различных материалов.
• Шаг 6. Проверяем производителя и сервис — необходимо учитывать надежность бренда, наличие сервисного центра, доступность запчастей, сроки поставки комплектующих и техническую поддержку оборудования.
• Шаг 7. Планируем запуск оборудования и обучение персонала — перед вводом станка в эксплуатацию важно заранее организовать пусконаладку, обучение операторов, подготовку технологов и интеграцию оборудования в производственный процесс.

Комплексный подход к подбору токарного станка с ЧПУ позволяет снизить риски при покупке оборудования, повысить эффективность производства и обеспечить стабильную работу станка на протяжении многих лет эксплуатации.

Что такое токарный станок с ЧПУ и где он применяется

Токарный станок с ЧПУ — это высокотехнологичное металлообрабатывающее оборудование, предназначенное для автоматизированной обработки вращающихся деталей с помощью числового программного управления (CNC). В отличие от универсальных токарных станков, где большинство операций выполняется вручную оператором, станки с ЧПУ работают по заранее подготовленной управляющей программе, обеспечивая высокую точность, повторяемость размеров и стабильное качество обработки деталей.

Современные токарные станки с ЧПУ широко применяются в машиностроении, авиационной промышленности, автомобилестроении, энергетике, приборостроении, нефтегазовой отрасли, производстве гидравлики, медицинского оборудования и других сферах, где требуется высокоточная обработка металлических заготовок. Благодаря автоматизации технологических процессов оборудование позволяет существенно сократить влияние человеческого фактора, повысить производительность производства и снизить процент брака.

На предприятиях Беларуси и СНГ наиболее востребованы горизонтальные токарные станки с ЧПУ, токарно-фрезерные центры, станки с приводным инструментом и оборудованием для серийной обработки деталей. Современные производственные задачи требуют высокой скорости обработки, стабильной геометрической точности и возможности интеграции оборудования в автоматизированные производственные линии, поэтому все больше предприятий переходят с универсальных станков на современные CNC-решения.

Часто задаваемые вопросы о выборе токарных станков с ЧПУ

Основные задачи токарной обработки

Главная задача токарной обработки заключается в удалении слоя металла с вращающейся заготовки для получения детали необходимых размеров, формы и шероховатости поверхности. В процессе обработки режущий инструмент перемещается относительно детали по заданной траектории, а сама заготовка вращается вокруг своей оси с определенной скоростью.

Современные токарные станки с ЧПУ позволяют выполнять широкий спектр операций:

• наружное и внутреннее точение;
• обработку цилиндрических и конических поверхностей;
• торцевание;
• расточку отверстий;
• нарезание наружной и внутренней резьбы;
• сверление и фрезерование при наличии приводного инструмента;
• обработку сложных контуров и фасонных поверхностей;
• канавочные и отрезные операции;
• высокоточную чистовую обработку.

В современных условиях производства токарные станки с ЧПУ часто используются не только для базовой токарной обработки, но и как многофункциональные обрабатывающие центры. Станки с приводным инструментом и осью Y позволяют совмещать токарные и фрезерные операции в одном установе, что значительно сокращает производственный цикл и повышает точность изготовления деталей.

Особенно важную роль токарная обработка играет при изготовлении валов, втулок, фланцев, штуцеров, муфт, осей, корпусов, резьбовых элементов и других деталей вращения. Для серийного производства высокая автоматизация оборудования позволяет существенно увеличить производительность и снизить себестоимость изготовления продукции.

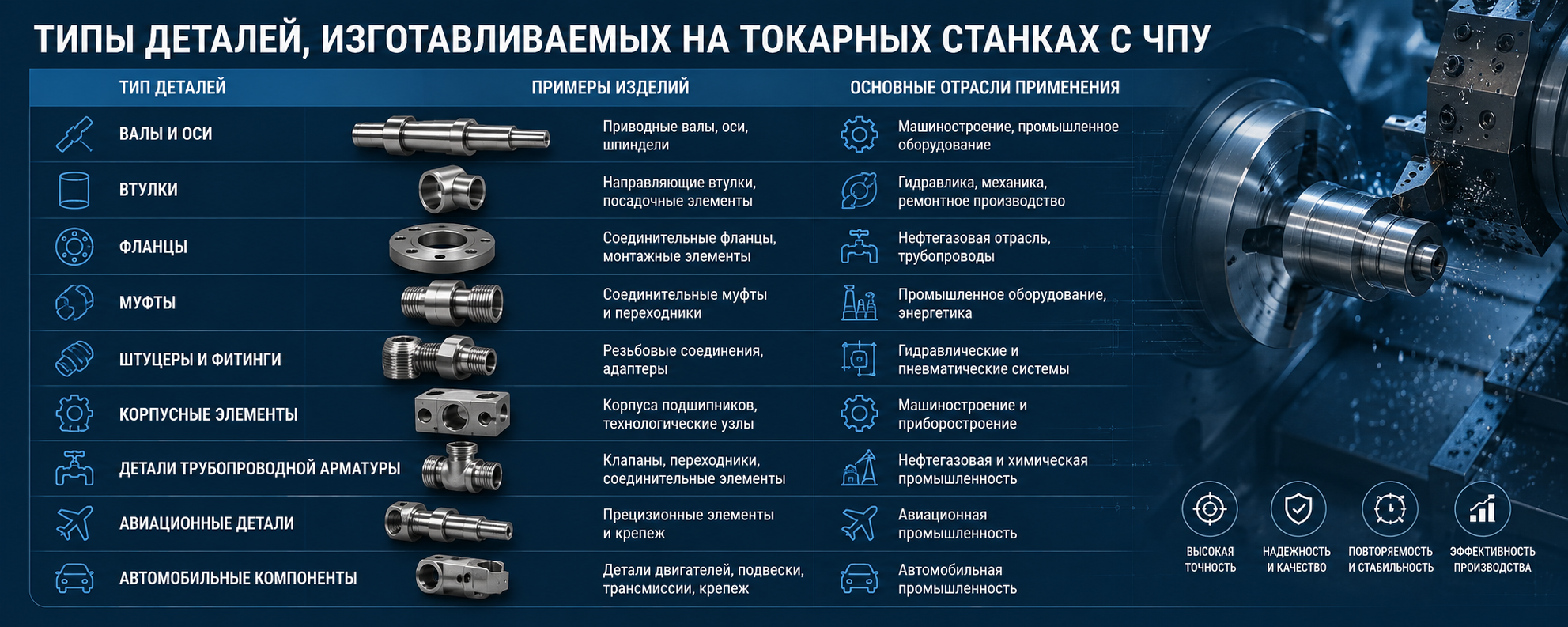

Какие детали обрабатываются на токарных станках ЧПУ

Токарные станки с ЧПУ предназначены для обработки деталей, имеющих осевую симметрию или форму тел вращения. Диапазон изготавливаемых изделий зависит от размеров рабочей зоны станка, мощности шпинделя, типа патрона, длины обработки и конструкции оборудования.

На современных токарных станках с ЧПУ изготавливаются детали практически для всех отраслей промышленности — от машиностроения и энергетики до авиационной и автомобильной промышленности.

Тип деталей	Примеры изделий	Основные отрасли применения
Валы и оси	Приводные валы, оси, шпиндели	Машиностроение, промышленное оборудование
Втулки	Направляющие втулки, посадочные элементы	Гидравлика, механика, ремонтное производство
Фланцы	Соединительные фланцы, монтажные элементы	Нефтегазовая отрасль, трубопроводы
Муфты	Соединительные муфты и переходники	Промышленное оборудование, энергетика
Штуцеры и фитинги	Резьбовые соединения, адаптеры	Гидравлические и пневматические системы
Корпусные элементы	Корпуса подшипников, технологические узлы	Машиностроение и приборостроение
Детали трубопроводной арматуры	Клапаны, переходники, соединительные элементы	Нефтегазовая и химическая промышленность
Авиационные детали	Прецизионные элементы и крепеж	Авиационная промышленность
Автомобильные компоненты	Ступицы, оси, элементы трансмиссии	Автомобильная промышленность

Современные токарные центры позволяют эффективно обрабатывать широкий спектр материалов в зависимости от жесткости конструкции оборудования, мощности шпинделя и параметров системы ЧПУ.

Материал	Особенности обработки	Требования к оборудованию
Углеродистая сталь	Универсальная токарная обработка	Стандартная жесткость и мощность
Легированная сталь	Повышенные нагрузки при резании	Стабильный крутящий момент
Нержавеющая сталь	Повышенный нагрев и вязкость материала	Жесткая станина и СОЖ высокого давления
Алюминиевые сплавы	Высокоскоростная обработка	Высокие обороты шпинделя
Латунь и медь	Точная чистовая обработка	Стабильная геометрия и точность
Титановые сплавы	Сложная обработка и высокая нагрузка	Максимальная жесткость и мощная СОЖ
Чугун	Высокие ударные нагрузки	Жесткие направляющие и устойчивость к вибрациям
Жаропрочные сплавы	Интенсивный износ инструмента	Высокий крутящий момент и стабильное охлаждение

При выборе оборудования важно учитывать не только размеры деталей, но и особенности обработки конкретных материалов. Например, обработка нержавеющей стали или титана требует повышенной жесткости станка, стабильного крутящего момента шпинделя и эффективной подачи СОЖ. Для серийного производства мелких деталей часто используются автоматы продольного точения, а для тяжелой обработки крупногабаритных заготовок — мощные токарные центры с коробчатыми направляющими и усиленной станиной.

Отличия токарных станков ЧПУ от универсальных токарных станков

Главное отличие токарного станка с ЧПУ от универсального оборудования заключается в уровне автоматизации и точности обработки. Универсальные токарные станки требуют постоянного участия оператора, ручной настройки режимов обработки и управления подачами, тогда как CNC-оборудование выполняет обработку автоматически по управляющей программе.

Основные преимущества токарных станков с ЧПУ:

• высокая повторяемость размеров;
• минимальное влияние человеческого фактора;
• высокая скорость обработки;
• возможность серийного производства;
• обработка сложных контуров;
• интеграция с CAD/CAM системами;
• автоматическая смена инструмента;
• снижение количества брака;
• повышение производительности труда;
• возможность круглосуточной работы.

На универсальном токарном станке качество обработки во многом зависит от квалификации оператора, тогда как станки с ЧПУ обеспечивают стабильный результат даже при длительной непрерывной работе. Особенно заметна разница при серийном производстве, где требуется высокая повторяемость размеров и минимальное время цикла обработки.

Кроме того, современные токарные станки с ЧПУ позволяют выполнять несколько операций за один установ детали, что значительно сокращает производственные затраты и повышает точность позиционирования. Для предприятий, ориентированных на высокоточную металлообработку, автоматизацию и повышение производительности, использование CNC-оборудования становится необходимым условием конкурентоспособности.

Когда предприятию уже необходим станок с ЧПУ

Переход на токарные станки с ЧПУ становится актуальным в тот момент, когда универсальное оборудование начинает ограничивать производительность, точность или объем выпуска продукции. На практике это происходит при увеличении количества заказов, усложнении геометрии деталей или повышении требований к качеству обработки.

Основные признаки того, что предприятию необходим токарный станок с ЧПУ:

• увеличение объемов серийного производства;
• необходимость стабильной повторяемости размеров;
• рост требований к точности деталей;
• большие потери времени на ручную переналадку;
• высокий процент брака;
• необходимость обработки сложных контуров;
• дефицит квалифицированных токарей;
• необходимость автоматизации производства;
• потребность в сокращении себестоимости деталей;
• увеличение требований к скорости обработки.

Для современных производственных предприятий внедрение станков с ЧПУ позволяет повысить эффективность использования оборудования, сократить время изготовления деталей и обеспечить более стабильное качество продукции. Особенно это важно для машиностроительных предприятий, контрактных производств и компаний, работающих с высокоточными компонентами.

Сегодня многие предприятия выбирают современные токарные станки с ЧПУ брендов BOCHI, NEWAY, EASTERN CNC, JIANKE, RAIS и VICTOR благодаря сочетанию производительности, надежности, жесткости конструкции и широких возможностей автоматизации обработки. Правильно подобранное оборудование позволяет значительно повысить эффективность металлообрабатывающего производства и обеспечить стабильную работу предприятия на долгие годы.

Виды токарных станков с ЧПУ

Современные токарные станки с ЧПУ отличаются конструкцией, уровнем автоматизации, функциональными возможностями и областью применения. Выбор конкретного типа оборудования зависит от размеров деталей, сложности обработки, требуемой производительности, уровня точности и особенностей технологического процесса. Для эффективного подбора станка важно понимать различия между основными типами токарного оборудования и их назначением.

На современных металлообрабатывающих предприятиях используются как классические токарные центры для стандартной обработки деталей вращения, так и высокотехнологичные многофункциональные комплексы, способные выполнять токарные, фрезерные, сверлильные и измерительные операции в автоматическом режиме. Каждый тип оборудования имеет свои преимущества, ограничения и оптимальные условия эксплуатации.

Горизонтальные токарные станки

Горизонтальные токарные станки с ЧПУ являются наиболее распространенным типом оборудования в металлообработке. В таких станках шпиндель располагается горизонтально, а обработка детали выполняется в патроне или между центрами. Данный тип оборудования отличается универсальностью, высокой жесткостью конструкции и широким диапазоном обрабатываемых деталей.

Горизонтальные токарные станки применяются для обработки валов, втулок, фланцев, штуцеров, осей и других деталей вращения. Они подходят как для единичного и мелкосерийного производства, так и для серийного выпуска продукции. Современные модели могут оснащаться наклонной станиной, приводным инструментом, автоматической сменой инструмента и системой подачи СОЖ высокого давления.

Основные преимущества горизонтальных токарных станков:

• высокая жесткость конструкции;
• стабильность обработки;
• универсальность применения;
• широкий выбор конфигураций;
• возможность обработки крупных деталей;
• простое обслуживание и эксплуатация.

Именно горизонтальные токарные центры наиболее часто используются на предприятиях машиностроения и металлообработки благодаря сочетанию надежности, производительности и универсальности.

Токарно-фрезерные центры

Токарно-фрезерные центры представляют собой многофункциональное оборудование, которое совмещает возможности токарной и фрезерной обработки. Такие станки позволяют выполнять несколько технологических операций за один установ детали, значительно сокращая производственный цикл и повышая точность изготовления изделий.

Оборудование данного типа оснащается приводным инструментом, осью Y, дополнительными шпинделями и современными системами ЧПУ. Благодаря этому на одном станке можно выполнять точение, фрезерование, сверление, нарезание резьбы и обработку сложных контуров.

Токарно-фрезерные центры особенно востребованы при производстве:

• сложных корпусных деталей;
• авиационных компонентов;
• деталей гидравлики;
• медицинских изделий;
• прецизионных компонентов;
• деталей со сложной геометрией.

Главным преимуществом таких станков является сокращение количества переустановок детали, что положительно влияет на точность обработки, производительность и стабильность геометрии готовых изделий.

Двухшпиндельные токарные станки

Двухшпиндельные токарные станки оснащаются основным и дополнительным шпинделем, что позволяет обрабатывать деталь с двух сторон без участия оператора. После завершения первой операции деталь автоматически передается во второй шпиндель для продолжения обработки.

Подобная конструкция значительно повышает производительность и уменьшает время производственного цикла. Такие станки активно применяются в серийном и массовом производстве, где особенно важны скорость обработки и минимизация ручных операций.

Основные преимущества двухшпиндельных станков:

• обработка детали за один цикл;
• сокращение времени переналадки;
• повышение производительности;
• уменьшение человеческого фактора;
• высокая повторяемость размеров;
• автоматизация серийного производства.

Данный тип оборудования часто используется на предприятиях автомобильной промышленности, серийного машиностроения и производства гидравлических компонентов.

Токарные автоматы продольного точения

Токарные автоматы продольного точения предназначены для высокоскоростной обработки мелких и длинных деталей с высокой точностью. В отличие от классических токарных станков, в автоматах продольного точения перемещается сама заготовка, а инструмент остается практически неподвижным.

Такой принцип работы обеспечивает минимальные вибрации и высокую точность обработки даже при работе с тонкими деталями малого диаметра.

Автоматы продольного точения широко используются для производства:

• медицинских компонентов;
• часовых деталей;
• электронных компонентов;
• миниатюрных валов;
• точных крепежных элементов;
• деталей приборостроения.

Основные преимущества оборудования:

• очень высокая производительность;
• высокая точность обработки;
• минимальные вибрации;
• возможность обработки тонких деталей;
• эффективность при массовом производстве.

Тяжелые токарные станки для крупногабаритных деталей

Тяжелые токарные станки предназначены для обработки массивных и крупногабаритных деталей большого диаметра и длины. Такое оборудование отличается усиленной станиной, высокой массой конструкции, мощными шпинделями и повышенной жесткостью.

Данные станки используются при производстве:

• крупных валов;
• деталей энергетического оборудования;
• элементов нефтегазовой промышленности;
• компонентов тяжелого машиностроения;
• железнодорожных деталей;
• крупногабаритных фланцев и муфт.

Для тяжелой обработки особенно важны:

• высокий крутящий момент шпинделя;

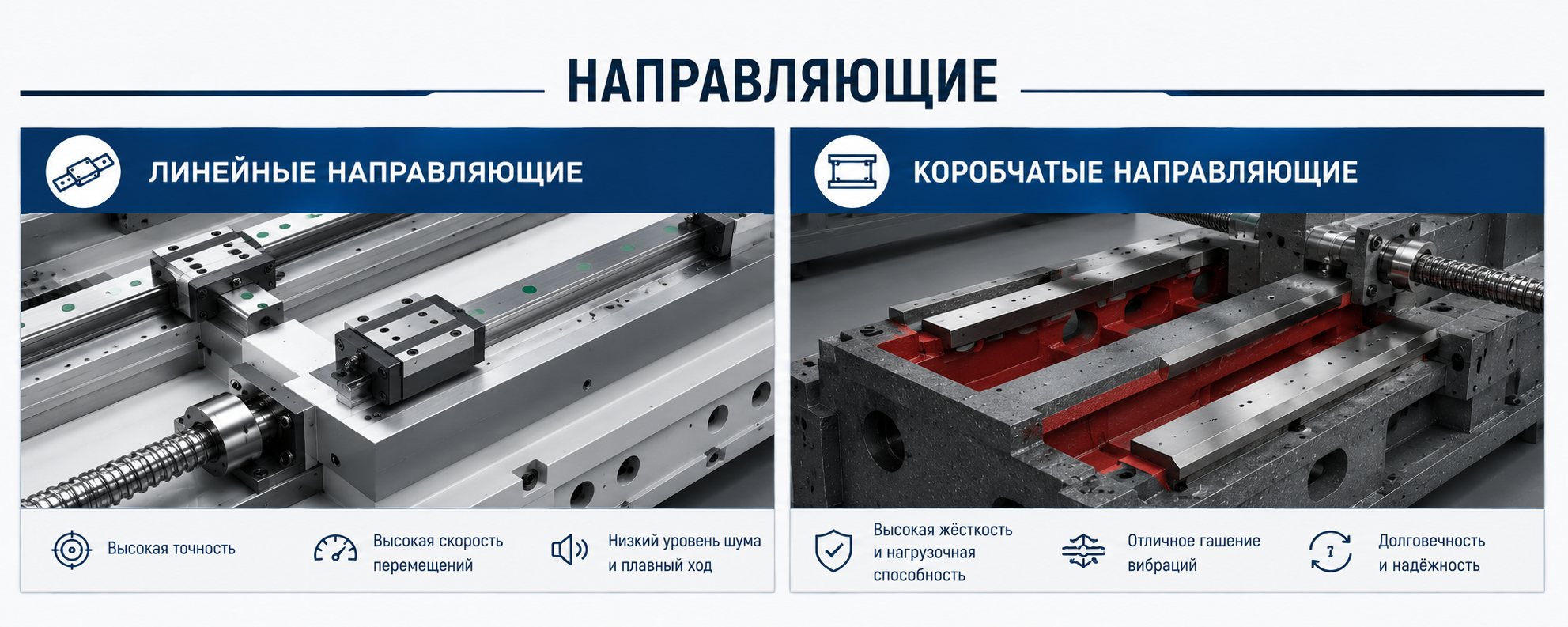

• коробчатые направляющие;
• мощная литая станина;
• стабильность геометрии;
• устойчивость к вибрациям.

Такие станки способны выдерживать большие нагрузки и обеспечивать стабильную обработку даже при глубоком резании металла.

Станки с противошпинделем

Станки с противошпинделем позволяют автоматически выполнять обработку детали с двух сторон без дополнительной переустановки. После завершения обработки в основном шпинделе деталь передается в противошпиндель, где продолжается выполнение операций.

Использование противошпинделя позволяет:

• снизить время обработки;
• повысить точность;
• уменьшить количество ручных операций;
• автоматизировать производственный процесс;
• повысить производительность серийного производства.

Особенно востребованы такие станки при изготовлении деталей со сложной двухсторонней обработкой и высокой точностью позиционирования.

Станки с приводным инструментом

Токарные станки с приводным инструментом оснащаются специальными инструментальными блоками с собственным приводом, что позволяет выполнять фрезерование, сверление и нарезание резьбы непосредственно на токарном станке.

Наличие приводного инструмента значительно расширяет функциональные возможности оборудования и позволяет сократить количество технологических операций.

Основные преимущества станков с приводным инструментом:

• минимизация переустановок детали;
• повышение точности обработки;
• сокращение времени производственного цикла;
• уменьшение количества оборудования в цеху;
• возможность комплексной обработки;
• снижение производственных затрат.

Современные токарные центры с приводным инструментом часто становятся полноценной альтернативой отдельным токарным и фрезерным станкам, особенно при производстве сложных деталей средней и высокой точности.

При выборе типа токарного станка с ЧПУ необходимо учитывать реальные производственные задачи, тип выпускаемой продукции, требования к точности, объемы производства и перспективы дальнейшей автоматизации предприятия. Для современных производств наиболее востребованы многофункциональные токарные центры, сочетающие высокую жесткость, производительность и возможности комплексной обработки деталей.

Как определить задачи производства перед покупкой станка

Перед выбором токарного станка с ЧПУ необходимо максимально точно определить производственные задачи предприятия. Именно анализ будущей обработки позволяет подобрать оборудование с оптимальными техническими характеристиками, избежать переплаты за ненужные функции и одновременно исключить дефицит производительности или жесткости станка в процессе эксплуатации.

Одна из самых распространенных ошибок при покупке оборудования — выбор станка исключительно по стоимости, популярности бренда или базовым параметрам без детального анализа технологических задач. В результате предприятие получает оборудование, которое либо не справляется с реальными нагрузками, либо обладает избыточными возможностями, увеличивающими стоимость владения и обслуживания.

Правильный подбор токарного станка ЧПУ всегда начинается с анализа деталей, материалов обработки, объемов производства, требований к точности и перспектив дальнейшей автоматизации предприятия. Чем подробнее будет выполнен предварительный анализ, тем эффективнее оборудование будет работать в долгосрочной перспективе.

Типы обрабатываемых деталей

Первым этапом подбора токарного станка является определение типа деталей, которые будут изготавливаться на оборудовании. Геометрия изделий напрямую влияет на выбор компоновки станка, размера рабочей зоны, мощности шпинделя, типа патрона, револьверной головы и конструкции станины.

Наиболее распространенные типы деталей:

• валы и оси;
• втулки;
• фланцы;
• муфты;
• штуцеры;
• резьбовые элементы;
• корпусные детали;
• гидравлические компоненты;
• детали насосного оборудования;
• элементы трубопроводной арматуры.

Если предприятие занимается обработкой длинных валов, важно учитывать расстояние между центрами (РМЦ), жесткость направляющих и устойчивость станка к вибрациям. Для обработки фланцев и коротких массивных деталей основное значение имеют диаметр патрона, крутящий момент шпинделя и мощность привода.

При производстве сложных деталей с фрезерными операциями рекомендуется рассматривать токарно-фрезерные центры с приводным инструментом и осью Y. Если требуется двухсторонняя обработка за один цикл, оптимальным решением становятся станки с противошпинделем.

Материалы обработки

Материал заготовки оказывает прямое влияние на требования к жесткости станка, мощности шпинделя, системе подачи СОЖ, типу направляющих и характеристикам привода. Один и тот же станок может эффективно работать с алюминием, но быть недостаточно жестким для обработки титана или нержавеющей стали.

Перед покупкой оборудования необходимо заранее определить основные материалы, которые будут использоваться в производстве.

Материал	Особенности обработки	Требования к станку
Сталь	Наиболее распространенный материал в металлообработке. Требует стабильной обработки и устойчивости оборудования к нагрузкам.	Высокий крутящий момент шпинделя, жесткая станина, надежные направляющие, эффективная система охлаждения.
Нержавеющая сталь	Обладает высокой вязкостью и склонностью к наклепу. Создает повышенные нагрузки на инструмент и шпиндель.	Усиленная конструкция станка, стабильные режимы резания, мощный шпиндель, подача СОЖ высокого давления, высокая жесткость оборудования.
Алюминий	Легко обрабатывается, но требует высоких скоростей резания и стабильной динамики подачи.	Высокие обороты шпинделя, точность позиционирования, эффективное удаление стружки, высокая производительность.
Титан	Один из самых сложных материалов для обработки. Плохо отводит тепло и создает высокие нагрузки на оборудование.	Максимальная жесткость станка, высокий крутящий момент, коробчатые направляющие, мощная система охлаждения, стабильность обработки.
Чугун	Хорошо обрабатывается, но образует большое количество абразивной пыли и стружки.	Защита направляющих, надежная система смазки, эффективное удаление стружки, износостойкость узлов станка.

При обработке сложных материалов особенно важны жесткость конструкции, стабильность шпинделя и качество режущего инструмента. Для тяжелой обработки стали, титана и нержавеющих сплавов чаще всего используются станки с усиленной литой станиной, коробчатыми направляющими и высокой мощностью привода.

Размеры и масса деталей

Габариты и масса деталей являются ключевыми параметрами при выборе токарного станка с ЧПУ. Ошибка в расчете размеров рабочей зоны может привести к невозможности обработки заготовок или ограничению технологических возможностей производства.

При подборе оборудования необходимо учитывать:

• максимальный диаметр детали;
• максимальную длину обработки;
• массу заготовки;
• диаметр патрона;
• расстояние между центрами;
• проходное отверстие шпинделя;
• жесткость конструкции станка.

Для обработки тяжелых деталей требуется оборудование с массивной литой станиной, усиленными направляющими и высоким крутящим моментом шпинделя. Если предприятие работает с длинными валами, необходимо учитывать устойчивость детали при вращении и возможность использования люнетов.

Единичное, мелкосерийное или серийное производство

Тип производства напрямую влияет на выбор компоновки токарного станка, уровня автоматизации и функциональных возможностей оборудования.

Тип производства	Особенности	Рекомендуемые решения
Единичное производство	Частая смена деталей и переналадка оборудования.	Универсальные токарные центры с широкими возможностями настройки.
Мелкосерийное производство	Необходим баланс между гибкостью и производительностью.	Станки с револьверной головой, современной системой ЧПУ и быстрой переналадкой.
Серийное производство	Высокие объемы выпуска продукции и минимальное время цикла.	Двухшпиндельные станки, оборудование с противошпинделем, автоматической загрузкой и высокой степенью автоматизации.

Требования к точности обработки

Требуемая точность обработки напрямую влияет на выбор конструкции станка, качества механических компонентов и системы управления оборудованием.

Для производства высокоточных деталей необходимы:

• жесткая литая станина;
• минимальный уровень вибраций;
• прецизионные направляющие;
• качественные шарико-винтовые передачи;
• современная система ЧПУ;
• термостабильность конструкции;
• точная система измерения инструмента.

Особенно высокие требования к точности предъявляются в авиационной промышленности, приборостроении, производстве гидравлических компонентов и медицинских изделий. При выборе оборудования важно учитывать не только паспортную точность станка, но и способность оборудования сохранять стабильную геометрию при длительной непрерывной работе.

Необходимость автоматизации

Современное производство все чаще требует высокой степени автоматизации технологических процессов. При выборе токарного станка необходимо заранее определить, потребуется ли интеграция оборудования в автоматизированные производственные линии.

Наиболее востребованные элементы автоматизации:

• барфидеры;
• роботизированная загрузка деталей;
• конвейеры удаления стружки;
• автоматические измерительные системы;
• мониторинг нагрузки инструмента;
• автоматическая смена инструмента;
• системы удаленного контроля производства.

Автоматизация позволяет снизить влияние человеческого фактора, повысить производительность, сократить время простоя оборудования и обеспечить стабильное качество продукции. Для серийного производства возможность дальнейшей автоматизации оборудования становится одним из ключевых факторов при выборе токарного станка с ЧПУ.

Основные критерии выбора токарного станка с ЧПУ

При подборе токарного станка с ЧПУ важно учитывать не только базовые характеристики оборудования, но и реальные производственные задачи предприятия. Ошибки при выборе технических параметров могут привести к ограничению производительности, снижению точности обработки, повышенному износу инструмента и дополнительным затратам в процессе эксплуатации. Именно поэтому перед покупкой оборудования необходимо детально анализировать размеры деталей, материалы обработки, режимы резания, требования к точности и перспективы дальнейшего расширения производства.

Современные токарные станки отличаются конструкцией шпинделя, параметрами рабочей зоны, типом станины, мощностью привода и возможностями автоматизации. Наиболее важными критериями выбора являются максимальный диаметр обработки, параметры патрона, расстояние между центрами, высота центров, характеристики шпинделя и общая жесткость конструкции станка.

Максимальный диаметр обработки

Максимальный диаметр обработки является одной из ключевых характеристик токарного станка с ЧПУ. Данный параметр определяет предельный размер детали, которую оборудование способно обработать над станиной или над суппортом. При подборе станка необходимо учитывать не только текущие размеры заготовок, но и возможное расширение производственной номенклатуры в будущем.

Недостаточный диаметр обработки ограничивает возможности производства и может привести к невозможности выполнения части заказов. При этом чрезмерный запас по диаметру часто увеличивает стоимость оборудования, размеры станка и расходы на эксплуатацию.

На выбор максимального диаметра обработки влияют:

• тип производимых деталей;
• максимальный наружный диаметр заготовок;
• тип патрона и кулачков;
• длина детали;
• жесткость обработки;
• необходимость установки дополнительной оснастки;
• перспективы увеличения размеров продукции.

Тип деталей	Рекомендуемый диаметр обработки
Валы	200–400 мм
Фланцы	300–800 мм
Корпусные детали	400–1200 мм
Мелкие прецизионные детали	20–150 мм
Тяжелые детали машиностроения	800–2000 мм и более

Например, если предприятие производит фланцы диаметром 450 мм, рекомендуется выбирать станок с максимальным диаметром обработки не менее 550–650 мм. Такой запас необходим для безопасной работы инструмента, установки оснастки и возможного увеличения размеров деталей в будущем.

Диаметр гидравлического патрона и кулачков

Диаметр гидравлического патрона напрямую влияет на диапазон зажима деталей, жесткость фиксации заготовки и стабильность обработки. Правильно подобранный патрон обеспечивает надежное удержание детали даже при тяжелых режимах резания и высоких нагрузках на шпиндель.

Слишком маленький патрон ограничивает размеры обрабатываемых деталей и уменьшает площадь контакта кулачков с заготовкой. Это может вызывать вибрации, биение и снижение точности обработки. Слишком большой патрон увеличивает массу вращающихся элементов, нагрузку на шпиндель и снижает динамику работы станка.

Особенно важен правильный подбор патрона при обработке:

• тонкостенных деталей;
• длинных валов;
• тяжелых заготовок;
• деталей сложной формы;
• прецизионных компонентов.

Диаметр патрона	Тип деталей
6–8 дюймов	Мелкие и средние детали
10 дюймов	Универсальная обработка
12 дюймов	Валы и фланцы среднего размера
15–18 дюймов	Крупные детали и тяжелая обработка
21 дюйм и более	Тяжелое машиностроение

Для стабильной обработки рекомендуется выбирать патрон, диаметр которого составляет примерно 50–70% от максимального диаметра детали. Например, для обработки деталей диаметром 300 мм оптимальным решением будет патрон 10–12 дюймов.

Расстояние между центрами (РМЦ)

Расстояние между центрами (РМЦ) определяет максимальную длину детали, которую можно обработать на токарном станке с ЧПУ при установке между центрами или при использовании задней бабки. Данный параметр особенно важен для обработки длинных валов, осей, штоков и других протяженных деталей.

Недостаточное расстояние между центрами является одной из наиболее распространенных ошибок при выборе оборудования. В результате предприятие сталкивается с невозможностью обработки длинномерных деталей или необходимостью использования дополнительных технологических операций.

При расчете расстояния между центрами необходимо учитывать:

• длину детали;
• размер патрона;
• запас под инструмент;
• заднюю бабку;
• технологический запас безопасности.

Формула расчета рекомендуемого РМЦ:

Пример расчета:

• длина детали — 800 мм;
• длина патрона — 250 мм;
• технологический запас — 100 мм.

В данном случае рекомендуется выбирать станок с расстоянием между центрами не менее 1150–1200 мм.

При недостаточном РМЦ могут возникать:

• невозможность обработки длинных деталей;
• ограничения по установке инструмента;
• повышенные вибрации;
• сложности с поддержкой заготовки;
• снижение точности обработки.

Высота центров

Высота центров — это расстояние от оси шпинделя до направляющих станины. Данный параметр напрямую влияет на максимальный диаметр детали, устойчивость обработки и общую жесткость технологической системы.

Чем больше высота центров, тем более крупные детали способен обрабатывать станок. Однако увеличение данного параметра требует усиления конструкции оборудования, так как возрастает нагрузка на станину, направляющие и шпиндельный узел.

Высота центров влияет на:

• максимальный диаметр обработки;
• устойчивость длинных деталей;
• уровень вибраций;
• жесткость технологической системы;
• стабильность тяжелой обработки.

Пример зависимости:

Если высота центров составляет 250 мм, то ориентировочный максимальный диаметр обработки будет около 500 мм.

Крутящий момент шпинделя и обороты

Мощность шпинделя, крутящий момент и диапазон оборотов являются одними из наиболее важных характеристик токарного станка с ЧПУ. Именно от этих параметров зависит способность оборудования эффективно обрабатывать различные материалы и выдерживать тяжелые режимы резания.

Одной из распространенных ошибок является выбор станка исключительно по максимальным оборотам шпинделя. На практике высокая скорость вращения не всегда означает высокую производительность. Для обработки стали, нержавеющих сплавов и крупногабаритных деталей значительно важнее высокий крутящий момент на низких оборотах.

Правильный баланс между крутящим моментом и скоростью вращения позволяет:

• повысить производительность;
• снизить износ инструмента;
• обеспечить стабильную обработку;
• уменьшить вибрации;
• повысить качество поверхности;
• эффективно работать с тяжелыми материалами.

Материал	Рекомендуемые обороты
Алюминий	2000–4500 об/мин
Углеродистая сталь	800–2500 об/мин
Нержавеющая сталь	500–1800 об/мин
Титан	300–1200 об/мин
Чугун	600–2000 об/мин

Формула расчета мощности шпинделя:

Где:

• P — мощность шпинделя (кВт);
• M — крутящий момент (Н·м);
• n — обороты шпинделя (об/мин).

Пример расчета:

• крутящий момент шпинделя — 420 Н·м;
• обороты шпинделя — 2500 об/мин.

Это означает, что шпиндель способен развивать мощность около 110 кВт при указанных параметрах.

Для тяжелой обработки крупногабаритных деталей предпочтение обычно отдается станкам с высоким крутящим моментом и усиленной конструкцией шпиндельного узла. Для высокоскоростной обработки алюминия или мелких деталей важнее широкий диапазон оборотов и высокая динамика работы шпинделя.

Тип станины токарного станка и влияние на обработку

Станина является основной несущей частью токарного станка с ЧПУ и напрямую влияет на жесткость конструкции, стабильность обработки, уровень вибраций, точность позиционирования и общий ресурс оборудования. Именно станина принимает на себя основные нагрузки, возникающие во время резания металла, поэтому ее конструкция играет критически важную роль при выборе станка для промышленного производства.

При обработке металла на шпиндель, направляющие и инструмент постоянно воздействуют динамические нагрузки, вибрации и температурные деформации. Если станина обладает недостаточной жесткостью, это приводит к ухудшению геометрической точности деталей, повышенному износу инструмента, появлению вибраций и снижению качества поверхности.

Современные токарные станки с ЧПУ используют различные типы станин в зависимости от назначения оборудования, массы деталей, режимов обработки и требований к точности. Наиболее распространенными являются станки с наклонной станиной, прямой станиной, литыми конструкциями и современными основаниями из минерального литья.

Наклонная станина

Наклонная станина является наиболее популярным решением в современных токарных станках с ЧПУ промышленного класса. В такой конструкции направляющие расположены под углом относительно горизонтальной плоскости, что позволяет повысить жесткость оборудования и улучшить удаление стружки из зоны обработки.

Станки с наклонной станиной активно используются в серийном производстве, высокоточной металлообработке и при работе на высоких скоростях резания. Подобная конструкция особенно распространена в современных токарных центрах BOCHI, NEWAY, EASTERN CNC, JIANKE, RAIS и VICTOR.

Основные преимущества наклонной станины:

• повышенная жесткость конструкции;
• лучшая устойчивость к вибрациям;
• эффективное удаление стружки;
• стабильность геометрии при нагрузках;
• удобство обслуживания рабочей зоны;
• высокая точность обработки;
• лучшая термостабильность оборудования.

Благодаря наклонному расположению рабочей зоны стружка естественным образом удаляется вниз под действием силы тяжести. Это снижает риск повторного попадания стружки в зону резания, уменьшает нагрев инструмента и повышает качество обработки поверхности.

Наклонная станина особенно эффективна при:

• серийном производстве;
• высокоскоростной обработке;
• работе с твердыми материалами;
• тяжелых режимах резания;
• автоматизированной обработке.

Еще одним преимуществом наклонной конструкции является более компактное расположение рабочих узлов и повышенная устойчивость оборудования к динамическим нагрузкам.

Прямая станина

Прямая станина представляет собой классическую конструкцию токарного станка, в которой направляющие располагаются горизонтально. Такой тип оборудования широко использовался на универсальных токарных станках и до сих пор применяется на ряде производств.

Основным преимуществом прямой станины является простота конструкции, удобство обслуживания и относительно невысокая стоимость оборудования. Подобные станки подходят для выполнения стандартных токарных операций, ремонтных работ, единичного производства и обработки простых деталей.

Прямая станина чаще всего используется:

• в ремонтных цехах;
• на небольших производствах;
• при единичном выпуске деталей;
• для базовой токарной обработки;
• при невысоких нагрузках на оборудование.

Однако по сравнению с наклонной станиной такая конструкция имеет ряд ограничений. Горизонтальное расположение направляющих хуже справляется с удалением стружки, а сама система менее устойчива к вибрациям при интенсивной обработке.

При тяжелом резании или высоких скоростях обработки станки с прямой станиной могут уступать современным токарным центрам по точности, стабильности и ресурсу работы инструмента.

Литая станина

Литая станина из высокопрочного чугуна считается одним из наиболее надежных и эффективных решений для промышленного токарного оборудования. Чугун обладает высокими демпфирующими свойствами, хорошо поглощает вибрации и обеспечивает стабильность геометрии станка даже при длительных нагрузках.

Большинство современных промышленных токарных станков используют именно литые чугунные основания благодаря их высокой прочности и устойчивости к деформациям.

Преимущества литой станины:

• высокая жесткость конструкции;
• эффективное гашение вибраций;
• длительный срок службы;
• термическая стабильность;
• устойчивость к нагрузкам;
• повышенная точность обработки.

Для тяжелой обработки металла особенно важна способность станины сохранять стабильность геометрии под нагрузкой. Именно поэтому массивные литые конструкции широко применяются в тяжелом машиностроении и серийном производстве.

Качество литой станины напрямую влияет на:

• точность позиционирования;
• шероховатость поверхности;
• ресурс шпинделя;
• износ направляющих;
• стабильность обработки.

Минеральное литье

Минеральное литье является современным технологическим решением, которое активно применяется в высокоточных станках нового поколения. Такие основания изготавливаются на основе специальных полимербетонных или композитных материалов с высокой способностью к гашению вибраций.

По сравнению с классическим чугуном минеральное литье обладает значительно лучшими демпфирующими свойствами. Это позволяет уменьшить вибрации, повысить точность обработки и улучшить качество поверхности деталей.

Основные преимущества минерального литья:

• минимальный уровень вибраций;
• высокая термостабильность;
• повышенная точность обработки;
• снижение шумов при работе;
• устойчивость к температурным деформациям;
• улучшенная чистота поверхности деталей.

Минеральные основания особенно востребованы в:

• прецизионной обработке;
• авиационной промышленности;
• медицинском производстве;
• изготовлении высокоточных компонентов;
• обработке сложных деталей.

Главным недостатком таких конструкций является более высокая стоимость оборудования по сравнению с традиционными чугунными станинами.

Влияние массы станины на вибрации

Масса станины напрямую влияет на устойчивость станка во время обработки и способность оборудования сопротивляться вибрациям. Чем тяжелее конструкция станка, тем лучше она поглощает динамические нагрузки и тем стабильнее проходит процесс резания.

Недостаточная масса оборудования может приводить к:

• появлению вибраций;
• ухудшению точности обработки;
• повышенному износу инструмента;
• появлению волнистости поверхности;
• снижению качества чистовой обработки.

Особенно критично влияние массы станины проявляется при:

• тяжелом точении;
• глубоком резании;
• обработке твердых материалов;
• работе с длинными деталями;
• высоких нагрузках на шпиндель.

Например, тяжелые токарные станки массой 8–15 тонн обеспечивают значительно более стабильную обработку по сравнению с легкими станками аналогичного размера. Именно поэтому при выборе оборудования для промышленного производства важно учитывать не только мощность шпинделя, но и общую массу конструкции.

Для высокоточной обработки оптимальным решением считаются массивные станки с литой наклонной станиной и усиленными направляющими. Такая конструкция обеспечивает минимальный уровень вибраций, стабильность геометрии и высокое качество обработки даже при интенсивной эксплуатации оборудования.

Тип станины	Жесткость конструкции	Уровень вибраций	Рекомендуемая скорость обработки	Точность позиционирования	Основная область применения
Прямая станина	Средняя	Средний–повышенный	1500–3500 об/мин	±0,02–0,05 мм	Ремонтные работы, единичное производство, базовая токарная обработка
Наклонная станина	Высокая	Низкий	3000–6000 об/мин	±0,005–0,015 мм	Серийное производство, высокоскоростная обработка, CNC производство
Литая чугунная станина	Очень высокая	Низкий	2500–5000 об/мин	±0,003–0,01 мм	Тяжелая обработка, машиностроение, обработка твердых материалов
Минеральное литье	Максимальная	Минимальный	4000–8000 об/мин	±0,001–0,005 мм	Прецизионная обработка, авиация, медицинская промышленность, высокоточные детали

Следует учитывать, что фактическая точность обработки зависит не только от типа станины, но и от качества направляющих, конструкции шпинделя, системы ЧПУ, термостабильности оборудования, балансировки вращающихся узлов и правильности установки станка. Однако именно станина является базовым элементом, определяющим жесткость всей технологической системы.

Для большинства современных производственных предприятий оптимальным решением считаются токарные станки с ЧПУ на литой наклонной станине, так как такая конструкция обеспечивает высокую жесткость, эффективное удаление стружки, минимальный уровень вибраций и стабильную точность обработки даже при интенсивной эксплуатации оборудования.

Направляющие и их влияние на ресурс станка

Направляющие являются одним из ключевых элементов токарного станка с ЧПУ, от которых напрямую зависят точность перемещения рабочих узлов, жесткость конструкции, стабильность обработки и общий ресурс оборудования. Именно по направляющим перемещаются суппорт, револьверная голова и другие подвижные элементы станка, поэтому качество и тип направляющих оказывают критическое влияние на эффективность металлообработки.

Во время работы станка направляющие постоянно подвергаются высоким динамическим нагрузкам, вибрациям, температурным воздействиям и загрязнению стружкой. Недостаточная жесткость или низкое качество направляющих могут приводить к люфтам, ухудшению точности обработки, ускоренному износу оборудования и появлению вибраций при резании металла.

При выборе токарного станка с ЧПУ важно учитывать не только мощность шпинделя или размеры рабочей зоны, но и конструкцию направляющих. Именно они во многом определяют, насколько стабильно оборудование будет работать при длительных нагрузках и тяжелых режимах обработки.

Линейные направляющие

Линейные направляющие представляют собой современную систему перемещения рабочих узлов на основе рельсов и шариковых или роликовых кареток. Такой тип направляющих широко используется в современных токарных центрах благодаря высокой скорости перемещения, точности позиционирования и хорошей динамике работы оборудования.

Линейные направляющие особенно эффективны при:

• высокоскоростной обработке;
• серийном производстве;
• обработке небольших и средних деталей;
• работе с высокими ускорениями;
• прецизионной обработке.

Главным преимуществом линейных направляющих является минимальное сопротивление перемещению, благодаря чему оборудование может развивать высокие скорости подачи и обеспечивать быструю смену позиций инструмента.

Основные преимущества линейных направляющих:

• высокая скорость перемещений;
• минимальное трение;
• высокая точность позиционирования;
• быстрая динамика работы;
• снижение энергопотребления;
• плавность движения рабочих узлов.

Однако линейные направляющие имеют и определенные ограничения. При тяжелой обработке крупногабаритных деталей они уступают коробчатым направляющим по жесткости и способности выдерживать экстремальные нагрузки.

Для высокоскоростных токарных центров BOCHI, NEWAY, EASTERN CNC, JIANKE, RAIS и VICTOR линейные направляющие часто являются оптимальным решением благодаря сочетанию скорости, точности и производительности.

Коробчатые направляющие

Коробчатые направляющие представляют собой массивную систему скольжения с большой площадью контакта между подвижными элементами станка. Такой тип конструкции отличается высокой жесткостью, устойчивостью к вибрациям и способностью выдерживать большие нагрузки при тяжелой обработке металла.

Коробчатые направляющие особенно востребованы:

• в тяжелом машиностроении;
• при глубоком резании металла;
• обработке твердых материалов;
• работе с крупногабаритными деталями;
• при высоких нагрузках на шпиндель.

Благодаря большой площади контакта коробчатые направляющие эффективно гасят вибрации и обеспечивают высокую стабильность обработки даже при значительных силах резания.

Основные преимущества коробчатых направляющих:

• максимальная жесткость конструкции;
• устойчивость к вибрациям;
• высокий ресурс работы;
• стабильность тяжелой обработки;
• способность выдерживать большие нагрузки;
• повышенная долговечность оборудования.

Главным недостатком коробчатых направляющих является более низкая скорость перемещения по сравнению с линейными системами. Из-за повышенного трения оборудование имеет меньшую динамику работы, однако для тяжелой обработки это часто является преимуществом, а не недостатком.

Что лучше для тяжелой обработки

При выборе токарного станка для тяжелой обработки металла решающую роль играют жесткость конструкции, устойчивость к вибрациям и способность оборудования выдерживать высокие силы резания. Именно поэтому для обработки крупных деталей, работы с твердыми материалами и глубокого съема металла чаще всего используются коробчатые направляющие.

Для тяжелой обработки особенно важны:

• стабильность геометрии;
• минимальный уровень вибраций;
• высокий ресурс направляющих;
• устойчивость к ударным нагрузкам;
• способность работать на низких оборотах с высоким моментом.

Если предприятие специализируется на:

• тяжелом машиностроении;
• обработке крупных валов;
• производстве фланцев;
• обработке нержавеющей стали;
• обработке титана или жаропрочных сплавов;

то оптимальным решением обычно становятся станки с коробчатыми направляющими и усиленной литой станиной.

Для серийного производства деталей среднего размера, высокоскоростной обработки и работы с алюминием чаще выбираются станки с линейными направляющими, так как они обеспечивают более высокую скорость перемещений и производительность.

Тип направляющих	Жесткость	Скорость перемещения	Уровень вибраций	Ресурс работы	Лучшее применение
Линейные направляющие	Средняя–высокая	30–60 м/мин	Средний	Высокий	Высокоскоростная и серийная обработка
Коробчатые направляющие	Максимальная	10–25 м/мин	Минимальный	Очень высокий	Тяжелая обработка и крупногабаритные детали

Следует учитывать, что ресурс направляющих зависит не только от типа конструкции, но и от качества смазки, правильности эксплуатации, уровня загрязнения рабочей зоны и регулярности технического обслуживания оборудования.

Для современных промышленных предприятий оптимальный выбор направляющих должен основываться на реальных производственных задачах. Если приоритетом является скорость и производительность — чаще выбираются линейные направляющие. Если основная задача заключается в тяжелой и стабильной обработке — предпочтение обычно отдается коробчатым системам.

Выбор системы ЧПУ

Система ЧПУ является «мозгом» токарного станка и отвечает за управление всеми технологическими процессами обработки. Именно от системы управления зависят точность позиционирования, скорость обработки, удобство программирования, стабильность работы оборудования и возможности дальнейшей автоматизации производства.

Современные токарные станки BOCHI, NEWAY, EASTERN CNC, JIANKE, RAIS и VICTOR могут комплектоваться различными системами ЧПУ в зависимости от задач производства, уровня автоматизации и требований заказчика. Наиболее распространенными решениями на мировом рынке являются FANUC, Siemens, Mitsubishi и Syntec.

При выборе системы ЧПУ важно учитывать не только функциональные возможности оборудования, но и наличие сервисной поддержки, доступность специалистов, совместимость с CAD/CAM системами, удобство обучения операторов и стоимость дальнейшего обслуживания.

FANUC

FANUC является одной из самых распространенных систем ЧПУ в мире и считается промышленным стандартом для металлообрабатывающего оборудования. Данная система отличается высокой надежностью, стабильностью работы и огромным опытом применения на предприятиях различного масштаба.

Системы FANUC широко используются на токарных станках BOCHI, NEWAY, EASTERN CNC, JIANKE, RAIS и VICTOR благодаря высокой совместимости с промышленным оборудованием и большому количеству готовых решений для автоматизации производства.

Основные преимущества FANUC:

• высокая надежность;
• стабильная работа при длительных нагрузках;
• широкое распространение в промышленности;
• большое количество специалистов;
• простая интеграция с автоматизацией;
• поддержка современных CAD/CAM систем;
• высокая скорость обработки программ.

FANUC особенно хорошо подходит для серийного производства, автоматизированных линий и предприятий с высокой загрузкой оборудования.

Siemens

Siemens является одной из наиболее функциональных и технологически развитых систем ЧПУ на рынке промышленного оборудования. Данная система отличается мощными возможностями программирования, гибкой настройкой технологических процессов и глубокой интеграцией с цифровым производством.

Системы Siemens особенно востребованы на предприятиях, использующих сложную обработку, автоматизацию и интеграцию оборудования в единую цифровую производственную среду.

Основные преимущества Siemens:

• широкие возможности программирования;
• гибкая настройка интерфейса;
• удобная интеграция CAD/CAM;
• поддержка сложной многокоординатной обработки;
• высокая точность интерполяции;
• современные функции цифрового производства.

Системы Siemens часто используются на высокоточных токарно-фрезерных центрах и оборудовании для сложной обработки деталей.

Mitsubishi

Mitsubishi является надежной промышленной системой ЧПУ, ориентированной на стабильную работу, высокую скорость обработки и длительный ресурс эксплуатации. Данная система активно используется в машиностроении, серийном производстве и автоматизированных производственных линиях.

Системы Mitsubishi отличаются хорошим соотношением функциональности, надежности и стоимости, что делает их востребованными на предприятиях среднего и крупного производства.

Основные преимущества Mitsubishi:

• стабильная работа оборудования;
• высокая скорость обработки данных;
• надежность при интенсивной эксплуатации;
• хорошая совместимость с промышленной автоматизацией;
• простое обслуживание;
• длительный срок службы.

Mitsubishi часто используется на производственных предприятиях с высокой загрузкой оборудования и непрерывным циклом обработки.

Syntec

Syntec является современной системой ЧПУ, которая получила широкое распространение благодаря доступной стоимости, простоте освоения и хорошему набору базовых функций для металлообработки.

Данная система активно применяется на токарных станках среднего класса и подходит для предприятий, которым требуется современное CNC-оборудование с оптимальным соотношением цены и функциональности.

Основные преимущества Syntec:

• доступная стоимость;
• простое обучение операторов;
• удобный интерфейс;
• хорошая скорость работы;
• поддержка базовой автоматизации;
• подходит для большинства стандартных задач.

Системы Syntec часто используются на небольших и средних производствах, где важны простота эксплуатации и минимальные затраты на внедрение оборудования.

Система ЧПУ	Преимущества	Недостатки	Для чего подходит
FANUC	Максимальная надежность, высокая скорость, много специалистов, развитая автоматизация	Высокая стоимость	Серийное производство, автоматизированные линии, тяжелая загрузка
Siemens	Гибкое программирование, мощная интеграция CAD/CAM, сложная обработка	Более сложное обучение операторов	Высокоточная и многокоординатная обработка
Mitsubishi	Стабильность работы, надежность, высокая скорость обработки	Меньше распространение по сравнению с FANUC	Машиностроение и интенсивное серийное производство
Syntec	Доступная стоимость, простота освоения, удобный интерфейс	Меньше сложных функций и автоматизации	Малые и средние производства

На что влияет система ЧПУ

Система ЧПУ влияет не только на управление оборудованием, но и на эффективность всего производственного процесса. Именно поэтому при выборе токарного станка важно учитывать долгосрочные факторы эксплуатации, обслуживания и интеграции оборудования.

Основные факторы, на которые влияет система ЧПУ:

• скорость обучения операторов;
• удобство программирования;
• доступность сервисного обслуживания;
• совместимость с CAD/CAM системами;
• поддержка постпроцессоров;
• возможности автоматизации;
• стабильность работы оборудования;
• скорость обработки управляющих программ;
• удобство диагностики неисправностей;
• стоимость дальнейшей эксплуатации.

Для современных производств особенно важна интеграция системы ЧПУ с CAD/CAM программами. Это позволяет автоматически создавать управляющие программы, ускорять запуск новых деталей в производство и минимизировать вероятность ошибок при программировании.

Также большое значение имеет наличие специалистов по конкретной системе ЧПУ. Например, FANUC и Siemens имеют огромное распространение на рынке промышленного оборудования, благодаря чему предприятиям проще находить операторов, программистов и сервисных инженеров.

При выборе токарного станка BOCHI, NEWAY, EASTERN CNC, JIANKE, RAIS или VICTOR рекомендуется заранее учитывать уровень подготовки персонала, особенности производства и перспективы дальнейшей автоматизации предприятия. Правильно подобранная система ЧПУ позволяет значительно повысить производительность, сократить время переналадки и обеспечить стабильную работу оборудования на протяжении многих лет.

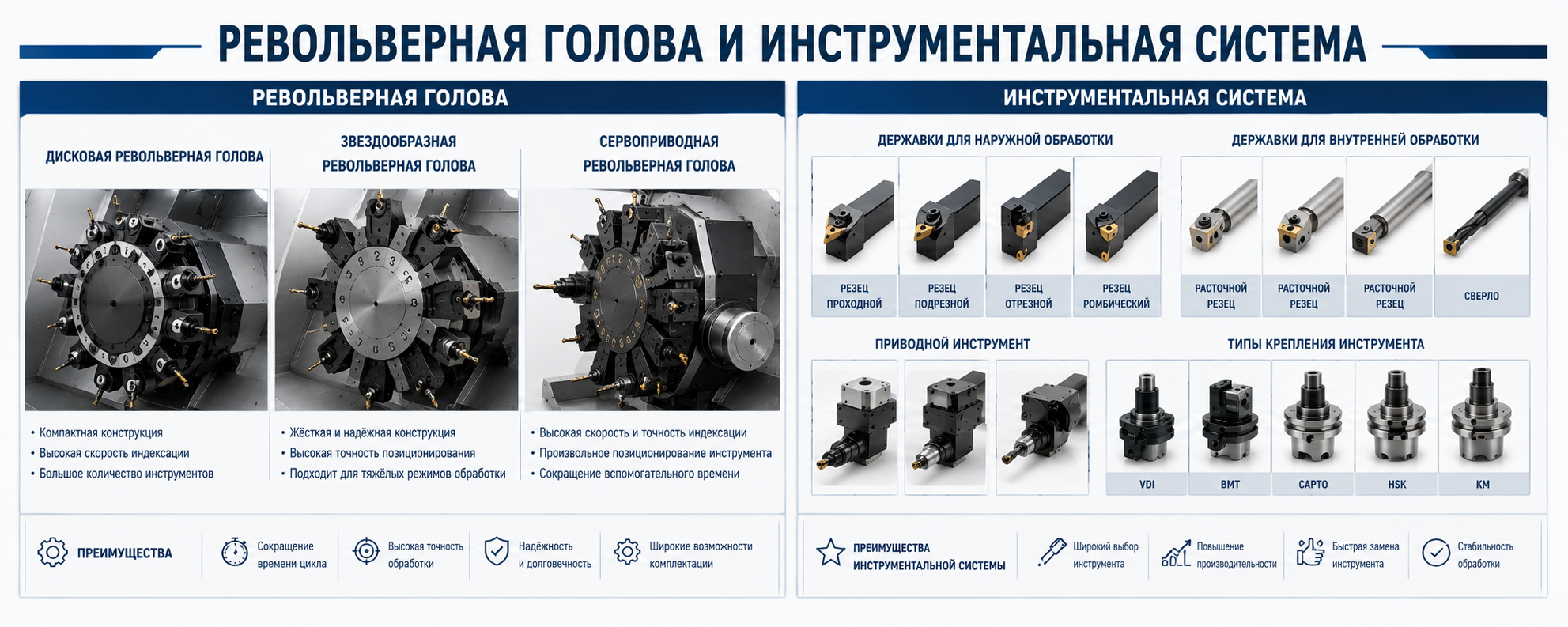

Револьверная голова и инструментальная система

Револьверная голова является одним из ключевых узлов токарного станка с ЧПУ и напрямую влияет на производительность оборудования, скорость обработки, точность позиционирования инструмента и возможности выполнения сложных технологических операций. Именно в револьверной голове размещаются токарные резцы, сверла, приводной инструмент и дополнительные технологические блоки.

Современные токарные станки BOCHI, NEWAY, EASTERN CNC, JIANKE, RAIS и VICTOR оснащаются высокотехнологичными револьверными системами с различным количеством инструментальных позиций, высокой скоростью индексации и поддержкой приводного инструмента. При выборе оборудования важно учитывать не только количество инструментов, но и тип крепления, жесткость системы, скорость смены позиций и возможности дальнейшей автоматизации.

Количество инструментальных позиций

Количество инструментальных позиций определяет, сколько различных инструментов может одновременно находиться в револьверной голове станка. От этого напрямую зависит возможность выполнения нескольких операций без ручной переналадки оборудования.

На современных токарных станках наиболее распространены револьверные головы на:

• 8 позиций;
• 10 позиций;
• 12 позиций;
• 16 позиций;
• 20 и более позиций для сложной обработки.

Чем больше инструментальных позиций, тем:

• меньше переналадок;
• выше производительность;
• шире возможности комплексной обработки;
• проще организовать серийное производство;
• быстрее выполняются сложные технологические циклы.

Для стандартной токарной обработки часто достаточно 8–12 позиций. Однако при использовании приводного инструмента, оси Y, сверлильных операций и сложной токарно-фрезерной обработки рекомендуется выбирать станки с 12–16 инструментальными позициями.

При серийном производстве большое количество инструментов позволяет:

• снизить время цикла;
• уменьшить ручные перенастройки;
• сократить простой оборудования;
• автоматизировать производство.

Приводной инструмент

Приводной инструмент значительно расширяет возможности токарного станка с ЧПУ и позволяет выполнять не только точение, но и фрезерование, сверление, нарезание резьбы и обработку сложных контуров без переустановки детали.

В револьверной голове устанавливаются специальные инструментальные блоки с собственным приводом, которые передают вращение режущему инструменту. Благодаря этому станок становится полноценным токарно-фрезерным центром.

Приводной инструмент особенно востребован при производстве:

• деталей гидравлики;
• корпусных компонентов;
• сложных фланцев;
• автомобильных деталей;
• авиационных компонентов;
• изделий со сложной геометрией.

Основные преимущества приводного инструмента:

• сокращение количества установов детали;
• повышение точности обработки;
• уменьшение времени производственного цикла;
• снижение количества оборудования в цеху;
• комплексная обработка за один установ;
• повышение производительности производства.

Для современных производств наличие приводного инструмента становится практически обязательным требованием, особенно при серийной обработке деталей сложной формы.

BMT или VDI

Одним из важных параметров инструментальной системы является тип крепления инструмента в револьверной голове. Наиболее распространенными стандартами являются BMT и VDI.

Система VDI представляет собой классическое цилиндрическое крепление инструмента с радиальной фиксацией. Данная конструкция широко используется на универсальных токарных станках и оборудовании средней производительности.

Преимущества VDI:

• простая замена инструмента;
• широкое распространение;
• доступная стоимость оснастки;
• удобство обслуживания.

Однако при высоких нагрузках и тяжелой обработке VDI может уступать современным системам по жесткости фиксации.

Система BMT представляет собой более современное решение с торцевым креплением инструментального блока. Такая конструкция обеспечивает значительно более высокую жесткость и стабильность обработки.

Преимущества BMT:

• максимальная жесткость крепления;
• высокая точность позиционирования;
• устойчивость к вибрациям;
• лучшее качество тяжелой обработки;
• повышенная стабильность при работе приводного инструмента.

Для тяжелого машиностроения, высокоточной обработки и интенсивного серийного производства чаще рекомендуется система BMT.

Параметр	VDI	BMT
Жесткость крепления	Средняя	Высокая
Точность обработки	Хорошая	Максимальная
Скорость замены инструмента	Высокая	Высокая
Тяжелая обработка	Ограниченно	Оптимально
Работа с приводным инструментом	Хорошо	Отлично
Стоимость оснастки	Ниже	Выше

Скорость смены инструмента

Скорость индексации револьверной головы напрямую влияет на производительность токарного станка с ЧПУ. При серийном производстве каждая секунда смены инструмента оказывает влияние на общее время производственного цикла.

Современные токарные центры способны выполнять смену инструмента за:

• 0,2–0,5 секунды на высокоскоростных моделях;
• 0,5–1 секунду на стандартных станках;
• 1–2 секунды на тяжелом оборудовании.

Высокая скорость смены инструмента особенно важна:

• в серийном производстве;
• при сложных циклах обработки;
• при большом количестве операций;
• на автоматизированных линиях.

Быстрая индексация револьверной головы позволяет существенно сократить время цикла и повысить общую эффективность производства.

Автоматизация токарного производства

Современное металлообрабатывающее производство все чаще ориентируется на автоматизацию технологических процессов. Использование автоматизированных систем позволяет сократить влияние человеческого фактора, повысить производительность оборудования, снизить количество брака и обеспечить стабильную работу станков в круглосуточном режиме.

Современные токарные станки BOCHI, NEWAY, EASTERN CNC, JIANKE, RAIS и VICTOR могут оснащаться различными системами автоматизации в зависимости от задач предприятия и уровня производственной нагрузки.

Барфидер

Барфидер представляет собой устройство автоматической подачи пруткового материала в шпиндель станка. Данная система широко используется при серийной обработке деталей из прутка.

Использование барфидера позволяет:

• автоматизировать загрузку материала;
• снизить участие оператора;
• обеспечить непрерывную работу станка;
• увеличить производительность;
• уменьшить простой оборудования.

Барфидеры особенно востребованы при массовом производстве:

• валов;
• втулок;
• штуцеров;
• резьбовых элементов;
• гидравлических компонентов.

Роботизированная загрузка

Роботизированные системы загрузки позволяют полностью автоматизировать подачу заготовок и выгрузку готовых деталей. В качестве загрузочных систем используются промышленные роботы, манипуляторы и автоматические портальные комплексы.

Преимущества роботизированной загрузки:

• круглосуточная работа оборудования;
• минимизация ручного труда;
• повышение производительности;
• стабильность производственного процесса;
• снижение вероятности ошибок оператора.

Такие системы особенно эффективны в серийном и массовом производстве.

Конвейер стружки

Конвейер стружки предназначен для автоматического удаления металлической стружки из рабочей зоны станка. При интенсивной обработке большое количество стружки может ухудшать качество обработки, повышать температуру резания и создавать риск повреждения оборудования.

Использование конвейера позволяет:

• поддерживать чистоту рабочей зоны;
• улучшить охлаждение инструмента;
• снизить вероятность повреждения оборудования;
• уменьшить простой станка;
• повысить стабильность обработки.

Для тяжелой обработки и серийного производства наличие автоматического конвейера стружки считается практически обязательным требованием.

Автоматический измерительный контроль

Автоматические измерительные системы позволяют контролировать размеры детали и состояние инструмента непосредственно во время обработки. Для этого используются измерительные щупы, датчики касания и системы контроля инструмента.

Автоматический контроль обеспечивает:

• повышение точности обработки;
• снижение количества брака;
• контроль износа инструмента;
• автоматическую коррекцию размеров;
• стабильность серийного производства.

Современные измерительные системы особенно востребованы при высокоточной обработке и автоматизированном производстве, где критически важна стабильная повторяемость размеров деталей.

Полезные дополнительные опции

При выборе токарного станка с ЧПУ многие предприятия ориентируются исключительно на базовые технические характеристики оборудования: мощность шпинделя, размеры рабочей зоны, тип направляющих и систему ЧПУ. Однако именно дополнительные опции во многом определяют удобство эксплуатации станка, уровень автоматизации производства, стабильность обработки и итоговую производительность оборудования.

Современные токарные станки BOCHI, NEWAY, EASTERN CNC, JIANKE, RAIS и VICTOR могут оснащаться широким набором дополнительных систем, которые позволяют повысить точность обработки, сократить время производственного цикла, уменьшить влияние человеческого фактора и продлить срок службы инструмента.

Для промышленного производства особенно важны опции, связанные с автоматическим измерением, контролем инструмента, эффективным охлаждением зоны резания и мониторингом состояния оборудования.

Оснащение датчиками RENISHAW

Измерительные системы RENISHAW являются одним из наиболее востребованных решений для автоматического контроля размеров деталей и привязки инструмента на токарных станках с ЧПУ.

С помощью измерительных щупов станок может автоматически:

• измерять размеры детали;
• контролировать положение заготовки;
• определять длину инструмента;
• выполнять автоматическую коррекцию размеров;
• контролировать износ режущего инструмента;
• уменьшать количество брака.

Главным преимуществом систем RENISHAW является минимизация человеческого фактора и повышение стабильности обработки. Особенно важны такие системы при серийном производстве, высокоточной обработке и работе в автоматическом режиме.

Использование измерительных щупов позволяет:

• сократить время наладки;
• повысить повторяемость размеров;
• снизить количество контрольных операций;
• уменьшить вероятность ошибок оператора;
• автоматизировать контроль качества.

Система контроля инструмента

Система контроля инструмента предназначена для автоматического отслеживания состояния режущего инструмента во время обработки. При интенсивной эксплуатации станка износ или поломка инструмента могут привести к браку деталей, повреждению оборудования и остановке производства.

Современные системы контроля способны:

• определять поломку инструмента;
• контролировать длину режущей кромки;
• отслеживать износ инструмента;
• автоматически корректировать параметры обработки;
• останавливать станок при аварийной ситуации.

Для серийного производства наличие автоматического контроля инструмента особенно важно, так как позволяет предотвратить выпуск бракованных деталей и существенно снизить риск повреждения шпинделя или револьверной головы.

Системы контроля инструмента особенно востребованы:

• при работе в автоматическом режиме;
• на безлюдных сменах;
• в серийном производстве;
• при высокоточной обработке;
• при использовании дорогого инструмента.

Автоматическая подача СОЖ

Система автоматической подачи смазочно-охлаждающей жидкости (СОЖ) обеспечивает стабильное охлаждение зоны резания и эффективный отвод тепла во время обработки металла.

При токарной обработке высокие температуры в зоне резания могут вызывать:

• ускоренный износ инструмента;
• деформацию детали;
• ухудшение шероховатости поверхности;
• снижение точности обработки;
• образование наростов на режущей кромке.

Автоматическая система подачи СОЖ позволяет:

• увеличить ресурс инструмента;
• улучшить качество поверхности;
• стабилизировать температуру обработки;
• уменьшить вероятность перегрева;
• повысить стабильность резания.

Для современных токарных центров наличие автоматической подачи СОЖ является практически обязательным стандартом промышленной обработки.

Высокое давление СОЖ

Системы подачи СОЖ высокого давления особенно важны при обработке нержавеющих сталей, титана, жаропрочных сплавов и других труднообрабатываемых материалов.

Высокое давление СОЖ позволяет:

• эффективно охлаждать режущий инструмент;
• улучшить удаление стружки;
• предотвратить перегрев зоны резания;
• повысить стойкость инструмента;
• уменьшить вероятность образования длинной стружки.

Современные системы высокого давления обычно работают в диапазоне:

• 20–30 бар — стандартная обработка;
• 50–70 бар — обработка нержавеющей стали;
• 80–150 бар — глубокое сверление и тяжелая обработка.

При глубоком сверлении и обработке сложных материалов высокое давление СОЖ позволяет значительно повысить стабильность обработки и увеличить производительность оборудования.

Уловители деталей

Уловители деталей используются для автоматического приема готовых изделий после завершения обработки. Данная система особенно востребована при серийном производстве мелких и средних деталей.

После завершения обработки специальный механизм аккуратно принимает деталь и перемещает ее в накопительный контейнер или на конвейер.

Использование уловителей деталей позволяет:

• автоматизировать выгрузку продукции;
• уменьшить участие оператора;
• снизить риск повреждения деталей;
• обеспечить непрерывную работу оборудования;
• повысить производительность производства.

Для автоматизированных линий и безлюдного производства уловители деталей являются важным элементом комплексной автоматизации.

Освещение рабочей зоны

Качественное освещение рабочей зоны играет важную роль при эксплуатации токарного станка с ЧПУ. Хорошая видимость позволяет оператору контролировать процесс обработки, быстрее выполнять наладку и своевременно выявлять возможные проблемы.

Современные LED-системы освещения обеспечивают:

• яркое освещение рабочей зоны;
• низкое энергопотребление;
• длительный срок службы;
• устойчивость к вибрациям и СОЖ;
• комфортную работу оператора.

Для высокоточной обработки и сложных технологических операций качественное освещение особенно важно, так как позволяет лучше контролировать состояние инструмента и качество поверхности детали.

Система мониторинга нагрузки шпинделя

Система мониторинга нагрузки шпинделя предназначена для контроля текущих нагрузок на шпиндельный узел во время обработки. Данная функция позволяет отслеживать состояние оборудования и предотвращать аварийные ситуации.

Система способна:

• контролировать перегрузки шпинделя;
• отслеживать изменение нагрузки при резании;
• предупреждать о неправильных режимах обработки;
• снижать риск поломки инструмента;
• защищать оборудование от перегрузок.

Мониторинг нагрузки особенно полезен:

• при тяжелой обработке;
• работе с твердыми материалами;
• использовании дорогого инструмента;
• автоматизированном производстве;
• круглосуточной эксплуатации оборудования.

Современные системы мониторинга могут автоматически корректировать режимы резания, снижать подачу или останавливать станок при критических нагрузках, что значительно повышает безопасность эксплуатации оборудования и продлевает срок службы шпиндельного узла.

При выборе токарного станка с ЧПУ важно учитывать не только базовую конфигурацию оборудования, но и возможность установки дополнительных опций в будущем. Для современных производственных предприятий именно автоматизация, контроль обработки и интеллектуальные системы управления становятся ключевыми факторами повышения эффективности металлообработки.

Экономика эксплуатации и скрытые расходы

При выборе токарного станка с ЧПУ многие предприятия ориентируются преимущественно на первоначальную стоимость оборудования. Однако на практике цена покупки составляет лишь часть общих затрат, связанных с эксплуатацией станка. Основные расходы формируются в процессе многолетней работы оборудования и включают энергопотребление, сервисное обслуживание, замену инструмента, простой производства и ремонт.

Ошибка при выборе дешевого оборудования часто приводит к значительно более высоким затратам в будущем. Низкая жесткость конструкции, слабый шпиндель, нестабильная электроника, проблемы с сервисом и дефицит запчастей могут вызывать частые остановки производства, потерю точности обработки и рост себестоимости продукции.

Именно поэтому современные производственные предприятия все чаще оценивают не только цену станка, но и полную стоимость владения оборудованием на протяжении всего срока эксплуатации.

Энергопотребление станка

Энергопотребление токарного станка с ЧПУ напрямую влияет на эксплуатационные расходы предприятия. Особенно заметно это при круглосуточной работе оборудования, серийном производстве и использовании мощных шпиндельных приводов.

Основными потребителями электроэнергии являются:

• главный привод шпинделя;
• сервоприводы осей;
• гидравлическая система;
• система подачи СОЖ;
• конвейер стружки;
• система охлаждения;
• автоматизация и периферийное оборудование.

Современные токарные станки BOCHI, NEWAY, EASTERN CNC, JIANKE, RAIS и VICTOR используют энергоэффективные сервосистемы и интеллектуальное управление нагрузкой, что позволяет значительно снизить расход электроэнергии по сравнению с устаревшим оборудованием.

Среднее энергопотребление токарных станков:

Тип оборудования	Среднее энергопотребление
Компактные токарные станки	8–15 кВт/ч
Средние токарные центры	15–35 кВт/ч
Тяжелые токарные станки	40–100 кВт/ч и более

При длительной эксплуатации разница в энергопотреблении между современным и устаревшим оборудованием может составлять десятки тысяч рублей в год.

Стоимость обслуживания

Регулярное техническое обслуживание является обязательным условием стабильной и долговечной работы токарного станка с ЧПУ. В процессе эксплуатации необходимо проводить диагностику оборудования, замену расходных материалов, контроль направляющих, обслуживание гидравлики и настройку рабочих узлов.

На стоимость обслуживания влияют:

• качество комплектующих;
• сложность конструкции станка;
• тип системы ЧПУ;
• доступность сервисных инженеров;
• интенсивность эксплуатации;
• наличие автоматизации.

Дешевые станки часто требуют более частого ремонта из-за низкого качества компонентов, нестабильной электроники и недостаточной жесткости конструкции.

На профессиональном оборудовании основные расходы обычно ограничиваются:

• плановым сервисом;
• заменой фильтров и масел;
• контролем геометрии;
• проверкой направляющих;
• обслуживанием шпинделя и гидравлики.

Для промышленного производства особенно важно наличие официального сервисного центра и технической поддержки поставщика оборудования.

Доступность запчастей

Одним из наиболее недооцененных факторов при покупке токарного станка является доступность запасных частей. Даже надежное оборудование со временем требует замены отдельных компонентов, поэтому отсутствие склада запчастей может приводить к длительным простоям производства.

Наиболее востребованные запасные части:

• подшипники шпинделя;
• датчики и энкодеры;
• сервомоторы;
• гидравлические компоненты;
• насосы СОЖ;
• инструментальные блоки;
• элементы электроники и ЧПУ.

При выборе оборудования важно заранее уточнять:

• наличие склада запчастей;
• сроки поставки компонентов;
• наличие сервисных инженеров;
• поддержку производителя;
• стоимость основных комплектующих.

Для предприятий с высокой загрузкой оборудования даже несколько дней простоя могут приводить к серьезным финансовым потерям.

Стоимость инструмента и оснастки

Расходы на режущий инструмент и оснастку являются одной из крупнейших статей затрат при эксплуатации токарного станка с ЧПУ. На стоимость обработки напрямую влияют режимы резания, жесткость оборудования, качество шпинделя и стабильность работы станка.

При недостаточной жесткости оборудования возрастает:

• износ инструмента;
• риск поломки режущих пластин;
• уровень вибраций;
• нестабильность обработки;
• расход дорогостоящей оснастки.

Современные жесткие токарные центры позволяют:

• увеличить ресурс инструмента;
• использовать более агрессивные режимы резания;
• снизить количество замен инструмента;
• повысить производительность;
• уменьшить себестоимость обработки.

Особенно заметна разница при работе с:

• нержавеющей сталью;
• титаном;
• жаропрочными сплавами;
• тяжелыми режимами резания.

Простои производства

Простой оборудования является одним из самых дорогих скрытых факторов при эксплуатации токарных станков с ЧПУ. Даже кратковременная остановка производства может приводить к потере заказов, срыву сроков поставки и финансовым убыткам.

Основные причины простоев:

• поломка оборудования;
• отсутствие запчастей;
• неисправности системы ЧПУ;
• поломка инструмента;
• ошибки оператора;
• нестабильная работа электроники;
• некачественное сервисное обслуживание.

На крупных производствах стоимость простоя одного станка может составлять:

• от нескольких сотен до нескольких тысяч долларов в сутки;
• потери производительности целого участка;
• нарушение производственной цепочки;
• срыв сроков поставки продукции.

Именно поэтому надежность оборудования и качество сервисной поддержки зачастую оказываются важнее первоначальной экономии при покупке станка.

Стоимость владения станком (TCO)

Для объективной оценки эффективности оборудования используется показатель полной стоимости владения станком — TCO (Total Cost of Ownership). Данный показатель учитывает не только цену покупки оборудования, но и все расходы, возникающие в процессе эксплуатации.

Формула расчета TCO:

Где:

• Cпокупки — стоимость приобретения станка;
• Cобслуживания — расходы на сервис и ремонт;
• Cэнергии — затраты на электроэнергию;
• Cпростоя — потери от остановок производства.

Пример расчета:

• стоимость станка — 180 000 $;
• обслуживание за 5 лет — 35 000 $;
• энергопотребление — 22 000 $;
• простои производства — 18 000 $.

Таким образом, фактическая стоимость владения оборудованием за несколько лет может значительно превышать первоначальную цену покупки.

Параметр	Дешевый станок	Профессиональный станок
Первоначальная стоимость	Ниже	Выше
Ресурс оборудования	Ниже	Высокий
Точность обработки	Средняя	Высокая
Расход инструмента	Повышенный	Оптимизированный
Вероятность простоев	Высокая	Минимальная
Энергопотребление	Выше	Ниже
Стоимость обслуживания	Нестабильная	Прогнозируемая
Доступность сервиса	Ограниченная	Высокая
Общая стоимость владения	Часто выше	Экономически выгоднее

Для современных производственных предприятий важнейшим критерием выбора становится не минимальная цена оборудования, а максимальная эффективность и стабильность работы станка на протяжении всего срока эксплуатации. Именно поэтому профессиональные токарные центры с качественной сервисной поддержкой и надежной конструкцией чаще оказываются значительно выгоднее в долгосрочной перспективе.

Частые ошибки при выборе токарного станка ЧПУ

Выбор токарного станка с ЧПУ требует комплексного анализа производственных задач, условий эксплуатации и перспектив развития предприятия. На практике многие компании допускают типовые ошибки, которые впоследствии приводят к снижению производительности, увеличению затрат и проблемам в работе оборудования.

Ниже рассмотрены наиболее распространенные ошибки при подборе токарного станка с ЧПУ.

• Покупка станка «с запасом» — слишком большой запас по размерам обработки, мощности или функциональности часто приводит к переплате за оборудование, повышенным затратам на обслуживание и неэффективной загрузке станка. Оборудование должно соответствовать реальным задачам производства с разумным технологическим резервом.
• Игнорирование жесткости конструкции — недостаточно жесткая станина и слабые направляющие могут вызывать вибрации, ухудшение качества поверхности, быстрый износ инструмента и снижение точности обработки, особенно при тяжелом резании и работе с твердыми материалами.
• Выбор только по цене — дешевый станок не всегда является выгодным решением. Низкая стоимость оборудования часто сопровождается нестабильной электроникой, ограниченным ресурсом, проблемами с сервисом и повышенными расходами в процессе эксплуатации.
• Отсутствие оценки сервиса — перед покупкой важно учитывать наличие сервисного центра, доступность запасных частей, квалификацию инженеров и сроки ремонта оборудования. Даже кратковременный простой станка может приводить к серьезным финансовым потерям.
• Неправильный расчет производительности — многие предприятия оценивают только мощность шпинделя и скорость обработки, не учитывая время смены инструмента, загрузку деталей, скорость перемещений и возможности автоматизации, которые напрямую влияют на реальную производительность станка.
• Игнорирование обучения операторов — эффективность современного токарного станка с ЧПУ напрямую зависит от квалификации персонала. Недостаточная подготовка операторов может приводить к ошибкам программирования, поломкам инструмента, браку и снижению общей эффективности производства.

Для современных производств особенно важно выбирать оборудование не только по техническим характеристикам, но и с учетом надежности конструкции, уровня автоматизации, качества сервисной поддержки и перспектив дальнейшего развития предприятия.

Пример подбора токарного станка под реальные задачи

При выборе токарного станка с ЧПУ важно учитывать не только технические характеристики оборудования, но и реальные производственные задачи предприятия. Один и тот же станок может отлично подходить для серийной обработки небольших деталей, но быть неэффективным для тяжелого резания или высокоточной обработки нержавеющих сталей.

Ниже рассмотрим несколько типовых производственных задач и разберем, какие параметры оборудования являются ключевыми в каждом конкретном случае.

Кейс 1: Производство валов Ø80 мм длиной 600 мм

Предприятие специализируется на производстве валов из углеродистой и легированной стали диаметром до 80 мм и длиной до 600 мм. Производство серийное, требуется высокая стабильность размеров и минимальное время обработки.

Основные требования к оборудованию:

• расстояние между центрами не менее 800–1000 мм;
• жесткая станина;
• стабильная работа на средних и высоких оборотах;
• высокая скорость смены инструмента;
• автоматическая подача СОЖ;
• возможность установки барфидера.

Для такой задачи оптимально подходят:

• токарные центры BOCHI с наклонной литой станиной;
• станки NEWAY для серийного производства;
• компактные токарные центры VICTOR с высокой скоростью обработки.

Рекомендуемая конфигурация:

Параметр	Рекомендуемое значение
Диаметр патрона	8–10 дюймов
РМЦ	800–1000 мм
Мощность шпинделя	11–18 кВт
Обороты шпинделя	3500–4500 об/мин
Тип направляющих	Линейные
Количество инструментов	10–12 позиций

Для серийного производства валов особенно важны высокая скорость перемещений, автоматизация загрузки заготовок и стабильная работа оборудования в длительном цикле.

Кейс 2: Серийная обработка фланцев

Предприятие занимается серийным производством фланцев диаметром 300–500 мм из углеродистой и нержавеющей стали. Основной задачей является высокая производительность при сохранении стабильной геометрии деталей.

Для обработки фланцев особенно важны:

• высокий крутящий момент шпинделя;
• жесткость конструкции;
• стабильность обработки на низких оборотах;
• эффективное удаление стружки;
• мощная гидравлика;
• устойчивость к вибрациям.

Оптимальным решением для подобных задач являются:

• тяжелые токарные станки RAIS;
• токарные центры EASTERN CNC для тяжелой обработки;
• мощные модели BOCHI с коробчатыми направляющими.

Рекомендуемая конфигурация оборудования:

Параметр	Рекомендуемое значение
Диаметр патрона	12–15 дюймов
Максимальный диаметр обработки	600–800 мм
Мощность шпинделя	18–30 кВт
Крутящий момент	Высокий
Тип направляющих	Коробчатые
Тип станины	Литая наклонная

При обработке крупных фланцев высокая жесткость оборудования играет критически важную роль, так как даже небольшие вибрации могут приводить к ухудшению качества поверхности и ускоренному износу инструмента.

Кейс 3: Высокоточная обработка нержавеющей стали

Предприятие производит высокоточные детали из нержавеющей стали для гидравлического оборудования и приборостроения. Основными требованиями являются минимальные допуски, стабильное качество поверхности и высокая повторяемость размеров.

Нержавеющая сталь относится к труднообрабатываемым материалам, поэтому оборудование должно обеспечивать:

• высокую жесткость конструкции;
• минимальный уровень вибраций;
• точное позиционирование;
• эффективное охлаждение зоны резания;
• стабильный крутящий момент;
• высокую термостабильность.

Для подобных задач оптимально подходят:

• высокоточные токарные центры VICTOR;
• станки NEWAY с системой ЧПУ FANUC или Siemens;
• современные токарные центры JIANKE с приводным инструментом.

Рекомендуемая конфигурация:

Параметр	Рекомендуемое значение
Тип направляющих	Линейные высокой точности
Система ЧПУ	FANUC / Siemens
СОЖ высокого давления	50–70 бар
Точность позиционирования	±0,003–0,005 мм
Измерительная система	RENISHAW
Тип крепления инструмента	BMT

При обработке нержавеющей стали особенно важно сочетание высокой жесткости оборудования, стабильной подачи СОЖ и качественной инструментальной системы. Даже незначительные вибрации могут существенно ухудшать качество поверхности и снижать ресурс инструмента.

Какой токарный станок ЧПУ выбрать для разных задач

Выбор токарного станка напрямую зависит от особенностей производства, типа обрабатываемых деталей, объемов выпуска продукции и требований к точности обработки. Для различных задач используются разные конфигурации оборудования.

Задача	Рекомендуемый тип станка	Рекомендуемые бренды
Серийное производство	Токарные центры с линейными направляющими и барфидером	BOCHI, NEWAY, VICTOR
Тяжелая обработка	Станки с коробчатыми направляющими и усиленной станиной	RAIS, EASTERN CNC, BOCHI
Высокоточная обработка	Токарно-фрезерные центры с системой измерения	VICTOR, NEWAY, JIANKE
Мелкие детали	Высокоскоростные токарные автоматы и компактные центры	JIANKE, VICTOR
Длинные валы	Станки с увеличенным РМЦ и задней бабкой	BOCHI, EASTERN CNC
Обработка нержавеющей стали	Жесткие токарные центры с СОЖ высокого давления	NEWAY, VICTOR, RAIS
Автоматизированное производство	Станки с роботизированной загрузкой и противошпинделем	BOCHI, NEWAY, JIANKE

Для современных производственных предприятий оптимальным решением чаще всего становятся многофункциональные токарные центры с высокой жесткостью конструкции, приводным инструментом, современной системой ЧПУ и возможностью дальнейшей автоматизации. Именно такие станки обеспечивают максимальную гибкость производства и позволяют эффективно решать широкий спектр задач металлообработки.

Почему важно выбирать поставщика с сервисом и запуском оборудования

При покупке токарного станка с ЧПУ многие предприятия оценивают только технические характеристики оборудования: мощность шпинделя, систему ЧПУ, размеры рабочей зоны и стоимость станка. Однако в реальных условиях промышленного производства не менее важным фактором является сам поставщик оборудования и его возможности по дальнейшему сопровождению проекта.

Даже самый современный токарный станок не сможет эффективно работать без профессиональной пусконаладки, правильной настройки, обучения операторов и качественной сервисной поддержки. Именно поэтому при выборе оборудования необходимо учитывать не только бренд станка, но и компетенции компании, которая выполняет поставку, запуск и дальнейшее обслуживание оборудования.

Компания «ТЕХИНТЕРКОРН» является официальным поставщиком и эксклюзивным дилером ряда мировых производителей металлообрабатывающего оборудования в Республике Беларусь. Предприятие поставляет современные токарные станки с ЧПУ BOCHI, NEWAY, EASTERN CNC, JIANKE, RAIS и VICTOR, обеспечивая комплексное сопровождение проектов — от подбора оборудования до гарантийного и постгарантийного обслуживания.

Для промышленных предприятий особенно важно, что поставка оборудования выполняется под ключ:

• подбор станка под задачи производства;
• поставка оборудования;
• логистика и доставка;
• разгрузка и установка;
• пусконаладочные работы;
• обучение персонала;
• гарантийное обслуживание;
• постгарантийный сервис;
• поставка инструмента и оснастки;
• техническое сопровождение эксплуатации.

Пусконаладка

Профессиональная пусконаладка является одним из важнейших этапов ввода токарного станка с ЧПУ в эксплуатацию. Даже высокоточное оборудование требует правильной установки, выверки геометрии, настройки параметров системы ЧПУ и проверки всех рабочих узлов перед началом полноценной эксплуатации.

Ошибки при монтаже и запуске оборудования могут приводить к:

• потере точности обработки;
• появлению вибраций;
• нестабильной работе шпинделя;
• ускоренному износу направляющих;
• поломкам оборудования;
• снижению ресурса станка.

Специалисты «ТЕХИНТЕРКОРН» выполняют полный комплекс пусконаладочных работ:

• контроль установки оборудования;
• проверку геометрической точности;
• настройку системы ЧПУ;
• тестирование шпиндельного узла;
• настройку приводов и осей;
• проверку гидравлики и СОЖ;
• контроль работы револьверной головы;
• проведение тестовой обработки деталей.

Профессиональная пусконаладка позволяет обеспечить стабильную и безопасную работу оборудования с первых дней эксплуатации.

Обучение персонала

Современные токарные станки с ЧПУ являются сложным высокотехнологичным оборудованием, эффективность которого напрямую зависит от квалификации операторов, наладчиков и технологов.

Даже мощный и современный станок не сможет обеспечить максимальную производительность без правильно подготовленного персонала. Ошибки операторов могут приводить к:

• поломке инструмента;
• авариям оборудования;
• браку деталей;
• неправильному программированию;
• снижению производительности;
• ускоренному износу узлов станка.

Компания «ТЕХИНТЕРКОРН» обеспечивает обучение персонала заказчика непосредственно на установленном оборудовании.

В программу обучения входят:

• работа с системой ЧПУ;
• базовое программирование;
• привязка инструмента;
• настройка режимов обработки;
• работа с инструментальной системой;
• ежедневное обслуживание станка;
• диагностика ошибок;
• правильная эксплуатация оборудования.

Такой подход позволяет максимально быстро интегрировать новое оборудование в производственный процесс и снизить риск ошибок при эксплуатации.

Наличие склада запчастей

Одним из ключевых факторов надежной эксплуатации токарных станков с ЧПУ является доступность запасных частей и комплектующих. Даже надежное промышленное оборудование со временем требует замены отдельных компонентов, особенно при интенсивной круглосуточной эксплуатации.

Отсутствие необходимых запчастей может приводить к:

• длительным простоям оборудования;
• срыву сроков производства;
• финансовым потерям;
• остановке производственных линий;
• невозможности оперативного ремонта.

«ТЕХИНТЕРКОРН» обеспечивает поставку запасных частей и расходных материалов для станков BOCHI, NEWAY, EASTERN CNC, JIANKE, RAIS и VICTOR, что позволяет значительно сократить время ремонта и минимизировать простой оборудования.

Для производственных предприятий особенно важно наличие:

• оригинальных комплектующих;
• запасных частей для шпинделей;
• датчиков и электроники;
• гидравлических компонентов;
• инструментальных блоков;
• элементов системы ЧПУ;
• компонентов системы СОЖ.

Техническая поддержка

Во время эксплуатации токарного станка с ЧПУ могут возникать вопросы, связанные с настройкой оборудования, обработкой деталей, программированием или диагностикой ошибок системы ЧПУ. В таких ситуациях особенно важна оперативная техническая поддержка поставщика оборудования.

Качественная техническая поддержка позволяет:

• быстро устранять неисправности;
• минимизировать простой оборудования;
• получать рекомендации по обработке;
• оптимизировать режимы резания;
• повышать эффективность производства;
• продлевать ресурс оборудования.

Специалисты «ТЕХИНТЕРКОРН» сопровождают проекты на всех этапах эксплуатации оборудования и помогают предприятиям эффективно использовать возможности токарных станков с ЧПУ.

Техническая поддержка включает:

• консультации по эксплуатации;
• помощь в настройке ЧПУ;
• поддержку по инструменту и оснастке;
• удаленную диагностику;
• выезд сервисных инженеров;
• рекомендации по модернизации производства.

Гарантийное обслуживание

Гарантийное обслуживание является важнейшим элементом надежной эксплуатации промышленного оборудования. Наличие официальной гарантии подтверждает качество оборудования и обеспечивает защиту инвестиций предприятия.

Компания «ТЕХИНТЕРКОРН» обеспечивает официальное гарантийное обслуживание станков BOCHI, NEWAY, EASTERN CNC, JIANKE, RAIS и VICTOR с выполнением всех необходимых сервисных работ.

Гарантийное сопровождение включает:

• диагностику оборудования;
• замену неисправных компонентов;
• ремонт узлов и систем;
• настройку параметров станка;
• обновление программного обеспечения;
• выезд сервисных инженеров.

Особенно важно, что компания обеспечивает не только гарантийное, но и полноценное постгарантийное обслуживание оборудования. Для промышленных предприятий это критически важный фактор, так как срок эксплуатации современных токарных станков с ЧПУ может составлять десятки лет.

Комплексный подход «ТЕХИНТЕРКОРН» позволяет предприятиям получать не просто поставку оборудования, а полноценное техническое решение под ключ — от выбора токарного станка и запуска производства до многолетнего сервисного сопровождения и технической поддержки эксплуатации оборудования.
