Vcenter-H22W/H26W

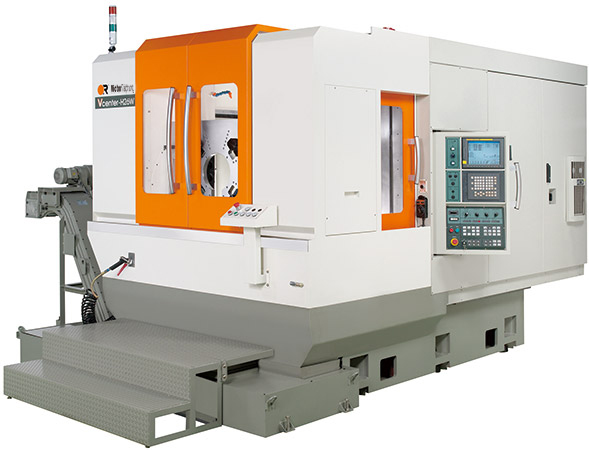

Станок для обработки литых колесных дисков Vcenter-H22W/H26W
Вследствие возросшей потребности в обратном растачивании отверстия для вентиля колесного диска был разработан станок Vcenter-H26W, который удовлетворяет потребность производителей колесных дисков ОЕМ в обработке колесных дисков размеров 13"~ 26".
Передовое решение в растачивании отверстий под крепежные болты и отверстий для вентиля с ОБЕИХ сторон обеспечивает более высокую точность местоположения на колесных дисках от 21 до 26 дюймов.
3-осевая подвижная стойка позволяет достичь ускоренной подачи 48/48/48 m/min.

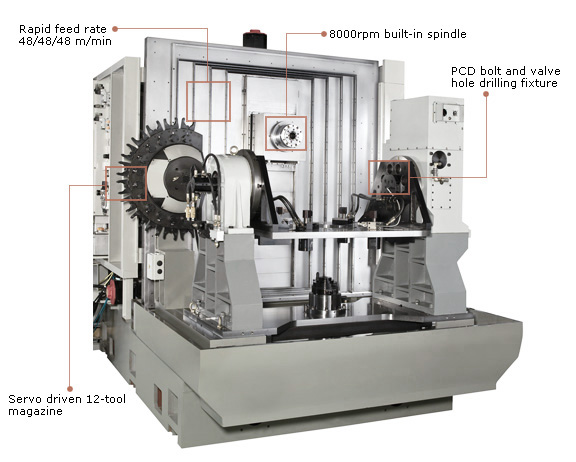

Конструктивный вид
Характеристики
Видео
| Параметр | Единица измерения | Vcenter-H22W | Vcenter-H26W |
|---|---|---|---|
| Ход по оси X | mm (дюймы) | 720 (28.34) | 720 (28.34) |
| Ход по оси Y | mm (дюймы) | 720 (28.34) | 720 (28.34) |
| Ход по оси Z | mm (дюймы) | 520 (20.47) | 520 (20.47) |
| От хвостовика шпинделя до стола | mm (дюймы) | 170~690 (6.69~27.16) | 170~690 (6.69~27.16) |
| Макс. диапазон — диаметр расположения только крепежных отверстий и отверстий для вентиля колес | 22" | 24” (опц. 26”) | |
| Макс. диапазон — декоративные отверстия колес | 22" | 24” (опц. 26”) | |
| Двигатель шпинделя (cont./30min) | kW (HP) | L: 15/18.5 (20/25) H: 18.5/22 (25/29.5). | L: 15/18.5 (20/25) H: 18.5/22 (25/29.5) |
| Скорость шпинделя | rpm | 8000 (встроенный) | 8000 (встроенный) |
| Ускоренная подача по оси X/Y/Z | m/min (IPM) | 48/48/48 (1890/1890/1890) | 48/48/48 (1890/1890/1890) |
| Двигатель подачи по оси X/Y/Z | kW (HP) | 4.5/4.5/5.5 (6/6/7.4) | 4.5/4.5/5.5 (6/6/7.4) |
| Макс. длина инструмента | mm (дюймы) | 350 (13.8) | 350 (13.8) |
| Макс. вес инструмента | Kg (фунты) | 7 (15.47) | 7 (15.47) |
| Макс. диаметр инструмента [без смежного инструмента] | mm (дюймы) | 80[125] (3.15[4.92]) | 80[125] (3.15[4.92]) |
| Время смены инструмента | sec | 1.8 (C-C), 6.5 (C-C) | 10 (T-T), 15 (C-C) |
| Емкость магазина | 24 (диск) | 12 | |
| Бак СОЖ | литры (галлоны) | 550 (145) | 550 (145) |
| Потребляемая мощность | kVA | 45 | 45 |
| Контроллер | Fanuc | 0i-MD | 0i-MD |
| Размеры станка (вкл. транспортер для удаления стружки и шаговый стол) | mm (дюймы) | 3154 x 4884 x 2645 (124.2 x 192.3 x 104.2) | 3540 x 4859 x 2645 (139.4 x 191.3 x 104.2) |
| Вес станка | Kg (lbs) | 10500 (23100) | 10500 (23100) |
