Vcenter-85W
Станок для обработки литых колесных дисков Vcenter-85W
Надежная работа обрабатывающих центров компании Victor представляет собой идеальное дополнение производственной линии колесных дисков. Тяжелая структура миханитового литья быстро погашает вибрации, возникающие при резке, и позволяет сохранять точность весь срок службы. Монолитная конструкция станка и его контрольная сборка гарантируют работу в непрерывном режиме. Улучшенная производительность, ускоренная подача и жесткий шпиндельный узел уменьшают время обработки.

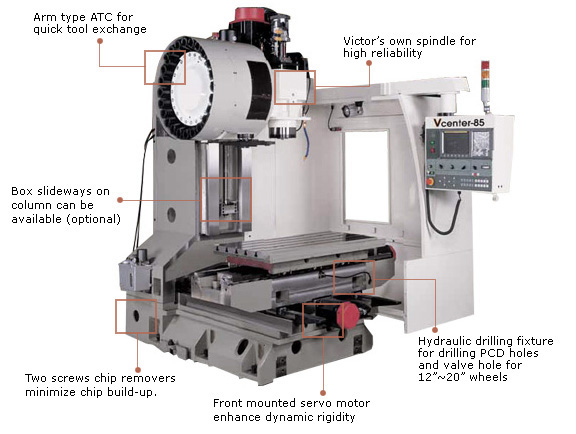

Конструктивный вид
Характеристики
| Параметр | Единица измерения | Vcenter-85W |
|---|---|---|
| Ход по оси X | mm (дюйм) | 850 (33.46) |
| Ход по оси Y | mm (дюйм) | 600 (23.62) |
| Ход по оси Z | mm (дюйм) | 560 (22.05) |
| От хвостовика шпинделя до стола | mm (дюйм) | 300~860 (11.81~33.86) |
| Размеры стола | mm (дюйм) | 1100 x 510 (43.31 x 20.08) |
| Макс. диапазон - диаметр расположения крепежных отверстий и отверстий для вентиля колес | 20" | |
| Макс. диапазон - декоративные отверстия колес | 19" | |
| Двигатель шпинделя (cont./30min) | kW (HP) | 5.5/7.5 (7.4/10) |
| Скорость шпинделя | rpm | 8000 (ременной привод) |
| Ускоренная подача по оси X/Y/Z | m/min (IPM) | 24/24/20 (945/945/787.4) |
| Двигатель подачи по оси X/Y/Z | kW (HP) | 3/3/3 (4/4/4) |
| Макс. длина инструмента | mm (дюймы) | 250 (9.84) |
| Макс. вес инструмента | Kg (фунты) | 7 (15.47) |
| Макс. диаметр инструмента [без смежного инструмента] | mm (дюймы) | 80[125] (3.15[4.92]) |
| Время смены инструмента | sec | 1.5 (T-T), 5.9 (C-C) |
| Емкость магазина | 24 (диск) | |
| Бак СОЖ | литры (галлоны) | 280 (74) |
| Потребляемая мощность | kVA | 23 |
| Контроллер | Fanuc | 0i-MD |
| Размеры станка (ШxГxВ) | mm (дюйм) | 2450 x 3136 x 2790 (96.5 x 123.5 x 109.9) |
| Вес станка | Kg (фунты) | 5700 (12597) |
