Vcenter-22W
Станок для обработки литых колесных дисков Vcenter-22W
- Вертикальный 4-осевой обрабатывающий центр с роторным столом и подвесом для сверления
- Возможность переворачивать на 180 градусов диски размером до 22" x11.5J или 24" x10J для обратного растачивания отверстия для вентиля и системы контроля давления
- Устройство автоматической смены инструмента с поворотной рукой и плашечного типа для быстрой смены инструмента
- Четыре винтовых удалителя стружки для минимизации скопления стружки

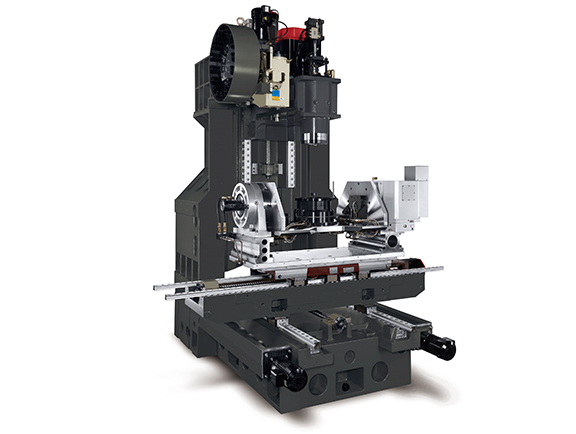

Конструктивный вид
Характеристики
Видео
| Параметр | Единица измерения | Vcenter-22W |
|---|---|---|
| Ход по оси X | mm (дюйм) | 850 (33.46) |
| Ход по оси Y | mm (дюйм) | 600 (29.59) |
| Ход по оси Z | mm (дюйм) | 610 (24.02) |
| От хвостовика шпинделя до стола | mm (дюймы) | 188~802 (7.4~31.57) |
| От центра шпинделя до стойки | mm (дюймы) | 735 (28.93) |
| Макс. диапазон дисков (вкл. обратное растачивание) | дюймы | 22 x 11.5J (или 24 x 10J) |
| Двигатель шпинделя (cont./30min/10min) | kW (HP) | 11/15/18.5 (15/20/25) |
| Роторный стол (ось A) | deg | 360 (22" x 11.5J) |
| Скорость шпинделя | rpm | 8000 |
| Ускоренная подача по оси X/Y/Z | m/min (IPM) | 48/48/32 (1890/1890/1260) |
| Подача по оси A | rpm | 11 |
| Двигатель подачи по оси X/Y/Z/A | kW (HP) | 3/3/3/3 (4/4/4/4) |
| Подача резания стола | m/min (ipm) | 10 (393) |
| Макс. длина инструмента | mm (дюймы) | 350 (13.8) |
| Макс. вес инструмента | Kg (фунты) | 7 (15.47) |
| Макс. диаметр инструмента [без смежного инструмента] | mm (дюймы) | 80[125] (3.15[4.92]) |
| Время смены инструмента | sec | 2.0 (T-T), 4.3 (C-C) |
| Угол тягового стержня | deg. | 15 (JIS 40P) |
| Емкость магазина | 16 (диск) | |
| Бак СОЖ | литры (галлоны) | 580 (153.2) |
| Потребляемая мощность | kVA | 33 |
| Контроллер | Fanuc | 0i-MF (Тип 1) |
| Размеры станка (вкл. транспортер для удаления стружки и шаговый стол) | mm (дюймы) | 4178 x 3800 x 3210 (164.48 x 149.6 x 126.38) |
| Вес станка | Kg (фунты) | 7450 (16390) |
