Vturn-18W/22W

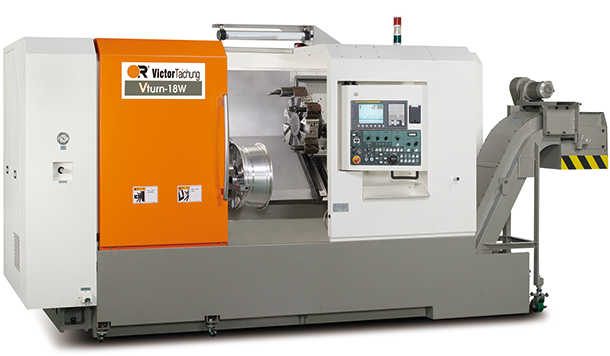

Горизонтальный токарный станок для обработки литых колесных дисков Vturn-18W/22W
Этот токарный станок с монолитной наклонной станиной специально разработан для максимальной эффективности при обработке литых колесных дисков.
Токарный станок горизонтального типа минимизирует скопление стружки в колесных дисках и соответственно царапанье поверхности стружкой во время работы. Превосходные производственные способности станка позволяют обрабатывать колесные диски до 18" как стандартные. Для повышения производительности были добавлены специальные параметры, как например, возможность мощного потока СОЖ.
- Экономически эффективное решение для токарной обработки колесных дисков размером до 22 дюймов
- Полностью закрытый защитный экран для подачи СОЖ под большим давлением и большой бак СОЖ минимизируют ее утечку
- Жесткая структура для надежного точения на тяжелых режимах
- Мощный двигатель шпинделя
- Автоматическая смена зажимных патронов (опционально)

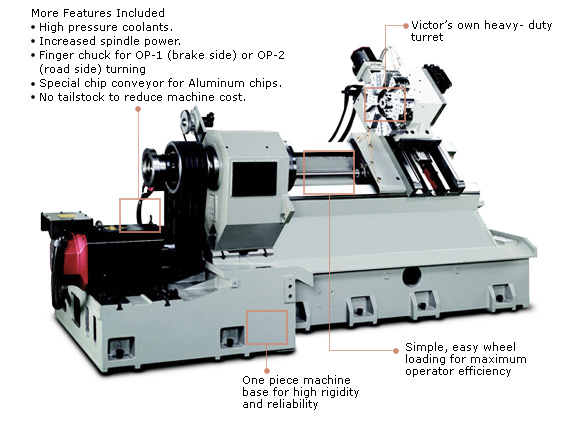

Конструктивный вид
Характеристики
| Параметр / модель | Единица измерения | Vturn-18W | Vturn-22W |
|---|---|---|---|
| Наибольший диаметр обработки над станиной | mm (дюйм) | 680 (26.7) | 790 (31.1) |
| Станд. диаметр обточки | mm (дюйм) | 430 (16.9) | 600 (23.6) |
| Макс. диаметр обточки | mm (дюйм) | 530 (20.8) | 620 (24.4) |
| Наибольший диаметр обработки над кареткой | mm (дюйм) | 520 (20.4) | 620 (24.4) |
| Гидравлический 3-х кулачковый патрон | OP1 или OP2 (12"~18") | 15"-20" или 17"-22" | |
| Ход по оси X | mm (дюйм) | 315 (12.4) | 350 (13.8) |
| Ход по оси Z | mm (дюйм) | 750 (29.5) | 750 (29.5) |
| Ускоренная подача - оси X/Z | m/min (ipm) | 20/20 (787/787) | 18/20 (709/787) |
| Двигатель подачи - оси X/Z | kW (HP) | 3.0/4.0 (4/5.4) | 4.0/4.0 (5.4/5.4) |
| Макс. скорость шпинделя | rpm | 2500 | 2000 |
| Хвостовик шпинделя | A2-8 | A2-8 (встроен A2-11) | |
| Диаметр подшипника шпинделя | mm (дюйм) | 130 (5.1) | 160 (6.3) |
| Конус шпинделя | 1/20 | 1/20 | |
| Двигатель шпинделя AC (Cont. / 30 min.) | kW (HP) | 30/37 (40/50) | 30/37 (40/50) |
| Сквозное отверстие шпинделя | mm (дюйм) | 86 (3.4) | 105 (4.13) |
| Сквозное отверстие направляющей трубы | mm (дюйм) | 75 (2.95) | 91 (3.58) |
| Инструментальные платформы | кол-во | 10 | 12 |
| Размер внутр. диам. инструмента (макс.) | mm (дюйм) | 50 (2) | 50 (2) |
| Станд. размер наруж. диам. инструмента | mm (дюйм) | □32 (1¼) | □32 (1¼) |
| Объем СОЖ | литров (галлонов) | 360 (94.7) | 400 (105) |
| Устройство ЧПУ | Fanuc | 0i-T (8.4") | 0i-T (8.4") |
| Размер станка (с транспортером для удаления стружки) | m (дюйм) | 4.73 x 2 x 2.15 (186 x 79 x 85) | 5.1 x 2.5 x 2.4 (198 x 100 x 95) |
| Вес нетто | Kg (фунт) | 6500 (14430) | 9000 (19800) |
