VMT-X400

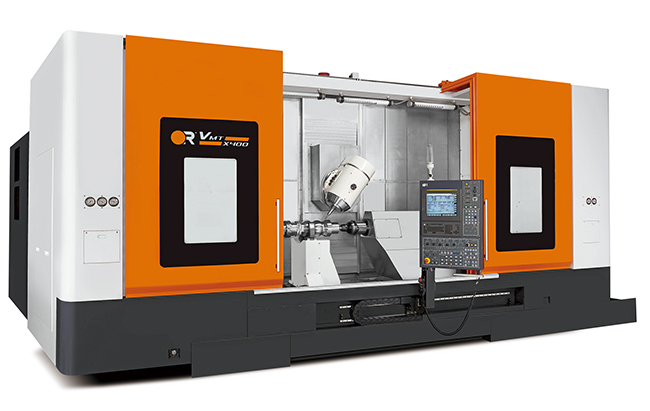

Многозадачные токарно-фрезерные центры с ЧПУ VMT-X400
- Созданы для выполнения сложной и полноценной токарной и фрезерной обработки на одном станке при решении широкого спектра технологических задач.
- Эти центры обеспечивают высокопроизводительную и точную обработку поверхностей деталей тел вращения со сложными криволинейными или ступенчатыми профилями.
- Включают самые различные виды токарной и фрезерной обработки.

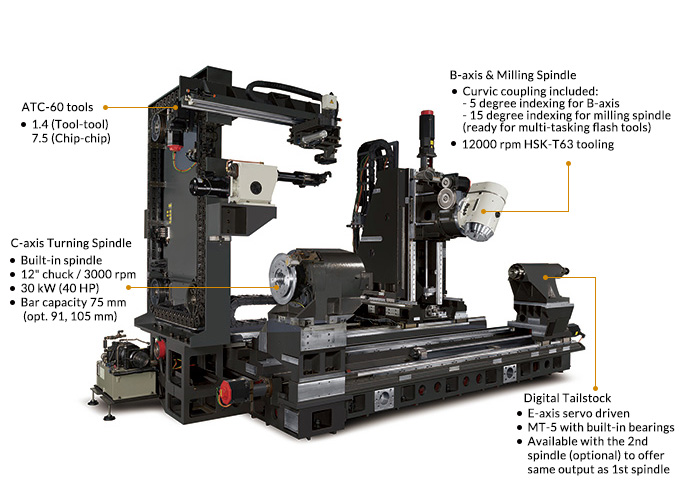

Конструктивный вид
Характеристики
Видео
| Параметр | Единица измерения | VMT – X400 | |
|---|---|---|---|
| Производственные возможности | Наибольший диаметр обработки над станиной | mm | 1120 |
| Расстояние между центрами | mm | 2148 | |
| Наибольшая длина обточки | mm | 2100 | |
| Наибольший диаметр обточки | mm | 720 (555 с нижней револьверной головкой) | |
| Перемещение | Ось X1 (верхний шпиндель инструмента) | mm | 840 (+715/-125) |
| Ось Z1 (верхний шпиндель инструмента) | mm | 2100 | |
| Ось Y (только верхний шпиндель инструмента) | mm | 420 (±210) | |
| Ось B | deg | 240 (±120) | |
| Ось E (вспомогательный шпиндель) | mm | 1960 | |
| Осевая подача | Подача по оси X1/Z1/Y/E/B | m/min | 42 / 42 / 42 / 24 / (14 rpm) |
| Мощность двигателя по оси X1/Z1/Y/E/B | kW | 14 / 14 / 6 / 5 / 3 | |
| Диаметр шарикового винта и шаг | mm | X1:45 x P16, Z1:63 x P25 Y:45 x P16, E: 45 x P20 | |
| Главный шпиндель (1-ый шпиндель) | Хвостовик 1-ого шпинделя (патрон) | дюйм | A2-8 (12”, опц. 10”, 15”) |
| Скорость 1-ого шпинделя | rpm | 3000 | |
| Мощность двигателя 1-ого шпинделя (cont./30 min) | kW | 22/30 (высокий подъем) | |
| Диаметр отверстия шпинделя | mm | 86 (опц. 105) | |
| Внутренний диаметр подшипника | mm | 130 (опц. 160) | |
| Наибольший диаметр прутка | mm | 75 (опц. 91) | |
| 2-ой шпиндель | Хвостовик 2-ого шпинделя (патрон) | дюйм | A2-8 (12”, опц. 10”, 15”) |
| Скорость 2-ого шпинделя | rpm | 3000 | |
| Мощность двигателя 2-ого шпинделя (cont./30 min) | kW | 22/30 | |
| Диаметр отверстия шпинделя | mm | 86 (опц. 105) | |
| Внутренний диаметр подшипника | mm | 130 (опц. 160) | |
| Наибольший диаметр прутка | mm | 75 (опц. 91) | |
| Верхний фрезерный шпиндель (фрезерная головка оси B) | Тип револьверной головки | rpm | Фрезерная головка с АСИ |
| Разрешение индексации позиционирования | deg. | 5 (сцепленем) | |
| Разрешение непрерывной индексации | deg. | 0.001 (шестеренкой ролика) | |
| Макс. скорость | rpm | 12000 | |
| Мощность двигателя при фрезеровании (cont./30min/25%) | kW | 26/30/37 (высокий подъем) | |
| АСИ и магазин | Характеристики инструмента | - | HSK-T63 (опц. Capto C6) |
| Наибольший диаметр инструмента | - | 40 | |
| Выбор инструмента | - | в случайном порядке | |
| Макс. диаметр инструмента (без смежного инструмента) | mm | 100 (150) | |
| Макс. длина инструмента | mm | 300 | |
| Макс.вес инструмента | kg | 7 | |
| Время смены инструмента | sec | 2.5 (T-T), 7.5 (C-C) | |
| Нижняя револьверная головка (Опционально) | Макс. диаметр обработки над кареткой | mm | 555 |
| Ход по оси X2/Z2 | mm | 370 / 1816 | |
| Скорость подачи по оси X2/Z2 | m/min | 25 / 30 | |
| Мощность двигателя по оси X2/Z2 | kW | 4 / 4 | |
| Кол-во инструмента (не приводного) | - | 9 | |
| Размер хвостовика инструмента | mm | 25 | |
| Макс. диаметр выдвижного шпинделя | mm | 40 | |
| Время замены (T-T) | Sec | 1.3 | |
| Станок | Контроллер | Fanuc 31i-B (15”) | |
| Емкость бака | L. | 750 | |
| Требования к площадке (вкл. транспортер для удаления стружки) | mm | 7945 x 3316 x 3320 | |
| Требуемое напряжение | kVA | 110 | |
| Вес нетто | kg | 23500 | |
