Vcenter-AX630

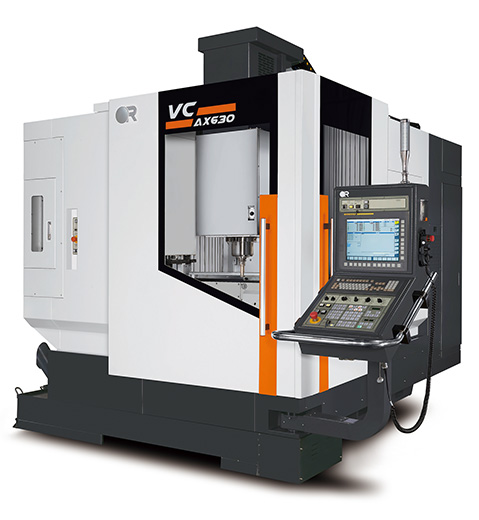

Вертикальный обрабатывающий центр Vcenter-AX630
- Высокая скорость вращения и точность обработки фрезерных центров AX630 большая, чем у традиционного червячного механизма, что сокращает время обработки.
- Высокое усилие зажима, большее, чем у двигателя с прямым приводом, позволяет производить обработку в жестких режимах резания.
- Литьё высокой прочности Meehanite производится на собственном литейном заводе компании Victor и применяется для обеспечения жесткости конструкции, максимальной амортизации станины и колонн.
- Сверхжесткая и мощная колонна со значительно усиленной ребрами жесткости конструкцией позволяет перемещаться по оси Z на высокой скорости и с высоким ускорением.

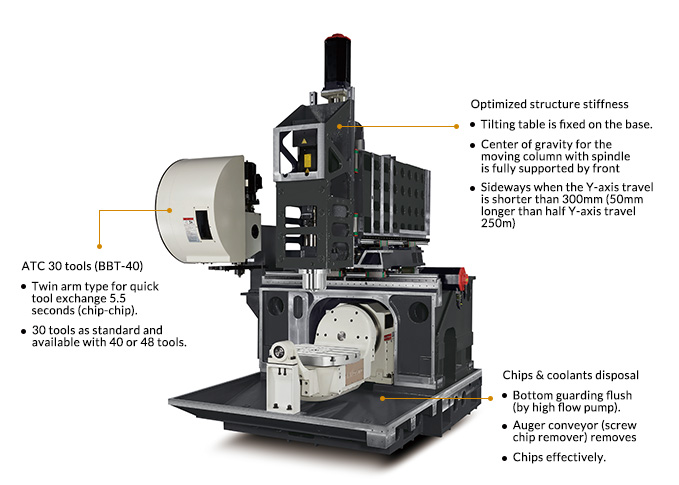

Конструктивный вид
Характеристики
Видео
| Параметр | Единица измерения | Vcenter-AX630 | |
|---|---|---|---|
| Перемещение | Ход по оси X | mm | 700 |
| Ход по оси Y | mm | 500 | |
| Ход по оси Z | mm | 500 | |
| Расстояние | От центра шпинделя до стойки станка (вертикальное фрезерование) | mm | 300 |
| От хвостовика шпинделя до рабочей поверхности стола (или центра стола) | mm | 100~600 | |
| От осевой линии шпинделя до рабочей поверхности стола (горизонтальное фрезерование) | mm | ||
| Высота от рабочей поверхности стола (или центра стола) до пола | mm | 766 | |
| Стол | Рабочая поверхность стола | mm | Ø630 x 500 |
| Размер Т-образного паза | mm | 5 x 18H7 x 100 | |
| Макс. нагрузка на стол (поворотный) | kg | 300 | |
| Макс. нагрузка на стол (фиксированный и поворотный) | kg | ||
| Шпиндель | Конус шпинделя | BBT-40 | |
| Двигатель шпинделя - cont / 30 / 10min | kW | 11/15/18.5 (w/t CTS) 7/11/15 (w. CTS | |
| Скорость шпинделя | rpm | 12000 (opt. 15000) | |
| Линейная скорость подачи | Ускоренная подача - X/Y/Z | m/min | 48 / 48 / 48 |
| Двигатель подачи по оси - X/Y/Z | kW | 7 / 4 / 7 | |
| Скорость подачи резания | m/min | 20 (опц. 30) | |
| Линейная направляющая ширина (X/Y/Z) | mm | 45 / 45 / 45 | |
| Диаметр шарикового винта x шаг (X/Y/Z) | mm | Ø40x16 (X/Y/Z) | |
| Скорость при вращении | Наклоняемый (шарнирный) / поворотный угол | deg. | -30 ~ 110 / 360 |
| Ускоренная подача | rpm | 16.7 / 33.3 (B/C) | |
| Двигатель подачи по оси | kW | 3 / 1.6 (B/C) | |
| Разрешение непрерывной индексации | deg. | 0.001 (привод ролика нажимного диска) | |
| Непрерывный выходной момент | N-m | 3988 / 1738 (B/C) | |
| Тормозной момент (зажим) | N-m | 5880 / 1960 (B/C) | |
| Инструмент | Макс. длина инструмента | mm | 300 |
| Макс. вес инструмента | kg | 7 | |
| Емкость магазина | 30 (опц. 40, 60) | ||
| Макс. диаметр инструмента (без смежного инструмента) | mm | 76 (125) | |
| Время смены инструмента | sec. | 2.5 (T-T), 5.5 (C-C) | |
| Угол тягового стержня | deg. | 15 (JIS 40P) | |
| Метод подбора инструмента | в случайном порядке | ||
| Станок | Требуемое напряжение | kVA | 33 (excl. CTS) Fanuc 42 (excl. CTS) Heidenhain |
| Мин./макс. давление воздуха | kg/cm2 | 5.5 ~ 6.5 | |
| Емкость бака с СОЖ | L | 400 | |
| Станд. контроллер NC (Fanuc) | 0i-MF (10.4”) | ||
| Требования к площадке (с транспортером) | mm | 3581 x 4475 | |
| Макс. высота станка | mm | 3038 | |
| Вес станка | kg | 9000 |
