Vcenter-AX380

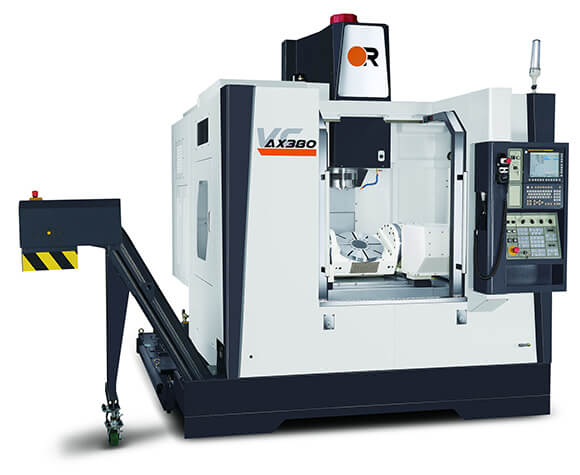

Вертикальный обрабатывающий центр Vcenter-AX380
- Оснащён наклонно-поворотным столом (оси А и С) и инновационным безлюфтовым ролико-кулачковым механизмом, который обеспечивает превосходную обработку мелких деталей.
- Высокая скорость вращения и точность обработки, большая, чем у традиционного червячного механизма, сокращает время обработки.
- Высокое усилие зажима, большее, чем у двигателя с прямым приводом, позволяет производить обработку в жестких режимах резания.

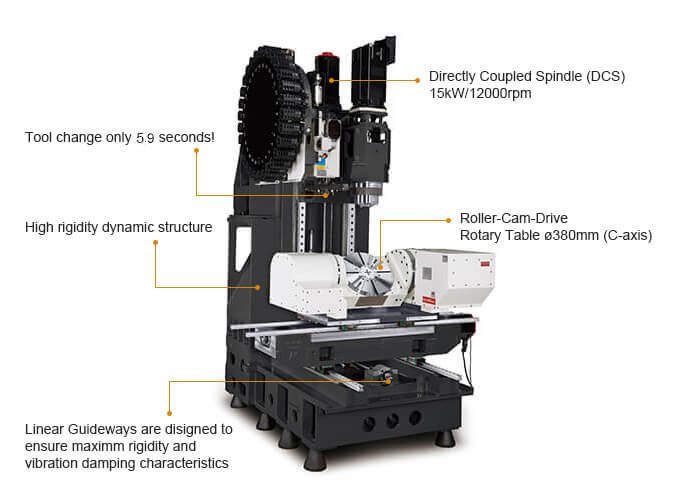

Конструктивный вид
Характеристики
Видео
| Параметр | Единица измерения | Vcenter-AX380 | |
|---|---|---|---|
| Перемещение | Ход по оси X | mm | 700 |
| Ход по оси Y | mm | 500 | |
| Ход по оси Z | mm | 540 | |
| Расстояние | От центра шпинделя до стойки (вертикальное фрезерование) | mm | 547 |
| От хвостовика шпинделя до рабочей поверхности стола (или центра стола) | mm | 60 ~ 600 | |
| От осевой линии шпинделя до рабочей поверхности стола (горизонтальное фрезерование) | mm | - | |
| Высота от рабочей поверхности стола (или центра стола) до пола | mm | 1085.5 | |
| Стол | Рабочая поверхность стола | mm | Ø380 |
| Размер Т-образного паза | mm | 12H7 | |
| Макс. нагрузка на стол (поворотный) | kg | 200 | |
| Макс. нагрузка на стол (фиксированный и поворотный) | kg | - | |
| Шпиндель | Конус шпинделя | BBT-40 | |
| Двигатель шпинделя - cont / 30 / 10min | kW | 11/15/18.5 (w/t CTS) 7/11/15 (w. CTS) | |
| Скорость шпинделя | rpm | 12000 (опц. 15000) | |
| Линейная скорость подачи | Ускоренная подача - X/Y/Z | m/min | 48 / 48 / 48 |
| Двигатель подачи по оси - X/Y/Z | kW | 4 / 4 /7 | |
| Скорость подачи резания | m/min | 20 (опц. 30) | |
| Линейная направляющая ширина (X/Y/Z) | mm | 30 / 35 / 45 | |
| Диаметр шарикового винта x шаг (X/Y/Z) | mm | Ø40x16 (X/Y/Z) | |
| Скорость при вращении | Наклоняемый (шарнирный) / поворотный угол | deg. | -120 ~ 30 / 360 |
| Ускоренная подача | rpm | 33.3 / 40 (A/C) | |
| Двигатель подачи по оси | kW | 3 / 1.6 (A/C) | |
| Разрешение непрерывной индексации | deg. | 0.001 (привод ролика нажимного диска) | |
| Непрерывный выходной момент | N-m | 1060 / 588 (A/C) | |
| Тормозной момент (зажим) | N-m | 2452 / 2158 (тормозом, A/C) | |
| Инструмент | Макс. длина инструмента | mm | 300 |
| Макс. вес инструмента | kg | 7 | |
| Емкость магазина | 30 (опц. 40) | ||
| Макс. диаметр инструмента (без смежного инструмента) | mm | 76 (125) | |
| Время смены инструмента | sec. | 2.3 (T-T), 5.9 (C-C) | |
| Угол тягового стержня | deg. | 15 (JIS 40P) | |
| Метод подбора инструмента | в случайном порядке | ||
| Станок | Требуемое напряжение | kVA | 36 (excl. CTS) Fanuc 42 (excl. CTS) Heidenhain |
| Мин./макс. давление воздуха | kg/cm2 | 5.5 ~ 6.5 | |
| Емкость бака с СОЖ | L | 400 | |
| Станд. контроллер NC (Fanuc) | 0i-MF (10.4”) | ||
| Требования к площадке (с транспортером) | mm | 3200 x 2848 | |
| Макс. высота станка | mm | 2962 (aiI12) 3084 (aT8i) | |
| Вес станка | kg | 6000 |
