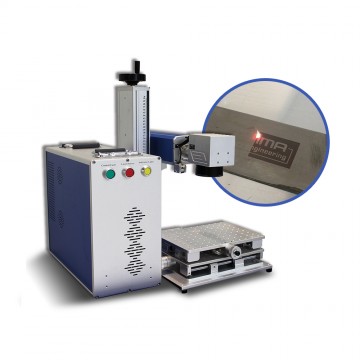

Лазерный маркиратор 20Вт/30Вт/50Вт ZAC

Лазерный маркиратор ZAC

Преимущества применения лазерной маркировки хорошо известны. Быстрая, высококачественная и долговечная маркировка может заменить менее эффективные и ненадежные методы, такие как штамповка или струйная печать. Лазерные маркировочные системы способны обеспечивать долгий срок службы без необходимости частого обслуживания, при условии соблюдения простых правил по поддержанию постоянного фокусного расстояния (как правило, ± 2 мм). Кроме того, для обеспечения маркировки на поверхностях с постоянным фокусным расстоянием, лазерные маркировочные установки оснащаются управляемой поворотной осью.

Компания LUOYANG XINCHENG PRECISION MACHINERY CO., LTD. (Китай) имеет 10-летний опыт изготовления лазерных маркираторов. Компанией освоены различные модели: настольный маркиратор, ручной маркиратор или маркиратор с защитой кабинетного типа. Особенностью маркираторов SFX является использование комплектующих только от лидеров мирового рынка, таких как лазерные источники JPT, линзы Jollystar.

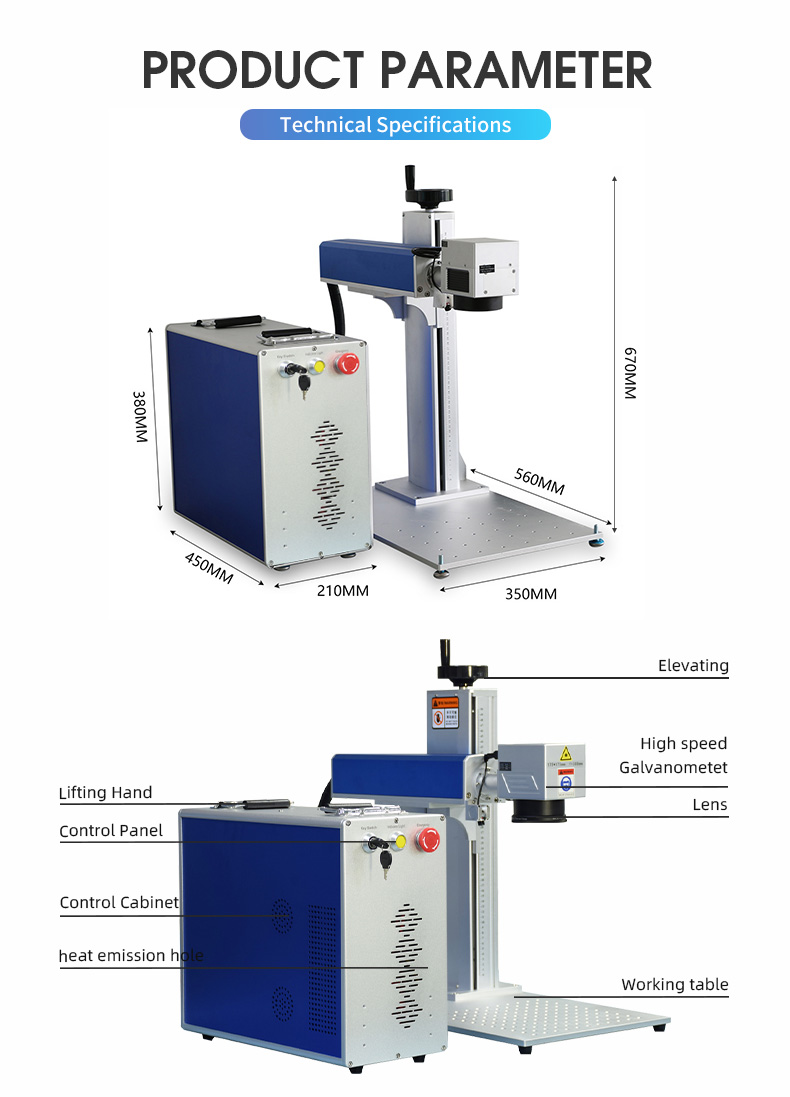

Спецификация

• Предельная площадь маркировки – 200х200 мм
• Лазерный источник – JPT LP +
• Частота лазерного излучения – 1-600 кГц
• Длина волны – 2004 нм
• Максимальная глубина гравировки – 1,0 мм
• Скорость маркировки – 7000 мм/с
• Минимальная толщина линии – 0,01 мм (в зависимости от материала)
• Минимальный размер символа – 0,02 мм (в зависимости от материала)
• Глубина повторной маркировки – менее 0,02 мм. Точность позиционирования – 0,002 мм
• Материнская плата – BJ JCZ
• Гальванометр – Sino-Galvo Scanlab
• Требования к источнику питания – 110-240 V/50-60 Hz (в зависимости от мастных требований)
• Охлаждение – воздухом
• Интерфейс подключения – USB
• Программное обеспечение – EZCAD2.0 для Windows XP/Vista/Win7/Win8/Win10
• Программные возможности маркировки – баркоды, серийные номера, текст, векторная графика, логотипы и т.д.
• Предварительный просмотр маркировки – поддерживается
• Линия настройки фокусного расстояния – поддерживается

Основные компоненты лазерного маркиратора:

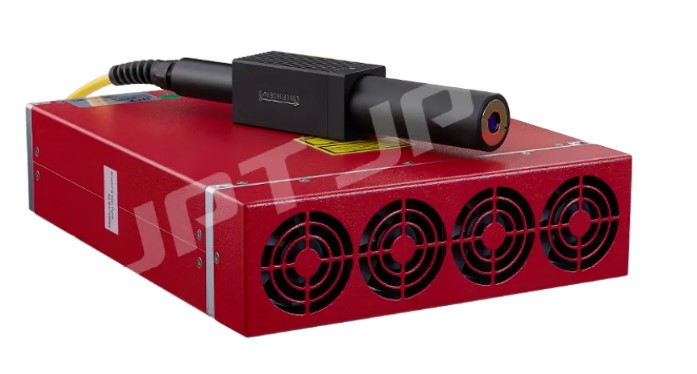

Лазерный источник JPTLP+ 50W

В импульсных волоконных лазерах серии JPT LP используется усилитель мощности задающего генератора, и они демонстрируют превосходные характеристики лазера, а также высокий уровень управляемости формой импульсов по длительности. По сравнению с технологиями используемыми конкурентами на базе Q-переключения, серия LP имеет большую гибкость, более широкий частотный диапазон, более высокую точность управления и превосходный первый импульс. Например, диапазон регулировки частот у лазерного источника JPT LP от 1 до 600 кГц, в то время как конкуренты предлагают от 20 до 60 кГц.

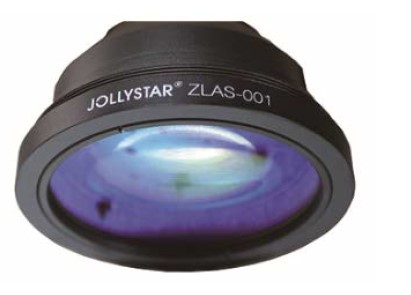

Линза Jollystar

Линзы данной компанией давно зарекомендовали себя с положительной стороны при использовании в лазерной технике и покрывают весь спектр площадей маркировки от 110х110 мм до 300х300 мм. При необходимости могут легко меняться на приборе, обеспечивая большую гибкость при его применении.

Гальводвигатель Sino-Galvo

Гальводвигатель перемещает зеркала, которые направляют сильно сфокусированный лазерный луч на плоскость x/y. Эти зеркала движутся с невероятной скоростью, нанося текст, штрих-коды, 2D-коды и другую

разнообразную графику на плоскую поверхность заготовки. Гальводвигатели компании Sino-Galvo обеспечивают скорость перемещения до 7000 мм/с при точности повторного позиционирования 0,002 мм.

Поворотная ось (опция)

Поворотная ось с шаговым двигателем обеспечивает маркировку цилиндрических поверхностей в автоматическом состоянии по разработанному в программной среде EZCAD2 алгоритму. В комплект

поставки входит 3-х кулачковый патрон D69/80/100/125мм с набором кулачков для внутреннего и наружного зажима заготовки.

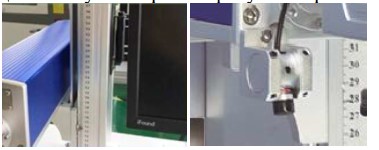

Шкала перемещения и луч настройки фокусного расстояния.

Для обеспечения работы в фокусном расстоянии лазерный маркиратор оснащён вертикальной осью перемещения лазерного источника. При этом для облегчения настройки фокусного расстояния смонтирован предварительно настроенный луч, при совмещении которого с центральной точкой гравировки обеспечивается фокусное расстояние.

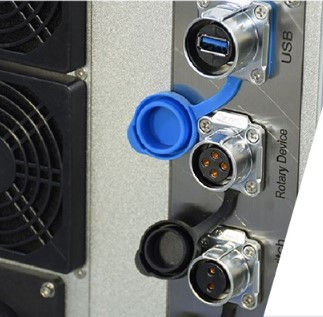

Коннекторы с влаго- и пылезащитой обеспечивают надёжное крепление

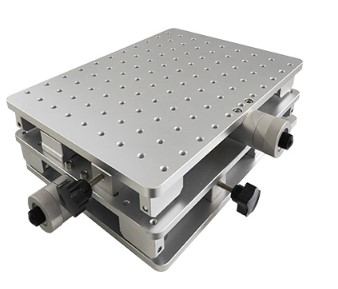

2D Мини рабочий стол (опция)

Алюминиевый стол, X*Y перемещение150*90 мм;

Установочное отверстие: M6; Шаг отверстия -25 мм.

Программное обеспечение EZCAD2.0

EZCAD2 — это новое поколение программного обеспечения для лазерной обработки. EZCAD2 с новейшими технологиями CAD и CAM имеет лучшую совместимость, более высокую стабильность и гибкость. В настоящее время он широко используется на станках для лазерной гравировки, маркировки, сварки, резки и очистки.

Основные функции программы

• Встроенный графический редактор;
• Мощная функция редактирования узла упрощает модификацию кривой;
• Программа поддерживает 265 типов пера, которые используются для прорисовки графики, с возможностью установки различных параметров обработки;
• Поддержка растровых файлов: bmp, jpg, gif, tga, png, tiff и тд;
• Поддержка векторной графики: ai, dxf, dst, plt и тд;
• Обработка растровых изображения (оттенки серого, преобразование черное/белое);
• Поддерживаются шрифты, такие как: TrueType, SHX, JSF (шрифт одинарной линии), DMF (шрифт точечной матрицы), одномерный штрих код, двумерный штрих код, QR код;
• Возможность формировать библиотеку своих шрифтов JSF во встроенном редакторе;
• Инструменты по автоматическому изменению текста: меняется текст в реальном времени в процессе обработки. Поддерживаются таблицы Excel.
• Считывает текстовые данные через последовательный порт;
• Считывает текстовые данные через сетевое подключение (LAN);
• Мощные возможности маркировки, например, поддерживается круглая гравировка;
• Оптимизированные операции ввода/вывода (I/O) и более простое согласование вспомогательного оборудования;
• Динамическая фокусировка (система обработки по 3 осям);
• Поддержка современных лазерных источников: SPI G3, IPG YLP, IPG YLPM.
