Vturn-P16/P20

Горизонтальный токарный многоцелевой станок Vturn-P16/P20

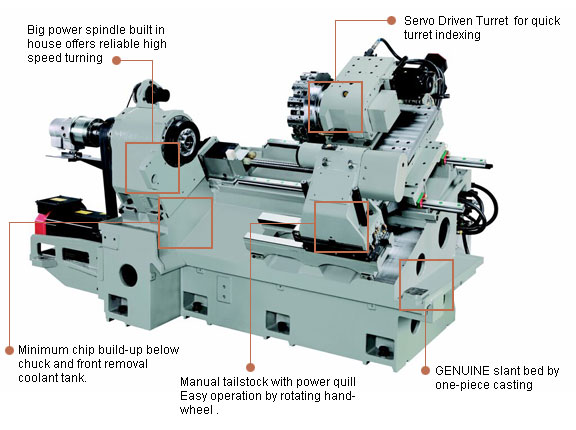

Высокая производительность
Моноблочная наклонная станина из однородного миханитового литья
Сервоголовка, позволяющая быстро индексировать инструмент
Высокая подача 30м/мин
Более широкие линейные направляющие (35мм)
Легкая токарная ГПЯ для работы в автоматическом режиме

Открыть каталог

Параметр \ Модель		Единица измерения	Vturn-P16	Vturn-P20
Производственные возможности	Наибольший диаметр обработки над станиной	mm	Ø520	Ø520
	Стандартный диаметр обточки	mm	Ø210	Ø210
	Макс. диаметр обточки	mm	Ø280	Ø280
	Расстояние между центрами	mm	440	440
	Наибольший диаметр прутка (отверстие в стержне тяги)	mm	Ø42	Ø52 (66 for LSB)
Подача по оси	Ход по оси X	mm	20 + 140	20 + 140
	Ход по оси Z	mm	370	370
	Ускоренная подача - ось X / Z	m/min	30 / 30	30 / 30
	Двигатель подачи - ось X / Z	kW	1.6 / 3.0	1.6 / 3.0
	Подача резания	mm/min	X/Z: 0~1260	X/Z: 0~1260
	Диаметр шарикового винта x шаг	mm	Ø32×P10	Ø32×P10
Шпиндель	Скорость шпинделя	rpm	6000	4200
	Хвостовик шпинделя (патрон)	дюйм	A2-5 (6")	A2-6 (8")
	Мощность двигателя шпинделя (30min/cont.)	KW	7.5 / 11	11 / 15
	Внутренний диаметр подшипника шпинделя	mm	Ø90	Ø100
	Конус шпинделя	-	1/20	1/20
Револьверная головка	Кол-во инструмента	-	12	12
	Размер хвостовика инструмента	mm	□20	□20
	Макс. диаметр выдвижного шпинделя	mm	Ø32 (VDI-30)	Ø40 (VDI-30)
	Диаметр соединения револьверной головки	mm	Ø180	Ø180
	Толщина диска револьверной головки	mm	85	85
	Время замены (T-T)	sec	0.2 (противоположный)	0.2 (противоположный)
Задняя бабка	Диаметр пиноли задней бабки	mm	Ø75	Ø75
	Ход пиноли	mm	80	80
	Конус пиноли		MT#4	MT#4
Станок	Устройство ЧПУ	Fanuc	0i-TD	0i-TD
	Емкость бака с СОЖ	L.	250	250
	Требуемое напряжение	KVA	24.9	24.9
	Размеры станка ДxШxВ (с транспортером для удаления стружки)	mm	3333x1741x2021	3333x1741x2021
	Вес нетто	kgs	3500	3550
