Vturn-NP16/NP20

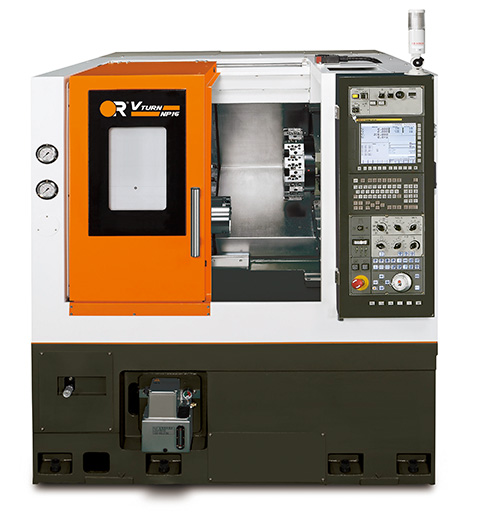

Узкий токарный станок Vturn-NP16/NP20
- Ширина станка 1.5/1.93 m
- Длина обточки 250/400 mm
- Интенсивная подача 30/30 m/min
- Роликовые направляющие
- Сервоголовка
- Моноблочная наклонная станина
- Заднее/правое удаление стружки
- Может функционировать в автоматическом режиме

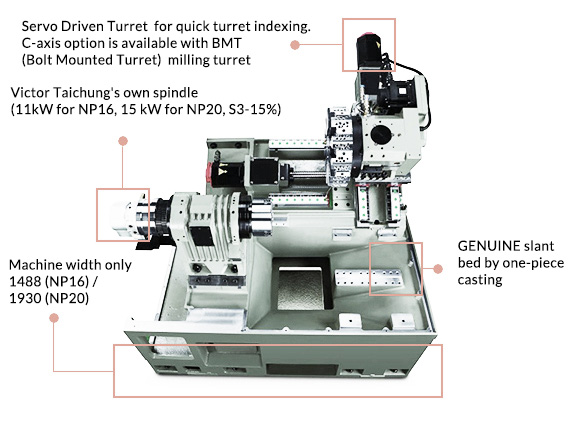

Конструктивный вид
Характеристики
Видео
| Параметр \ Модель | Единица измерения | Vturn-NP16 (CM) | Vturn-NP20 (CM) | |
|---|---|---|---|---|
| Производственные возможности | Наибольший диаметр обработки над станиной | mm | Ø570 | Ø650 |
| Стандартный диаметр обточки | mm | Ø185 (Ø200) | Ø206 (Ø234) | |
| Максимальный диаметр обточки | mm | Ø260 (Ø200) | Ø320 (Ø260) | |
| Наибольший диаметр обработки над кареткой | mm | Ø325 | Ø365 | |
| Расстояние между центрами | mm | 270 | 520 | |
| Наибольший диаметр прутка (отверстие в стержне тяги) | mm | Ø42 | Ø52 | |
| Подача по оси | Ход по оси X | mm | 20+130 (50+100) | 20+160 (50+130) |
| Ход по оси Z | mm | 250 | 400 | |
| Ускоренная подача - ось X / Z | m/min | 30 / 30 | 30 / 30 | |
| Двигатель подачи - ось X / Z | kW | 1.8 / 1.8 | 1.8 / 1.8 | |
| Толчковая подача | mm/min | X/Z: 0~1260 | X/Z: 0~1260 | |
| Диаметр шарикового винта x шаг | mm | Ø25 x P10 (X) Ø40 x P10 (Z) | Ø25×P10 (X) Ø40×P10 (Z) | |
| Ширина направляющей - ось X / Z | mm | 35 / 35 | 35 / 35 | |
| Шпиндель | Скорость шпинделя | rpm | 6000 | 4200 |
| Хвостовик шпинделя (патрон) | дюйм | A2-5 (6") | A2-6 (8”) | |
| Мощность двигателя шпинделя (cont./30min/15%) | kW | 5.5 / 7.5 / 11 (опц. 7.5 / 11 / 15) | 7.5 / 11 / 15 (опц. 11/15/18.5) | |
| Внутренний диаметр подшипника шпинделя | mm | Ø80 | Ø100 | |
| Конус шпинделя | - | 1/20 | 1/20 | |
| Револьверная головка | Кол-во инструмента (приводной) | - | 12 (12) | 12 (12) |
| Размер хвостовика инструмента | mm | □20 | □25 | |
| Макс. диаметр выдвижного шпинделя | mm | Ø32 (BMT-45) | Ø40 (BMT-55) | |
| Время замены (T-T) | sec | 0.9 (противоположный) | 0.9 (противоположный) | |
| Скорость фрезерования | rpm | 4000 (опц. 6000) | 4000 (опц. 6000) | |
| Двигатель фрезерования | kW | 2.2 | 2.2 | |
| Задняя бабка (опционально) | Диаметр пиноли задней бабки | mm | Ø60 | Ø75 |
| Ход пиноли | mm | 80 | 80 | |
| Конус пиноли | - | M.T. #3 | M.T. #4 | |
| Станок | Устройство ЧПУ | Fanuc | 0i-TF (10.4") | 0i-TF (10.4”) |
| Емкость бака с СОЖ | L. | 160 | 240 | |
| Требуемое напряжение | kVA | 14.4 (15.1) | 16.6 (17.3) | |
| Размеры станка ДxШxВ (с транспортером для удаления стружки) | mm | 1488 x 1956 (2108) x 1775 | 1930 x 2257 x 1890 | |
| Вес нетто | kgs | 3700 (4070) | 4000 (4370) |
