Vturn-40

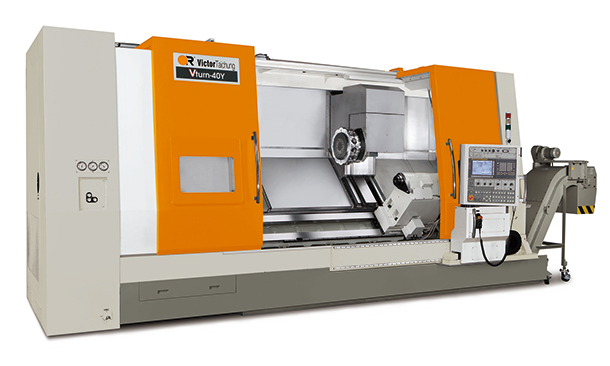

Горизонтальный токарный многоцелевой станок для работы на тяжелых режимах VTURN-40

Токарный станок для резания на тяжелых режимах с хвостовиком шпинделя A2-11 для длины обточки от 1250мм до 4250мм
Диаметр прутка 91мм, скорость шпинделя 2500rpm

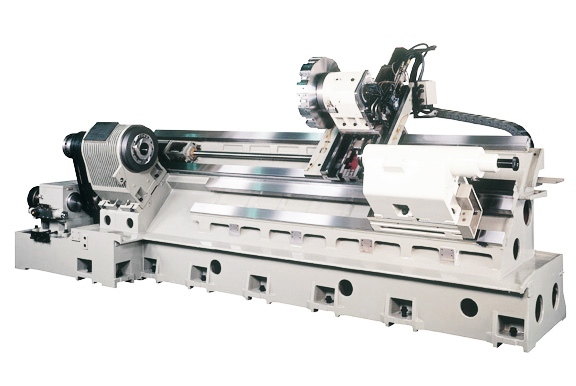

Наклонная станина моноблочного литья (45 градусов) для минимального расстояния от шарикового винта до режущей кромки
Отверстие шпинделя A2-11 с гидравлическим зажимным патроном 15” (опц. 12”)
Оригинальная моноблочная наклонная станина 45∘ для максимальной жесткости структуры
Длина обточки 1250 / 2200 / 3250 / 4250 мм
Большой диаметр шарикового винта на оси Z: 50мм Vturn-40/125 и Vturn-40/220, 63мм для Vturn-40/325, 70мм для Vturn-40/425

Открыть каталог

Параметр \ Модель		Единица измерения	Vturn-40/125[YCM/CM} Vturn-40/220[Y] Vturn-40/325[Y} Vturn-40/425[Y}
Производственные возможности	Наибольший диаметр обработки над станиной	mm	780
	Станд. диаметр обточки	mm	520
	Макс. диаметр обточки	mm	620 [560/580] (390 для CV)
	Наибольший диаметр обработки над кареткой	mm	620
	Межцентровое расстояние	mm	1215 2165 3425 4285
	Отверстие в стержне тяги	mm	91 (опц. 105 для CV/(Y)CM)
Подача по оси	Ход по оси X : - станд. револьверная головка - револьверная головка VDI - револьверная головка VDI, ось С - револьверная головка BMT, ось C	mm	310+30 125+315 107+165 280+90 / 290+50
	Ход по оси Z	mm	1250 2200 3250 4250
	Ход по оси Y	mm	±80
	Ускоренная подача - ось X/Z	m/min	20/20 20/20 20/12 20/8
	Ускоренная подача - ось Y	m/min	7
	Двигатель подачи - ось X/Z	kW	4 / 4 [ 7 / 6 (@40i)] 4 / 7 (@30i_30Nm) [7 / 6 (@40i] 4 / 6 (@40_38Nm) [7 / 6 (@40i)] 4 / 6 (@40_38Nm) [7 / 6 (@40i)]
	Двигатель подачи - ось Y	kW	4
	Толчковая подача	mm/min	0~1260
	Диаметр шарикового винта x шаг	mm	32 x P8 (X) 32 x P10 (Y) 50 x P10 (Z)
		mm	36 x P10 (X) 50 x P16 (Z)
		mm	63 x P16 (Z)
		mm	70 x P12 (Z)
Шпиндель	Хвостовик шпинделя (патрон)	дюйм	A2-11 (15")
	Макс. скорость шпинделя	rpm	2500
	Мощность двигателя шпинделя	kW	30/37 с коробкой передач (37/45 CV/YCM/CM)
	Внутренний диаметр подшипника	mm	160
	Диаметр отверстия шпинделя	mm	105
Револьверная головка	Кол-во инструмента	кол-во	10 (опц. 12) (12 для CV/YCM/CM)
	Кол-во приводного инструмента	кол-во	6 (CV), 12 (YCM/CM)
	Размер хвостовика инструмента	mm	32
	Диаметр торцевого зубчатого соединения (mm)	mm	320 (250) [320/320] 250 (250) [320/320] 320 (250) [320/320 320 (250) [320/320
	Макс. диаметр выдвижного шпинделя	mm	50 (VDI-50) [BMT-75]
	Время замены (T-T)	sec	1
	Скорость фрезерования	rpm	3000
	Двигатель фрезерования	kW	7.0
Задняя бабка	Диаметр пиноли	mm	150
	Ход пиноли	mm	150
	Конус пиноли		MT#5 (приводной)
Прочее	Устройство ЧПУ (FANUC)		0i-T
	Емкость бака	L	600 700 850 950
	Размер станка	m	5.3 x 2.7 x 2.2 [2.9] 7.1 x 2.7 x 2.2 [2.9] 8.5 x 2.7 x 2.2 [2.9] 9.5 x 2.7 x 2.2 [2.9]
	Вес нетто	kg	9800 [11800/11000] 15000 [17000/15600] 17000 [19000/17600] 19500 [21500/20100]
