Vturn-20E/26E

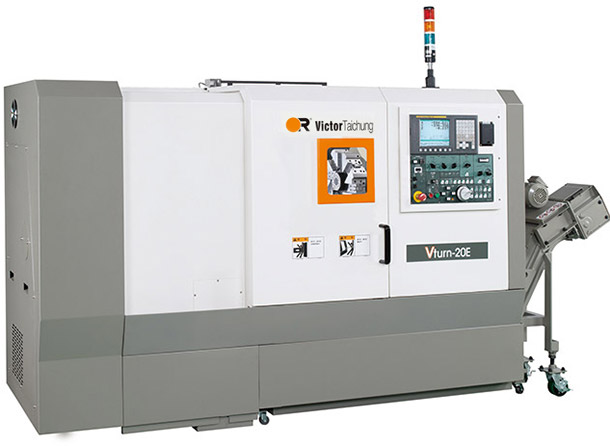

Горизонтальный токарный многоцелевой станок VTURN-20E/26E

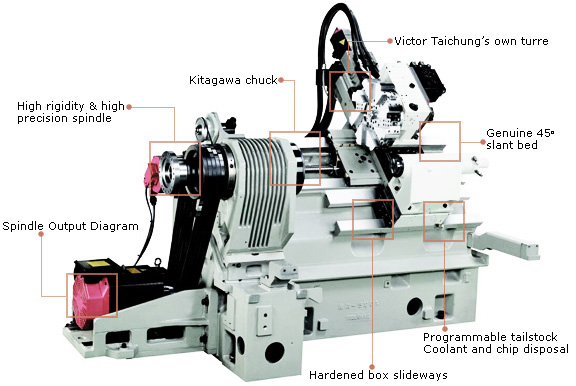

Наклонная станина 45° с направляющими
Шариковый винт диаметром 40мм оси Z
Сертифицированное литье Meehanite®
патрон 8" / 4200rpm для Vturn-20E и патрон 10" / 2500rpm для Vture-26E
Программируемая задняя бабка и транспортер для удаления стружки
Педальный патрон для надежности, безопасности и легкой эксплуатации

Открыть каталог

Параметр \ Модель		Единица измерения	Vturn-20E	Vturn-26E
Производственные возможности	Наибольший диаметр обработки над станиной	mm	450	520
	Стандартный диаметр обточки	mm	160	260
	Макс.диаметр обточки	mm	230	380
	Наибольший диаметр обработки над кареткой	mm	300	350
	Межцентровое расстояние	mm	635	650
Подача по оси	Ход по оси X	mm	115+20	190+50
	Ход по оси Z	mm	600	600
	Ускоренная подача - ось X/Z	m/min	12 / 15	12 / 15
	Двигатель подачи - ось X/Z	kW	1.8 / 2.5	2.5 / 2.5
	Скорость рабочей подачи	mm/min	0~1260	0 ~ 1260
	Диаметр шарикового винта x шаг	mm	28 x P6 (X) 40 x P10 (Z)	28 x P6 (X) 40 x P10 (Z)
Шпиндель	Хвостовик шпинделя (патрон)	дюйм	A2-6 (8”)	A2-8 (10”)
	Макс. скорость шпинделя	rpm	4200 (опц. 3500)	2500 (опц. 3500)
	Мощность двигателя шпинделя (cont/30min)	kW	7.5 / 9.0	15 / 18.5
	Внутренний диаметр подшипника	mm	100	130
	Диаметр отверстия шпинделя	mm	62	87
	Отверстие в стержне тяги	mm	52	75
Револьверная головка	Кол-во инструмента	кол-во	10 (опц. 8)	10 (опц. 12)
	Размер хвостовика инструмента	mm	20 (опц.25)	25
	Макс. диаметр выдвижного шпинделя	mm	40	50
	Время замены (T-T)	sec	1	1
Задняя бабка	Диаметр пиноли	mm	75	110
	Ход пиноли	mm	80	100
	Конус пиноли	mm	MT#4	MT#5
Станок	Устройство ЧПУ	FANUC	0iMate-TD	0iMate-TD
	Емкость бака	L.	87	100
	Требуемое напряжение	kVA	23	40
	Размеры станка	mm	3267 x 1425 x 1650	3800 x 1700 x 2000
	Вес станка	kg	4000	5400
