NL635SC

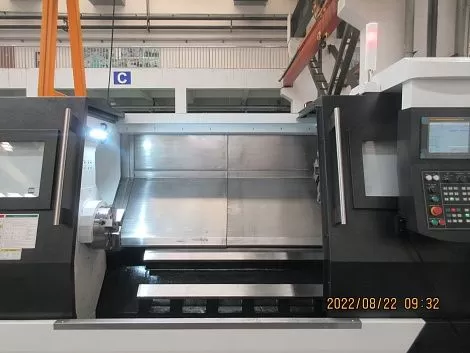

Токарный станок с ЧПУ NL635SC, Neway

Токарный станок ЧПУ с наклонной станиной NL635SC предназначен для обработки средних и крупных по габаритам деталей от простых до сложных форм. Подходит для выполнения всех видов токарных - черновое, чистовое точение, и сверлильных работ, обработки цилиндрических, конических и ступенчатых тел вращения. Востребован в областях, требующих высокой точности и скорости обработки: станкостроении, приборостроении, машиностроении, автомобилестроении и прочих. Преимущества и выгоды:

• Большой вес станка – 8100 кг – и монолитная станина с дополнительными ребрами жесткости и сбалансированным центром тяжести обеспечивают станку высокую жесткость и стабильность процессов формообразования. Расположение направляющих под углом 45° позволяет эффективно удалять стружку, исключая ее скопление в рабочей зоне. Наклонная станина также удобна для наладки и отработки управляющих программ для оператора.

• Корпус передней бабки с дополнительными ребрами, которые повышают ее жесткость и используются для отвода тепла, а также минимизируют термические деформации.

• Статическая револьверная головка на 8 позиций в стандарте отличается увеличенным размером и большей площадью опорной поверхности, что повышает ее жесткость и обеспечивает стабильность обработки на высоких режимах резания.

• Для перемещения суппорта используются направляющие скольжения прямоугольного профиля увеличенной ширины с увеличенным расстоянием между ними (по оси Х – 340 мм, по оси Z – 535 мм). Это обеспечивает суппорту высокую жесткость, повышает производительность станка и препятствует возникновению вибраций.

• Для перемещения задней бабки используются прямоугольные направляющие с увеличенной площадью контакта. Они позволяют выполнять точную регулировку положения задней бабки и обеспечивают жесткость при обработке длинномерных изделий. Управление задней бабкой выполняют с помощью педали (выдвижение пиноли). Пиноль увеличенного диаметра обеспечивает повышенную жесткость при обработке деталей типа вал. Перемещение вращающейся пиноли гидравлическое.

• Для вращения шпинделя используется высокомоментный серводвигатель 15/18.5  кВт. Он минимизирует вибрации и обеспечивает высокие показатели крутящего момента. Для надежности и плавности хода передачу движения выполняют через ременной привод.

• Для перемещения рабочих органов используется шариковинтовая передача  (Hiwin/PMI) с преднатягом высокой жесткости, точности и плавности хода, исключающая осевые и радиальные люфты, обеспечивающая стабильно высокое качество обработки. Диаметр ШВП по оси X: Ø32 мм с шагом 8 мм, по оси Z: Ø40 мм с шагом 10 мм.

• Для управления станком применяют систему ЧПУ Fanuc 0i-ТF Plus с оптоволоконной передачей данных. Она уменьшает время обратной связи и повышает точность работы станка.

Заинтересовал токарный станок с ЧПУ NL635SC? Специалисты нашей компании ответят на вопросы, уточнят необходимые детали и подготовят для вас ТКП.
