NL201E

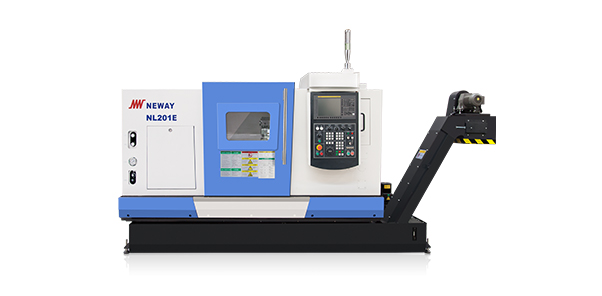

Токарный станок с ЧПУ NL201E, Neway

Токарный станок с ЧПУ NL201E представляет собой станок для производства токарных (операции точения черновые и чистовые, расточка отверстий, точение канавок, нарезание резьбы) и сверлильных работ. Используется для обработки небольших по размерам заготовок, цилиндрических, конических и ступенчатых тел вращения. Применяется при производстве изделий для общего машиностроения, приборостроительной, машиностроительной, нефтегазодобывающей и других отраслей, где важна высокая скорость и стабильность обработки. Преимущества и выгоды:

• Масса станка в 3400 кг – минимизирует вибрации во время работы, повышает жесткость и прочность токарного центра. Возникающие во время работы станка деформации и чувствительность к динамическим нагрузкам сводятся к нулю.
• Направляющие качения Hiwin (Тайвань) для перемещения в продольном и поперечном направлении имеют низкий коэффициент трения между подвижными частями, обеспечивают высокую скорость перемещения по рабочим осям, уменьшая штучное время обработки. Также обеспечивает высокую точность позиционирования 0,006 мм и повторяемость позиционирования 0,004 мм на максимальных скоростях перемещения.
• Плавность и точность хода, стабильно высокое качество обработки деталей обеспечивает шариковинтовая передача класса С3 с преднатягом диаметром Ø32 мм и шагом 10 мм. Возникновение осевых и радиальных люфтов исключено.
• Переднюю бабку отличает увеличенная площадь контакта. Дополнительные ребра жесткости позволяют добиться стабильной обработки при точении массивных деталей с большими припусками, достигать высоких скоростей вращения шпинделя без вибраций и минимизировать термические деформации. Шпиндель с отверстием Ø56 мм позволяет обрабатывать прутки Ø до 45 мм.
• Статическая револьверная головка на 8 позиций отличается высокой жесткостью за счет большой площади прилегания инструментальных блоков к базовым поверхностям инструментального диска, гарантируя стабильность работы на высоких режимах резания без потери жесткости обработки.
• Гидравлическая задняя бабка с конусом Морзе №4 работает по М-команде и обеспечивает быстрое и жесткое закрепление заготовки с усилием в 6500Н. Регулировка давления бесступенчатая.
• ЧПУ Fanuc 0i-ТF Plus с оптоволоконной системой передачи данных между ЧПУ и приводами минимизирует время цикла обратной связи по скорости, положению и току. Объем памяти для управляющих программ расширен до 2мб в стандарте. Станок отличают высокая точность, плавность подач и синхронизация осей.
• Высокомоментный главный серводвигатель 11/15 кВт работает в широком диапазоне частот вращения. Его отличительные особенности: низкий уровень вибраций, обеспечение высокой динамики ускорений и торможений и точность механической обработки. Крутящий момент достигает 105 Нм в 15 минутном режиме работы двигателя.
• Усилие зажима 3-кулачкового патрона на 8 дюймов регулируется, благодаря чему удается обрабатывать заготовки из мягких цветных сплавов, работать с тонкостенными изделиями.
• Гарантийный срок на основные узлы составляет 36 месяцев или наработки не более 10 000 (десяти тысяч) часов, в зависимости от того, что наступит ранее. К основным узлам относятся: станина станка, шариковинтовые пары, линейные направляющие, подшипники ШВП и шпинделя.

Заинтересовал токарный обрабатывающий центр с ЧПУ NL201E? Специалисты нашей компании ответят на вопросы, уточнят необходимые детали и подготовят для вас ТКП.
