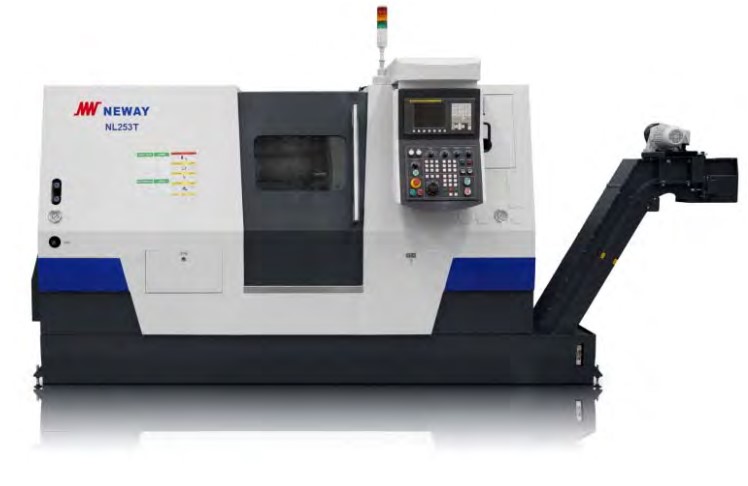

NL253T

Горизонтальный токарный станок с ЧПУ - NL253T

Горизонтальный токарный станок с ЧПУ NL253T – токарный станок с ЧПУ с тремя осями для токарной и фрезерной обработки. Станок может осуществлять наружную и внутреннюю обработку цилиндрических поверхностей, конических поверхностей, ступенчатых поверхностей, канавок, сферических и других различных поверхностей вращения, вы можете также обрабатывать различные наружные и внутренние резьбы. А также выполнять обработку поверхностей вращающимся инструментом: сверление, фрезерование, нарезание резьбы. Идеально подходит для использования в мелкосерийном и единичном производстве, также конструкция станка позволяет устанавливать автоматические системы загрузки/разгрузки и использовать его как автоматизированную ячейку для обработки сложных деталей массового производства, например подшипников.

Горизонтальный токарный станок с ЧПУ с приводным инструментом

Горизонтальный токарный станок с ЧПУ с приводным инструментом предназначен для токарной и фрезерной обработки. Станок осуществляет наружную и внутреннюю обработку цилиндрических поверхностей, конических поверхностей, ступенчатых поверхностей, канавок, сферических и других различных поверхностей вращения, наружных и внутренних резьб, а также выполняет обработку поверхностей вращающимся инструментом: сверление, фрезерование, нарезание резьбы для использования в мелкосерийном и единичном производстве.

Комплектация:

• FANUC 0i TF Plus (5), USB port, 10.4” LCD - 1ед.
• 5000мин-1 Шпиндель с ременным приводом, A2-6 - 1ед.
• 8” патрон с отверстием и 1 набором мягких кулачков, полый цилиндр - 1ед.
• 12-позиционная револьверная головка BMT с приводным инструментом (включено 1 шт. приводной блок 90 градусов и 1 шт. приводной блок 0 градусов, держатель расточных резцов 3 шт., держатель проходных резцов 4 шт., держатель торцевого резца 1 шт., втулки переходные Ø 16 1шт., Ø 20 1шт., Ø 25 1шт., Цанги ER25: Ø 16, Ø 14, Ø 12, Ø 10, Ø 8, Ø 6 – 1 набор) - 1ед.
• Блокировка открывания двери - 1ед.
• Стружечный конвейер цепного типа с баком - 1ед.
• Теплообменник в электрическом шкафу - 1ед.
• Гидросистема - 1ед.
• Система автоматической смазки - 1ед.
• Пистолет для очистки воздухом - 1ед.
• Сигнальная башня 3-х цветов - 1ед.
• Защита кабинетного типа - 1ед.
• Телескопические кожуха - 1ед.
• Комплект для установки - 1ед.
• Инструмент для сборки и настройки - 1ед.
• Руководство пользователя, список запчастей и электросхема - 1ед.
• Задняя бабка с гидроприводом - 1ед.
• Освещение рабочей зоны - 1ед.
• Автоматический ловитель деталей - 1ед.

Конструктивные особенности станка

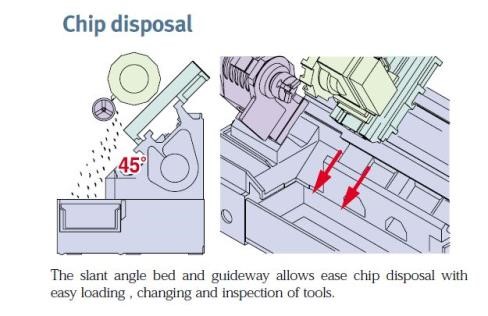

Станок отличается наклонной станиной 45°, компактной конструкцией, высокой жесткостью, удобством удаления стружки, простотой в эксплуатации. Перемещения исполнительных органов осуществляются на базе направляющих качения роликового типа с использованием высокоскоростной бесшумной шарико-винтовой передачи, с высокой скоростью, меньшим нагревом, высокой точностью позиционирования. Неоспоримым преимуществом этого станка является защита кабинетного типа, автоматическое удаление стружки, автоматическая смазка, автоматическое охлаждение.

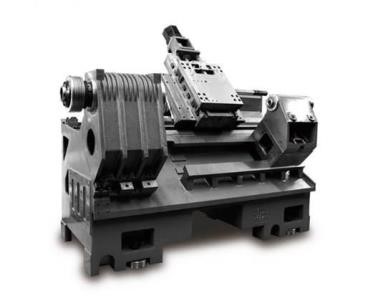

Станина: функциональная структура и структура отливки спроектирована и оптимизирована с помощью анализа методом конечных элементов, отливка подвергается двойной обработке старением, в результате чего на выходе получается станина с высокой жесткостью и высокой стабильностью; финишная обработка осуществляется на портальном обрабатывающем центре высокой точности, что обеспечивает высокую геометрическую точность  и точность взаимного расположения конструктивных элементом станины.

Шпиндель: Двигатель шпинделя с серводвигателем FANUC и ременным приводом; Подшипники шпинделя импортные высокоточные радиально-упорные шарикоподшипники, высокая скорость, высокая точность вращения, низкий рост температуры. Компоненты шпинделя высокой жесткости, первые поддерживают использование радиально-упорных шарикоподшипников серии 70, высокая грузоподъемность, обеспечивающая обработку с большим вылетом без использования задней бабки; Компоненты шпинделя собираются в условиях с постоянной температурой окружающей среды и балансируются в соответствии со строгими правилами регулировки.

РЕВОЛЬВЕРНАЯ ГОЛОВКА

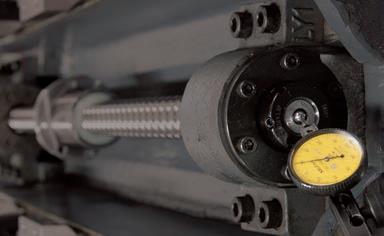

ШВП: Установлен серводвигатель переменного тока серии βiSc, высокоскоростная бесшумная ШВП, на базе прямого соединение с гибкой муфтой, что обеспечивает быстрое перемещение, точность позиционирования и высокую повторяемость позиционирования; встроенный абсолютный энкодер, отсутствуют ошибки накопления, не требуется память, нет необходимости искать контрольную точку, информация о местоположении не теряется после отключения питания. Двойная гайка и ШВП высокой точности уровня C3. В шарико-винтовой передаче используется процесс предварительной натяжки, который эффективно снижает люфт в шарико-винтовой передаче и помогает снизить теплопередачу и трение. Это улучшает точность и усиливает жесткость и сопротивление тепловой деформации.

Гидравлическая задняя бабка: Модель NL253T оснащена гидравлической задней бабкой, которую можно активировать программой обработки детали (опционально), или управлять с помощью стандартного ножного переключателя. Задняя бабка имеет конус MT5 и обеспечивает усилие до 6,5 кН.

Патрон и Гидроцилиндр: Стандартная конфигурация: полый патрон 8”. Другой патрон и цилиндр других размеров не являются обязательными.

Стуружкоуборочный конвейер: Оснащен высокоэффективным цепным конвейером для стружки и тележкой для стружки.

Защита станка: Защита станка с помощью цельного металлического листа, простая, красивая, большая, простая в установке и обслуживании, с хорошей водонепроницаемостью.
