Vcenter-H630HD/H1000
Горизонтальный фрезерный обрабатывающий центр VCENTER-H630HD/H1000
Как и все станки компании Victor, в центре разработки Vcenter-H630/H1000 прежде всего лежит концепция надежности и стабильности. При выборе структуры и компонентов станка фокус сделан на возможность непрерывной резки. Более чем 60-летний опыт позволяет компании производить такие станки, которые обеспечивают минимально возможное время простоя.

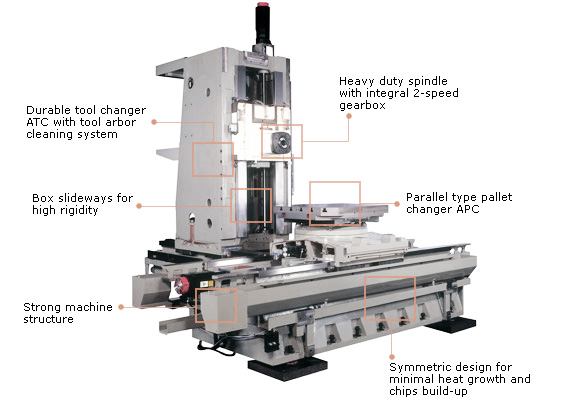

Конструктивный вид
Характеристики
Видео
| Параметр | Единица измерения | Vcenter-H630HD | Vcenter-H1000 | |
|---|---|---|---|---|
| Производственные возможности | Ход по оси X | mm | 900 | 1350 |
| Ход по оси Y | mm | 800 | 1050 | |
| Ход по оси Z | mm | 710 | 1050 | |
| Расстояние | От хвостовика шпинделя до центра стола | mm | 200 - 910 | 220 - 1270 |
| От центра шпинделя до поверхности стола | mm | 0 - 800 | 0 - 1050 | |
| Макс. размер обрабатываемой поверхности (Ш x Д x В) | mm | 880 x ø1200 x 930 | ø1350 x 1350 | |
| Рабочий стол | Рабочая поверхность стола | mm | 630 x 630 | 1000 x 1000 |
| Макс. паллет стола | kg | 1200 | 2000 | |
| Конфигурация поверхности | M16 x P2.0 | M16 x P2.0 | ||
| Мин. угол вращения | deg | 1 (опц. 0.001 для стола ЧПУ) | 1 (опц. 0.001 для стола ЧПУ) | |
| Время замены паллет | sec | 30 (chip-chip) | 45 (chip-chip) | |
| Тип замены паллет | параллельный | параллельный | ||
| Время до индекса 90° | sec | 5 (опц. 2 для стола ЧПУ) | 8 (опц. 4 для стола ЧПУ) | |
| Время до индекса 180° | sec | 7 (опц. 3 для стола ЧПУ) | 10 (опц. 5 для стола ЧПУ) | |
| Шпиндель | Конус шпинделя | BT 50 | BT 50 | |
| Двигатель шпинделя- cont/30min | Kw | 15/18.5 (опц. 18.5/22) | 18.5/22 | |
| Скорость шпинделя | rpm | 4500 (опц. 6000) | 4500 | |
| Диаметр подшипника шпинделя | mm | 100 | 100 | |
| Подача по оси | Ускоренная подача - X / Y / Z | m/min | 24 / 24 /24 | 15/15/15 (опц. 20/20/15) |
| Двигатель подачи по оси - X/Y/Z | Kw | 7 / 9 / 7 | 9 / 9 / 9 | |
| Подача резания стола | mm/min | 10000 | 10000 | |
| Двигатель подачи оси B | Kw | 1.6 (опц. 3 для стола ЧПУ) | 4 (опц. 7 для стола ЧПУ) | |
| Шариковый винт X/Y/Z (диам. x шаг) | mm | ø50 x P10 | ø55 x P10 | |
| Твердость прямоугольных направляющих | HRC 55 | HRC 55 | ||
| АСИ и инструмент | Емкость магазина | 60 (опц. 90, 120) | 60 (опц. 90, 120) | |
| Выбор инструмента | Фикс. кол-во гнезд под инструмент | Фикс. кол-во гнезд под инструмент | ||
| Макс. диаметр инструмента (без смежного инструмента) | mm | 110 (245) | 110 (245) | |
| Макс. длина инструмента | mm | 600 | 600 | |
| Макс. вес инструмента | kg | 25 | 25 | |
| Время смены инструмента | sec. | 13.8 (T-T), 15.6 (C-C) | 13.8 (T-T), 20.5 (C-C) | |
| Угол тягового стержня | deg. | 60° | 60° | |
| Станок | Станд. устройство ЧПУ | 0i-MD (10.4”) | 0i-MD (10.4”) | |
| Требуемое напряжение | KVA | 40 (50 с CTS) | 54 (60 с CTS) | |
| Требуемое давление воздуха | Kg/cm2 | 5.5 ~ 6.5 | 5.5 ~ 6.5 | |
| Бак с СОЖ | L | 500 | 600 | |
| Удаление стружки (с транспортером) | левый и передний | левый и передний | ||
| Высота станка | mm | 3195 | 3950 | |
| Требуемая площадь | mm | 3635 x 5250 | 4580 x 8400 | |
| Вес станка | kg | 18000 | 31420 |
