Vcenter-500/H500HS
Горизонтальный фрезерный обрабатывающий центр VCENTER-500/H500HS
Новый обрабатывающий центр Vcenter-H500 разработан таким же образом, как и все станки компании Victor на протяжении уже более 40 лет - имеется ввиду сочетание высочайших стандартов качества и высочайшей надежности. В дополнение к успеху Vcenter-H630 компания продолжает делать главный упор на режим непрерывного резания, таким образом, обрабатывающий центр Vcenter-H500 разработан для обеспечения минимально возможного времени простоя.

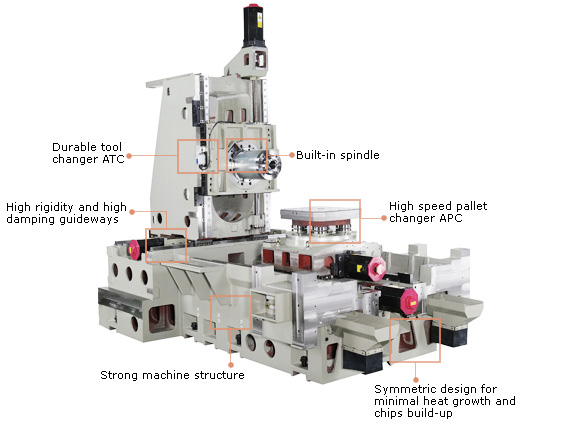

Конструктивный вид
Характеристики
| Параметр | Единица измерения | Vcenter-H500HS | Vcenter-H500 | |
|---|---|---|---|---|
| Производственные возможности | Ход по оси X | mm | 720 | |
| Ход по оси Y | mm | 650 | ||
| Ход по оси Z | mm | 720 | ||
| Расстояние | От хвостовика шпинделя до центра стола | mm | 140-800 | |
| От центра шпинделя до поверхности стола | mm | 50-700 | ||
| Макс. размер детали (диам. x В) | mm | Ø720 x 750 | ||
| Рабочий стол | Рабочая поверхность стола | mm | 500 x 500 | |
| Макс. паллет стола | kg | 800 | ||
| Конфигурация поверхности | M16 x P2.0 | |||
| Мин. угол вращения | deg. | 1 (опц. 0.001 для стола ЧПУ) | ||
| Время замены паллет | sec | 6.5 (P-P), 11 (C-C) | ||
| Тип замены паллет | ротационный | |||
| Время до индекса 90o | sec | 3 (опц. 1.6 для стола ЧПУ) | ||
| Время до индекса 180o | sec | 5 (опц. 2.96 для стола ЧПУ) | ||
| Шпиндель | Конус шпинделя | BBT-40 | BT-50 | |
| Двигатель шпинделя- cont/30 min | kW | 18.5 / 22 (при высокой обмотке) | 11 / 15 (опц. 15 / 18.5 для шпинделя 10000rpm) | |
| Скорость шпинделя | rpm | 14000 | 6000 (опц. 10000) | |
| Диаметр подшипника шпинделя | mm | 70 | 110 | |
| Подача по оси | Ускоренная подача - X/Y/Z | m/min | 30 / 30 / 24 | 24 / 24 / 24 |
| Двигатель подачи по оси - X/Y/Z | kW | 4 / 7 / 4 | ||
| Подача резания стола | mm/min | 10000 | ||
| Двигатель подачи оси B | kW | 1.6 (опц. 4 для стола ЧПУ) | ||
| Шариковый винт X/Y/Z (диам. x шаг) | mm | Ø45 x 20 | Ø45 x 12 | |
| Ширина направляющих - X/Y/Z | NRS 55 / 55 / 55 | |||
| АСИ и инструмент | Емкость магазина | 40 (опц. 60, 90) цепного типа | ||
| Выбор инструмента | Фикс. кол-во гнезд под инструмент | |||
| Макс. диаметр инструмента (без смежного инструмента) | mm | 100 (200) | 120 (240) | |
| Макс. длина инструмента | mm | 400 | 400 | |
| Макс. вес инструмента | kg | 7 | 20 | |
| Время смены инструмента | sec | 4.1 (T-T) 8.5 (C-C) | 6.8 (T-T) 10.6 (C-C) | |
| Угол тягового стержня | deg. | 90 | 60 | |
| Станок | Станд. устройство ЧПУ | 0i-MD (10.4") | ||
| Требуемое напряжение | KVA | 50 (60 с CTS) | 40 (50 с CTS) | |
| Требуемое давление воздуха | kg/cm2 | 5.5~6.5 | ||
| Бак с СОЖ | L | 400 | 400 | |
| Удаление стружки (с транспортером) | передний и левый | |||
| Высота станка | mm | 2937 | ||
| Требуемая площадь | mm | 4393 x 5393 | ||
| Вес станка | kg | 12500 | 12500 | |
