HM63TS

Горизонтальный фрезерный обрабатывающий центр с ЧПУ HM63TS

Горизонтально-фрезерный обрабатывающий центр с ЧПУ HM63TS от Neway имеет конструкцию, базирующуюся на станине (основании) Т-типа, и состоит из поворотного стола, передвигающегося по оси X, колонны, передвигающейся по оси Z, со встроенной подвижной по вертикали шпиндельной бабкой. Центр характеризуется увеличенным расстоянием между направляющими, а также повышенной грузоподъемностью и массивностью станины.  Это позволяет обрабатывать габаритные детали с большой массой до 1.2 тонны. При изготовлении под заказ можно выбрать из доступных видов главного привода.

• с 2 ст. редуктором ZF;
• с ременным приводом;
• с прямым ч/з муфту;
• с мотором-шпинделем.

Оборудование возможно применять  в таких отраслях, как космическая и оборонная, авиационная, автомобильная, а также в железнодорожном и общем машиностроении.

Преимущества и выгоды:

• Основные узлы центра отлиты из модифицированного высокопрочного чугуна “Миханит” и покрыты специальным полимером, за счет чего достигается высокая жесткость и постоянная точность.
• Конструкция станины получена путем расчетов по FEM-методу конечных элементов, поэтому наиболее оптимальна.
• Использование двухступенчатого, планетарного типа редуктора позволяет плавно регулировать частоту вращения шпинделя и вести силовую обработку. Показатели мощности и крутящего момента 18.5/22 кВт - 647 / 770 Нм соответственно.
• В станке используются направляющие качения роликового типа, обладающие малым коэффициентом трения и высокой скоростью передвижения на холостых хода до 30 м\мин.
• Поворотный стол фиксируется четырьмя тяговыми стержнями, что обеспечивает его надежную фиксацию, а также точность базирования.

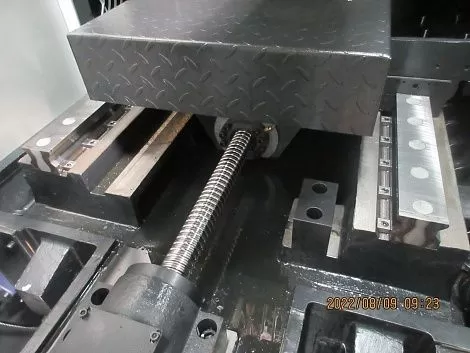

• Установлены  ШВП с преднатягом класса C3 обладает высокой точностью и плавностью, что обеспечивает точность станка и плавность хода подвижных узлов.
• Точность позиционирования ±0,010 мм, повторяемость позиционирования ±0,006 мм - обеспечит изготовление ДСЕ с высоким квалитетом точности - 6-7 степень.
• Оптико-волоконная система передачи данных от ЧПУ Fanuc 0i-MF Plus к приводам минимизирует длительность цикла обратной связи, за счет чего обеспечивается плавность подач, синхронизация между всеми осями и высокая точность.
• Синхронизированное нарезание резьбы метчиком не требует дорогостоящих резьбонарезных патронов и исключает повреждение резьбы из-за сопротивления метчика.
• Конус шпинделя ВТ является распространенным - подобрать необходимую оснастку не составит труда .
• СОЖ может подаваться через шпиндель под высоким давлением 20 бар, что позволяет эффективно эвакуировать стружку, а также вести обработку на повышенных режимах резания.
• Масляное охлаждение шпинделя и редуктора сохраняет точностные параметры, предотвращает термическую деформацию шпинделя.
• Наличие маслоотделителя позволяет сохранить стойкость инструмента и увеличить время службы смазочно-охлаждающей жидкости.

  Если вас заинтересовал горизонтально-фрезерный обрабатывающий центр с ЧПУ Neway HM63TS от Neway, свяжитесь с нами по вопросам приобретения, сервиса и услуг, предоставляемых нашей компанией. Наши специалисты ответят на все интересующие вас вопросы, помогут подобрать нужную модель и составят ТКП.
