HM50TD

Горизонтально-фрезерный обрабатывающий центр с ЧПУ HM50TD

Горизонтальный фрезерный обрабатывающий центр с ЧПУ HM50TD оптимален для решения сложных задач по фрезерной обработке в 4 координатах в стандарте. Предназначен для производства деталей сложных форм и конфигурации -  штампов и пресс-форм, коробчатого типа изделий из стали, серого чугуна, жаропрочных и титановых сплавов. Подходит для высокоскоростной и тяжелой обработки. Востребован в станкостроении, приборостроении, машиностроении и других отраслях, отличающихся высокой точностью и стабильностью обработки.

Преимущества и выгоды:

• Большая масса станка – 13000 кг – и станина Т-типа обеспечивают высокую жесткость, стабильность и точность обработки. Колонна и станина изготовлены цельнолитыми и эффективно гасят вибрации. Станина Т-типа позволяет увеличить расстояние между направляющими для повышения жесткости конструкции.

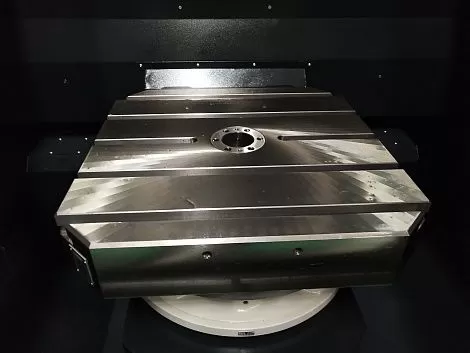

• Станок комплектуется двумя палетами габаритом 500х500 мм каждая. Двухпаллетная версия позволяет сократить время на закрепление заготовок в процессе работы и вспомогательные действия. Пока обрабатывается изделие, уже можно подготавливать следующую на второй позиции. Время смены паллет всего 20 сек.
• Направляющие качения роликового типа отличаются высокой грузоподъемностью и выдерживают нагрузку на паллету до 600 кг. Низкий коэффициент трения между подвижными частями и высокое качество направляющих обеспечивают точность позиционирования ±0,005 мм и повторяемость позиционирования ±0,003 мм на высоких скоростях перемещения (на холостых ходах до 30 м/мин и рабочих до 6 м/мин.)
• Особая конструкция шпинделя и система масляного охлаждения (опция) обеспечивают равномерное распределение температур, исключают возможность перегрева при длительной работе, предотвращают тепловые деформации и гарантируют постоянство точностных параметров.
• Использование ременного типа привода шпинделя позволяет плавно регулировать частоту вращения шпинделя.  Показатели мощности и крутящего момента при мощности главного двигателя 15/18.5 кВт - 143/236 Нм соответственно, что позволяет выполнять все виды стандартных фрезерных работ.
• Поворотный стол крепится по 4 коническим базам с помощью тяговых стержней, что обеспечивает жесткое закрепление и точное базирование. Для зажима используются пружины, разжим выполняет гидравлика.
• Инструментальный конус MAS 403 BT снижает влияние изгибающих деформаций и вибраций, обеспечивая стабильную и уверенную работу барабанными и дисковыми фрезами.
• Величина ходов 750/600/650 мм по осям X / Y / Z позволяет обрабатывать изделия средних и крупных габаритов.
• В системе ЧПУ Fanuc 0i-MF Plus используют оптоволоконную систему передачи данных между ЧПУ и приводами. Она минимизирует время цикла обратной связи по скорости, положению и току и обеспечивает станку высокую точность, плавность подач и синхронизацию осей.

Заинтересовал горизонтальный фрезерный обрабатывающий центр с ЧПУ HM50TD? Специалисты нашей компании ответят на вопросы, уточнят необходимые детали и подготовят для вас ТКП.
