HM100TD

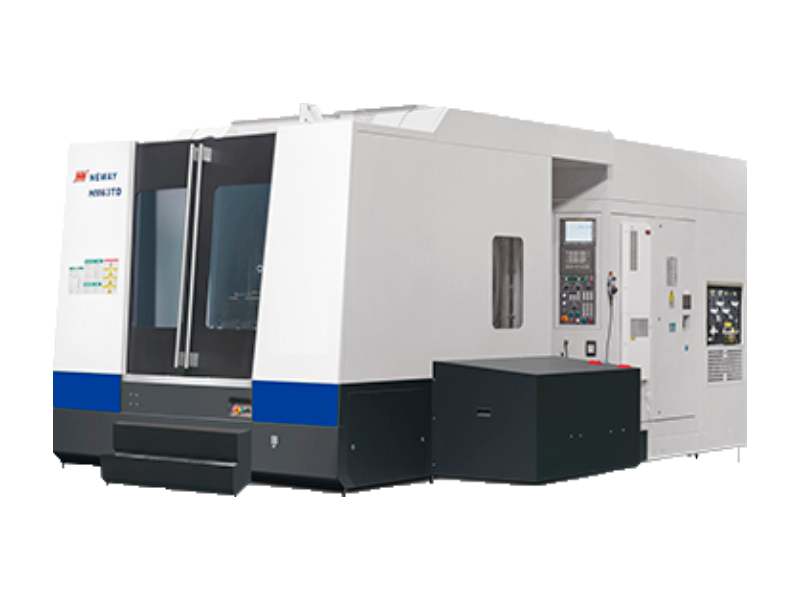

Горизонтально-фрезерный обрабатывающий центр с ЧПУ HM100TD

Горизонтально-фрезерный обрабатывающий центр с ЧПУ HM100TD от  завода-изготовителя Neway имеет конструкцию, базирующуюся на станине (основании) Т-типа, и состоит из поворотного стола, передвигающегося по оси X, колонны, передвигающейся по оси Z, со встроенной подвижной по вертикали шпиндельной бабкой – ось Y. Центр характеризуется увеличенным расстоянием между направляющими, а также повышенной грузоподъемностью и массивностью станины. Станок отличается высокой производительностью в виду наличия 2 паллет. Предназначен для обработки как средних так и крупногабаритных деталей от простых до сложных форм, конструкций. На станке возможны операции фрезерования фасонных, наклонных или изогнутых поверхностей, сверления, растачивания и зенкерования. При изготовлении под заказ можно выбрать из доступных видов главного привода.

• с 2 ст. редуктором ZF;
• с ременным приводом;
• с прямым ч/з муфту;
• с мотором-шпинделем.

Оборудование возможно применять  в таких отраслях, как космическая и оборонная, авиационная, автомобильная, а также в железнодорожном и общем машиностроении.

Преимущества и выгоды:

• Значительная масса станка – 23 тонны – и станина Т-типа обеспечивают высокую жесткость, стабильность и точность обработки. Колонна и станина изготовлены цельнолитыми и эффективно гасят вибрации при обработке. Станина Т-типа позволяет увеличить расстояние между направляющими для повышения жесткости конструкции.
• Использование двухступенчатого, планетарного типа редуктора позволяет плавно регулировать частоту вращения шпинделя и вести силовую обработку. Показатели мощности и крутящего момента 15/18.5 кВт - 770 / 910 Нм соответственно позволят использовать центр для черновых, обдирочных операций.

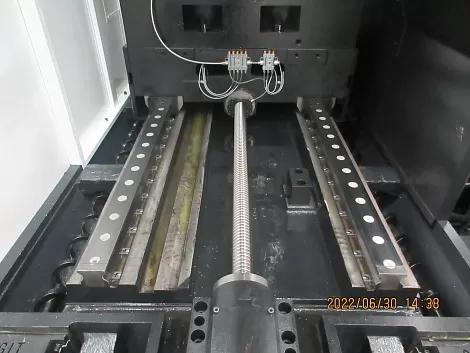

• В станке используются направляющие качения роликового типа, обладающие малым коэффициентом трения и высокой скоростью передвижения на холостых хода до 30 м\мин.
• Станок комплектуется двумя палетами габаритом 1000х1000 мм каждая. Двухпаллетная версия позволяет сократить время на закрепление заготовок в процессе работы и вспомогательные действия оператора. Пока обрабатывается изделие, уже можно подготавливать следующую на второй позиции. Время смены паллет всего 20 сек.
• Установлены  ШВП с преднатягом класса Т5 обладает высокой точностью и плавностью, что обеспечивает точность станка и плавность хода подвижных узлов.
• Точность позиционирования ±0,010 мм, повторяемость позиционирования ±0,006 мм - обеспечит изготовление ДСЕ с высоким квалитетом точности - 6-7 класс.
• Оптико-волоконная система передачи данных от ЧПУ Fanuc 0i-MF Plus к приводам минимизирует длительность цикла обратной связи, за счет чего обеспечивается плавность подач, синхронизация между всеми осями и высокая точность.
• Синхронизированное жесткое нарезание резьбы метчиком не требует дорогостоящих резьбонарезных патронов и исключает повреждение резьбы из-за сопротивления метчика.
• Конус шпинделя ВТ50 является распространенным - подобрать необходимую оснастку не составит труда.
• СОЖ может подаваться через шпиндель под высоким давлением 20 бар (является опцией), что позволяет эффективно эвакуировать стружку, а также вести обработку на повышенных режимах резания.
• Масляное охлаждение шпинделя и редуктора сохраняет точностные параметры, предотвращает термическую деформацию шпинделя.
