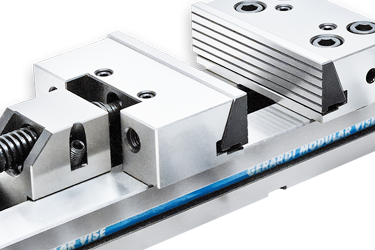

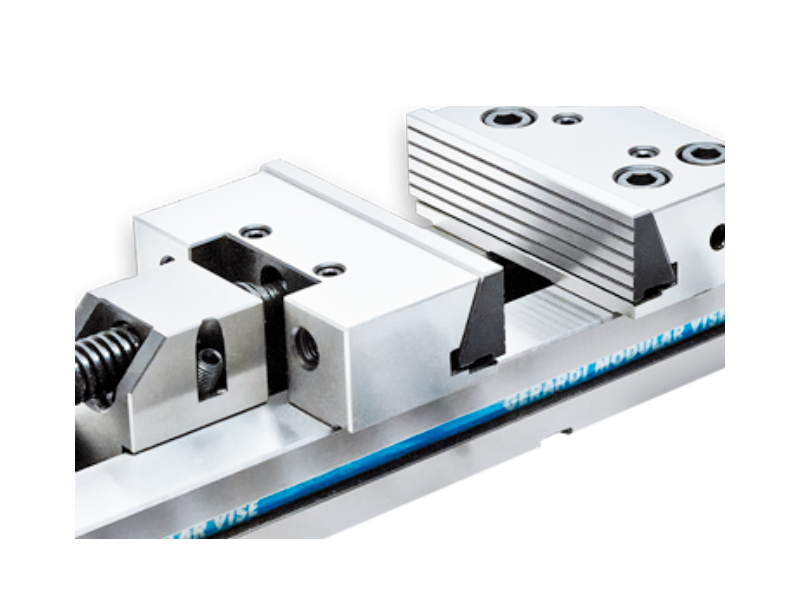

STANDARD

Cамые используемые (и имитируемые) тиски в мире. идеальное сочетание: цена, качество, универсальность

Все тиски GERARDI разработаны по принципу взаимозаменяемости всех элементов и с возможностью использования нескольких тисков на станке с идеальной центровкой и наладкой за несколько секунд.

Все это возможно благодаря высочайшей точности тисков, а также:

высоте основы тисков,
центровке с сухарями позиционирования продольного паза по отношению к неподвижной губке,
перпендикулярности неподвижной губки по отношению к основе, а также параллельности верхней и нижней поверхностей тисков.

Данные характеристики позволяют решить наиболее распрострененные и сложные проблемы зажима в кратчайшее время при использовании нескольких тисков.

Открыть каталог

ОТСУТСВИЕ ИЗНОСА

Благодаря тщательному подбору материалов и компьютерным расчетам и разработкам всех компонентов. Закаленная нормализированная сталь провышенной твердости 60±2 HRC, которая гарантирует высокую прочность, твердость и отсутствие износа. Мы даем на все тиски и механические компоненты.

МОДУЛЬНОСТЬ

Все тиски и аксессуары - модульные , и идеально подходят для совместного использования, предоставляя множество решений для зажима. Благодаря этим характеристикам, единственный параметр, различающий элементы с одинаковой шириной зажима, - это основа (ее длина определяет максимальное раскрытие тисков), в то время как остальные элементы имеют одинаковые размеры. Посредством добавления или замены простых составляющих возможно изменять тип зажима согласно потребностям и используя уже купленную оснастку (одинарные зажимы, с поворотной основой, двойные зажимы, вертикальные, зажим плоских, круглых или необработанных деталей, ручной, гидравлический или пневматический зажимы).

КОМПАКТНЫЙ ДИЗАЙН И УДОБСТВО В ИСПОЛЬЗОВАНИИ

Простота и компактность конструкции позволяют значительное раскрытие по сравнению с общими габаритам тисков. Более того, вес тисков (всего 25 кг на тиски с губками шириной 150 мм) гарантирует легкость перестановки с одного станка на другой.

БЫСТРОТА ЗАЖИМА

Благодаря скольжению группы зажима по направляющей в основе (зубчатая рейка) до заготовки. Зажим завершается ключом. Помимо ручной механической системы, в наличии имеются еще 4 взаимозаменяемые и независимые системы зажима:

Гидравлическая
Пневматическая
Ручная-гидравлическая
Электро-гидравлическая.

Замена занимает всего несколко секунд.

УНИВЕРСАЛЬНОСТЬ

Неподвижная губка с задним уступом 5х5 мм при повороте на 180° позволяет идеальное соединение с уступом призматической подвижной губки (Арт. 217), которую можно заказать отдельно: таким образом возможен зажим плоских заготовок без параллелей, а также круглых деталей как вертикально, так и горизонтально. Также в наличии широчайшая гамма губок, а также ровных и угловых параллелей для различных применений и зажима заготовок любой формы и размеров. Неограниченная гамма раскрытий различных размеров. 4 дополнительных отверстия с насечкой и отшлифованная задняя часть каждой губки позволяют увеличить увеличить максимальное открытие на 80% посредством специальным удлинительным элементам (Арт. 132 и 133, которые можно заказать отдельно).

ТВЕРДОСТЬ И БЕЗОПАСНОСТЬ

Обе губки произведены из цельного материала (без салазок или сухарей): это гарантирует большую твердость и отсутсвие прогибов.

ВЫСОЧАЙШАЯ ТОЧНОСТЬ ± 0,02 mm

Твердая основа тисков. Шлифованная поверхность скольжения и соединения. Центровка по осям станка производится благодаря продольным или поперечным пазам (16Н7) или отверстиям позиционирования (Ø16 mm F7) на основе тисков по заказу клиента. Это позволяет добитьcя кратчайшего времени установки.
